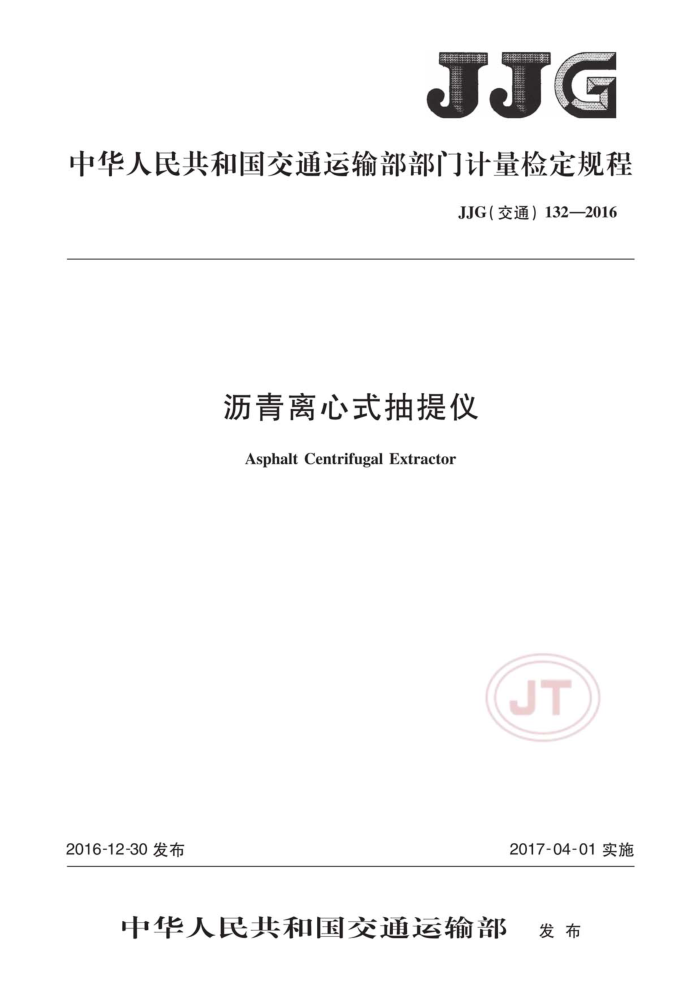

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）132—2016
沥青离心式抽提仪 AsphaltCentrifugalExtractor
JT
2017-04-01实施
2016-12-30发布
中华人民共和国交通运输部 发布 JJG（交通）132—2016
沥青离心式抽提仪
检定规程
JJG（交通）132一 2016
VerificationRegulationof AsphaltCentrifugalExtractor
归口单位：全国交通工程设施（公路）标准化技术委员会
起草单位：国家道路与桥梁工程检测设备计量站
交通运输部公路科学研究所
JT
本规程委托全国交通工程设施（公路）标准化技术委员会负责解释 JJG（交通）132—2016
本规程主要起草人：
苗娜（国家道路与桥梁工程检测设备计量站）苏文英（交通运输部公路科学研究所）王蕊（交通运输部公路科学研究所）王义旭（交通运输部公路科学研究所）罗翥（交通运输部公路科学研究所）苏春华（国家道路与桥梁工程检测设备计量站）李福普（交通运输部公路科学研究所）李健（交通运输部公路科学研究所）王志军（交通运输部公路科学研究所）
JT JJG（交通）132—2016
目 录
引言
川
范围引用文件
1 2
3 概述 4计量性能要求
...
通用技术要求 6 计量器具控制附录A检定记录格式附录B检定证书内页格式附录C检定结果通知书内页格式
5
JT
1 JT JJG（交通）132—2016
引 言
本规程的编写符合JJF1002一2010《国家计量检定规程编写规则》的要求。
JT
II JJG（交通）132—2016
沥青离心式抽提仪检定规程
1范围
本规程适用于沥青离心式抽提仪的首次检定、后续检定和使用中检查。 2 引用文件
本规程引用下列文件： JF1175试验筛校准规范 JT/T11022016沥青离心式抽提仪凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新的版本（包括所有的修改单）适用于本规程。 3概述
沥青离心式抽提仪利用离心原理并辅以溶剂实现沥青与集料的分离。 沥青离心式抽提仪包括简易沥青离心式抽提仪（简称简易式）和自动沥青离心式抽提
仪（简称自动式）两种类型，组成结构如下：
a) 简易式包括离心分离装置、溶液回收容器和电器控制装置，示意图如图1所示： b) 自动式包括集料分离装置、矿粉分离装置、溶液回收装置和电器控制装置，示意
图如图2所示。
C
00
JT
说明：
溶液回收容器；
1
2 离心分离装置；
电器控制装置。
2.
图1简易式构成示意图 JJG（交通）132—2016
品
品 D
说明：
矿粉分离装置； 2- 集料分离装置：
一电器控制装置：一溶液回收装置。
-
图2自动式构成示意图
4计量性能要求 4.1转速 4.1.1 简易式的离心机的准确度等级不低于0.5级，转速应不小于3000r/min。 4.1.2自动式的离心分离器的准确度等级不低于0.5级，第一级转速应不小于5000r/min，第二级转速应不小于11000r/min。 4.2试验筛
自动式中的试验筛，其最小网孔尺寸应满足JJF1175的要求，具体如下： a) 网孔最大尺寸（?+X）：网孔的最大尺寸偏差见表1； b) 网孔平均尺寸（±Y）：网孔平均尺寸偏差见表1； c) 平均丝径（d）：平均丝径见表1； d) 网孔尺寸在最大尺寸（の+X）到中间尺寸（+Z）之间的数量不应超过网孔总数
的6%。如果网孔总数少于50个，则不得超过3个。
JT
表1网孔尺寸及偏差和金属丝直径
单位为毫米
网孔尺寸偏差
金属丝直径
网孔基本尺寸 任意网孔最大 平均尺寸
中间偏差
d uax
o
dmin
尺寸偏差
偏差 ±Y 0.004 1
d
+Z 0.017
+X 0.029
0.075 注:Z=X+l
0.050
0.058
0. 043
2
2 JJG
