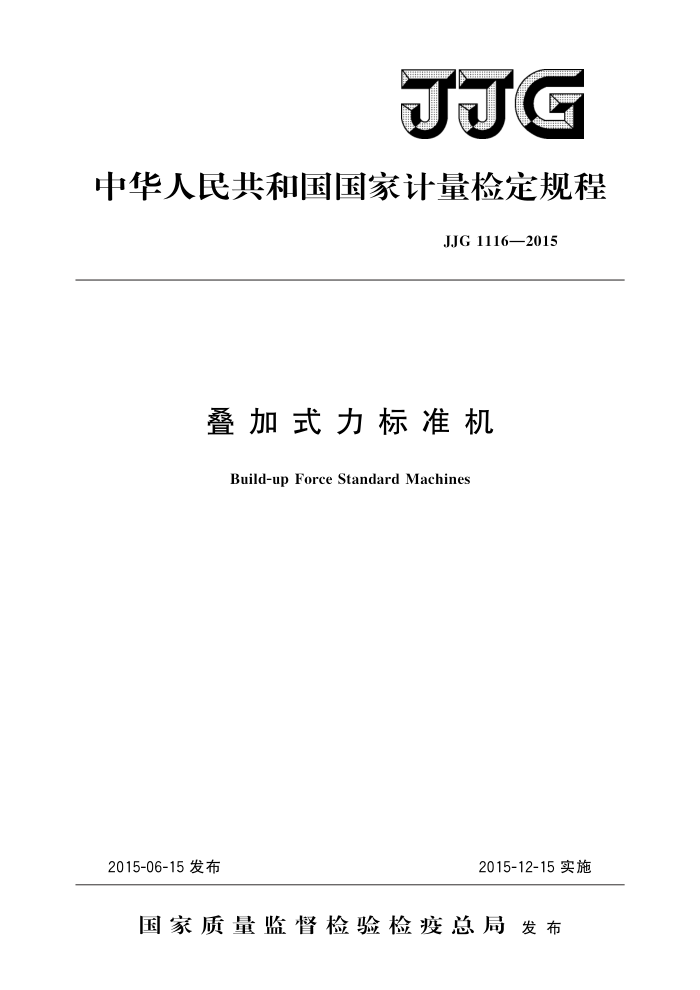

中华人民共和国国家计量检定规程
JJG 1116—2015
叠加式力标准机
Build-up Force Standard Machines
2015-06-15发布
2015-12-15实施
国家质量监督检验检疫总局发布 JJG1116—2015
叠加式力标准机检定规程
JJG 1116—2015 代替JJG734—2001中叠加式力标准机内容
VerificationRegulation of
Build-up Force Standard Machines
归口单位：全国力值硬度计量技术委员会
主要起草单位：中国计量科学研究院
浙江省计量科学研究院中国测试技术研究院
参加起草单位：新疆计量测试研究院
中航工业北京长城计量测试技术研究所绍兴市肯特机械电子有限公司
本规程委托全国力值硬度计量技术委员会负责解释 JJG1116—2015
本规程主要起草人：
张伟（中国计量科学研究院）张智敏（中国计量科学研究院）倪守忠（浙江省计量科学研究院）田小泉（中国测试技术研究院）
参加起草人：
谭斌 (新疆计量测试研究院) 秦海峰（中航工业北京长城计量测试技术研究所）李海根（绍兴市肯特机械电子有限公司） JJG1116—2015
目 录
(IⅢ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (6) (6) (7) (8)
引言 1 范围
引用文件· 概述…
2 3
4 计量性能要求 4.1 机座水平度和压向工作台水平度 4.2鉴别力、力值重复性、力值示值误差、30s负荷波动性和方位误差· 5通用技术要求 5.1外观和环境· 5.2电气和机械系统·.. 6计量器具控制· 6.1检定条件.. 6.2 检定项目和检定方法· 6.3 检定结果的处理· 6.4检定周期· 附录A检定记录格式附录B 检定证书/检定结果通知书内页格式
- JJG1116—2015
引言
本规程依据JJF1002《国家计量检定规程编写规则》规定的规则编写。 本规程将JJG734一2001《力标准机》中有关叠加式力标准机的部分分离出来，单
独制定了叠加式力标准机检定规程。与JJG734一2001版有关叠加式力标准机部分的内容相比，除编辑性修改外主要技术变化如下：
增加了引用文件（见2）；修改了标准测力仪技术要求（见表5）；修订和增加了首次检定前叠加式力标准机应具备的技术信息（见6.1.2）；修改了叠加式力标准机的准确度等级（见表2）；删除了上下拉头同轴度的要求；增加了方位误差指标（见表2）和方位误差检定方法（见6.2.2.5）；对于使用回程的叠加机，增加了回程力值误差和力值重复性的要求（见表2），
-
增加了回程的检定方法（见6.2.2.5）；
进行力值误差和方位误差检定时，转角方位推荐选用0°、120°、240°方位角位
置。若无法实现上述转角位置，则允许采用0°、90°、180°、270°方位角位置（见 6.2.2.5);
增加了初负荷鉴别力计算公式（见式7）；修改了负荷波动性的描述和计算方法，增加了计算公式（见6.2.2.7）。
一
本规程历次版本发布情况为：
JJG734—2001《力标准机》 -JJG753一91《叠加式力标准机》
II JJG1116—2015
叠加式力标准机检定规程
1范围
本规程适用于叠加式力标准机的首次检定、后续检定和使用中检查，
2 引用文件
JJG144—2007 标准测力仪 JJG391—2009力传感器 JJF1011一2006力值与硬度计量术语及定义 JJG2045一2010力值（≤1MN）计量器具检定系统表 JJG2066一2006大力值计量器具检定系统表凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
叠加式力标准机（以下简称叠加机）是用一个（或组）比被检定、校准的测力仪准确度高的标准测力仪作为参考标准，与被检测力仪（或力传感器）串联：以液压或机械方式施加力值的力标准机。力标准机主要用于对各种测力仪、力传感器和称重传感器的检定和校准。
4计量性能要求
4.1 机座水平度和压向工作台水平度
叠加机机座水平度和压向工作台水平度要求见表1。
表1机座水平度和压向工作台水平度
机座水平度 mm/m
压向工作台水平度
mm/m 0. 3
0. 3
4.2鉴别力、力值重复性、力值示值误差、30s负荷波动性和方位误差
鉴别力、力值重复性、力值示值误差、30s负荷波动性和方位误差的要求见表2。
表2鉴别力、力值重复性、力值示值误差、负荷波动性和方位误差
重复性R/% 进程
最大允许误差／% 30s负荷波动性 方位误差
准确度 鉴别力等级
r' /% 0. 01 0. 02 0. 05
Epm / % 0. 06 0. 1
fi/% 0. 01 0. 02
回程
进程
回程
0. 03 0. 05
0. 03 0. 03 ±0.03 ±0.03
0. 05 ±0.05 ±0.05
1 JJG1116—2015
表2（续）最大允许误差／% 30s负荷波动性 方位误差
准确度 鉴别力等级
重复性R/% 进程
r /% 0.03
Epm/ % 0. 2
fi/% 0.03
回程 0. 1
进程 ±0.1
回程 ±0.1
0. 1 注： 1.量程≤1MN的叠加机准确度等级有：0.03级、0.05级和0.1级。 2.量程>1MN的叠加机准确度等级有：0.05级和0.1级
0. 1
5通用技术要求 5.1外观和环境 5.1.1叠加机应安装在稳固的基础上。周围环境应清洁，无腐蚀性气体，无影响检定结果的振动、冲击、电磁场及其他干扰源， 5.1.2叠加机上应有铭牌，清楚地标明名称、型号、规格、编号、出厂日期和制造厂。 5.1.3叠加机上应有定位装置或标记，以固定各种部件之间的位置。 5.1.4参考标准安装位置和方位应固定。 5.2电气和机械系统 5.2.1叠加机电气控制应安全、可靠，数据测量、传输、计算和显示应准确无误。 5.2.2自动控制的叠加机上应有极限负荷限载或报警装置。在负荷超过各量程最大负荷的2%～5%时，限载或报警装置应起作用。 5.2.3叠加机的上、下拉头应同轴并能灵活转动。 6计量器具控制 6.1 检定条件 6.1.1环境条件
叠加机应在室温为（20土5）℃，相对湿度不大于80%的条件下检定。在检定过程中，室温变化应不大于1℃。 6.1.2检定前叠加机应具备的技术信息见表3。
表3检定前应具备的技术信息
检定或检查类型 *上次校准证书 上次检定证书 *参考标准校准证书*参考标准出厂说明书
x
首次检定后续检定或使用中检查
+
+
+
注： 1.“十”表示需要该项信息， 2.“*”表示供选择。首次检定前，应具备包含蠕变指标的参考标准校准证书或出厂说明书，
变依照JJG391《力传感器》进行检测，指标见表4，同时应满足下列条件之一：
1）具备叠加机上次校准证书，上次校准和首次检定时间间隔不少于6个月。 2）具备至少两次参考标准校准证书，校准时间间隔不少于6个月，参考标准长期稳定度依照
JJG144《标准测力仪》进行考核，应满足表4的要求 2 JJG1116—2015
表4参考标准技术指标
参考标准技术指标
叠加机准确度等级
*长期稳定度（%）
蠕变（%FS)
±0.03 ±0.05 ±0. 1
0. 03 0.05 0. 1
±0.015 ±0.025 ±0.05
注：*具备上次校准证书的叠加机，不要求该项指标。 6.1.3 检定用设备 6.1.3.1 分度值不大于0.05mm/m的水平仪。 6.1.3.2 检定叠加机所需的标准测力仪的技术要求见表5。
表5标准测力仪技术要求
0. 05
叠加机准确度等级
0.03
0. 1
≤1 MN >1 MN 20 000r
标准测力仪测量下限输出1 标准测力仪重复性R（%）
7 000r 0.03 ±0.03 0.06
20000r 0.01 ±0.01 0.02
10000r 0.02 ±0.025 0.05
0. 01 ±0.01 0.02
标准测力仪长期稳定度Sb（%／月）
标准测力仪方位误差E，（%）注： 1.为标准测力仪指示仪表的分辨力。 2.需要用回程的标准测力仪，其回程标准值为回程转角平均值。 3.对于长期稳定度不能满足表5要求的标准测力仪，应在检定前和检定后在力基准机（或满
足要求的力标准机）上进行定度。将两次定度的变化作为标准测力仪的长期稳定度，将两次定度所得标准测力仪输出的平均值作为标准测力仪的标准值。 6.2 检定项目和检定方法 6.2.1 叠加机首次检定、后续检定和使用中检查项目见表6
表6 检定项目一览表
后续检定
检定项目
首次检定
使用中检查
通用技术要求机座水平度压向工作台水平度进程力值示值误差进程力值重复性 *回程力值示值误差
+ + + + + +
+
+ + +
+ + +
