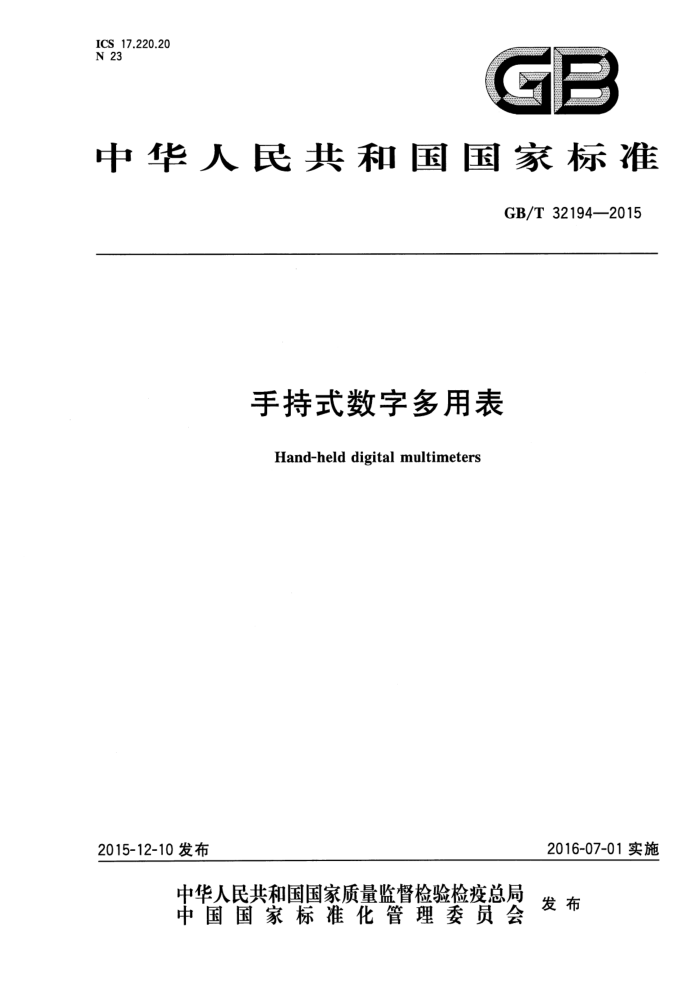

ICS 17.220.20 N 23
GB
中华人民共和国国家标准
GB/T32194—2015
手持式数字多用表
Hand-held digital multimeters
2016-07-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32194—2015
目 次
前言 1 范围规范性引用文件术语和定义
3
4产品分类技术要求
.
5
试验方法 7检验规则 8标志、包装、运输、贮存附录A（规范性附录） 基本误差和工作误差的关系附录B（规范性附录） 检验项目和不合格分类
6
10 18
19 21 22 GB/T 32194—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由中国机械工业联合会提出。 本标准由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口。 本标准的起草单位：哈尔滨电工仪表研究所、国网重庆市电力公司电力科学研究院、福禄克测试仪
器（上海）有限公司、国家电工仪器仪表质量监督检验中心。
本标准主要起草人：王三强、陈波、刘献成、罗守南、吴莲群、陈闻新、侯兴哲、秦国鑫、邵凤云、蔡毅
Ⅲ GB/T32194—2015
手持式数字多用表
1范围
本标准规定了手持式数字多用表（以下简称为仪表）的术语和定义、产品分类、技术要求、试验方法、 检验规则及标志、包装、运输和贮存。
本标准适用于以测量电压功能为基础并兼有测量其他参量功能的（电的或非电的）手持式数字多用表。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志（ISO780：1997，MOD） GB/T2829一2002周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查） GB/T2900.77—2008电工电子测量和仪器仪表第1部分：测量的通用术语［IEC60050（300
311):2001,IDTJ
GB420820082 外壳防护等级（IP代码）（IEC60529：2001，IDT） GB4793.1一2007测量、控制和实验室用电气设备的安全要求(IEC61010-1：2001，IDT） GB/T11463—1989电子测量仪器可靠性试验 GB/T13978—2008数字多用表 GB/T18268.1一2010测量、控制和实验室用的电设备电磁兼容性要求 交第1部分：通用要求
(IEC61326-1:2005,IDT)
GB/T18268.22—2010 测量、控制和实验室用的电设备电磁兼容性要求第22部分：特殊要求低压配电系统用便携式试验、测量和监控设备的试验配置、工作条件和性能判据（IEC61326-2-2： 2005,IDT)
3术语和定义
GB/T2900.77一2008界定的以及下列术语和定义适用于本文件。
3.1
数字多用表digitalmultimeter；DMM 用于测量电压、电阻（和/或电流)及其他参量的，并以十进制数字显示测量值的电子式多量限、多功
能的测量仪表。 3.2
手持式数字多用表hand-helddigitalmultimeter 在正常使用中预定可用单手来握住的便携式数字多用表。
3.3
被测量 measurand 被测的特定量。
- GB/T32194—2015
3.4
厂量的真值 truevalue(of aquantity) 与给定特定量的定义一致的值。 注1：该术语用于“真值”方式。 注2：这是一个通过理想测量才能获得的值。 注3：真值本质上是不可确定的。 注4：与给定特定量的定义相符的值可有很多。
3.5
绝对误差 absoluteerror 仪表示值和比对值的代数差。 注1：该术语用于“真值”方式。 注2：比对值应是该量的真值，但由于真值无法确定，所以一般使用约定真值。
3.6
引用值 fiducial value 个明确规定的值，作为确定引用误差时的参考。 注1：该术语用于“真值”方式。 注2：该值可以是，例如，测量范围的上限、满刻度值或其他明确规定的值。
一
3.7
相对误差 relative error 绝对误差与比对值的比。 注1：该术语用于“真值”方式。 注2：比对值应该是被测量的真值，但由于无法确定真值，一般用约定真值。
3.8
引用误差 fiducial error 绝对误差和引用值的比。
3.9
固有误差 intrinsic error 基本误差 intrinsic error 测量仪器仪表在参考条件下使用时的误差。 注：该术语用于“真值”方式。
3.10
[测量仪器仪表的］准确度 accuracy(ofameasuringinstrument) 表征测量仪器仪表提供接近被测量真值的校准示值的能力的程度。 注1：该术语用于“真值”方式。 注2：校准示值越接近对应真值，准确度越高。
4产品分类
4.1 按显示位数分类
通常按满量程显示位数分为3位、3元 ÷位、3- 位、4亏位、4 位、5位、5亏位等 4.2按功能分类
4
按功能分：基本型L测量电压、电阻（和/或电流)]、扩展型（带有测量电容、二极管或LED、频率、占
2 GB/T32194—2015
空比、温度、分贝等参量的功能）。 4.3按量程转换方式分类
手动切换、自动切换。
5技术要求
5.1安全要求
5.1.1仪表应符合GB4793.1一2007的第6章、第9章、第10章、第14章、第16章有关防电击、防止火焰蔓延、温度极限值和耐热、元器件、电流测量电路以及多功能仪表和类似设备的规定。 5.1.2仪表在所有量程上应具有超出量程的指示。 5.1.3仪表应有CAT等级明示。测量类别的标志按使用的情况分为"CATI”，“CATⅡ”，“CATⅢ” 或“CATIV”，分别清晰地标注在测量电路端子以及测试表笔上。在测量类别I的范围内进行测量时，测量电路的端子应当按适用的情况标上额定电压或电流以及标上“△”标志。在测量类别Ⅱ、Ⅲ和IV的范围内进行测量时，测量电路的端子应当按适用的情况标上额定电压或额定电流以及相关的测量类别，测量类别的标志应当按适用的情况标为“CATⅡ”，“CAT血”或“CATNV”。“CATI”，“CATⅡ”， “CATⅢ”或"CATIV”的分类按照GB4793.1—2007中6.7.4的规定， 5.1.4仪表的保险丝座应符合GB4793.1一2007中14.4的相应要求，保险丝应符合GB4793.1一2007 中14.1的相应要求。 5.1.5仪表的印制电路板可燃性要求应符合GB4793.1-2007中14.8的相应要求。 5.2机械要求 5.2.1机械安全要求
仪表的机械结构应符合GB4793.1一2007有关耐机械冲击和撞击的规定。
5.2.2外壳
仪表外壳的防护等级至少应达到IP40，应具有足够的机械强度，不应有缺损和开裂、划伤和污迹，
不允许有明显的变形，并应符合GB4793.1-2007中8.2.2和10.5.2相应的要求。
仪表表面不应有人手指可触及的带电端子及插孔。 仪表可具有封印装置，防止未经授权开启外壳，接触到仪表的内部结构。
5.2.3按键、按钮
仪表可具有一个或多个按键、按钮等，按键、按钮应灵活可靠，无卡死或接触不良的现象。 5.2.4旋转功能切换开关
仪表如具有旋转功能切换开关，则不应松动，破损或自行改变位置等。开关在可移动的任何位置（正常功能位置、相邻功能的中间位置或者其他位置），若显示读数，该读数应与输人相对应并满足误差要求，不应出现错误读数或者错误指示。同时，该开关的寿命应至少达到3万次。 5.3电磁兼容性要求 5.3.1仪表在电磁骚扰的影响下，不应损坏或受到实质性影响。经电磁兼容试验后，仪表应满足5.13 的要求并且可靠地工作。
3 GB/T32194—2015
5.3.2骚扰量包括：静电放电和射频电磁场辐射。试验等级根据GB/T18268.1一2010的规定选择，见表1。
表1电磁兼容试验等级
试验值
技术要求
电磁兼容项目
允许在试验中有性能和功能的短暂
静电放电
接触放电4kV，空气放电8kV 3V/m(80MHz~1GHz); 3V/m(1.4GHz~—2GHz); 1V/m(2GHz~2.7GHz)
降低或丧失，但能自行恢复
射频电磁场辐射
试验时，在规范限值内性能正常
5.4过载能力 5.4.1具有电压、电流测量功能的仪表在经受电压（或电流)最高量程的测量范围上限值1.1倍，持续时间为2h的连续过载以后，仪表不应受到损害；当过负载撤销时，仪表的零值读数变化不超过士1个字，当其恢复到参比温度以后2h，仪表应满足5.13的要求。 5.4.2具有交流电压测量功能的仪表，在交流电压测量功能下除在50Hz频率能承受上述过负载外，还需在最高响应频率下进行过负载试验。 5.4.3具有电压、电流测量功能的仪表应能承受2倍测量范围上限值的电压（或电流)持续时间为0.5s 的短时过负载5次，每次间隔15s的试验而无损坏，试验后恢复到室温2h后仪表读数变化不超过土1个字，并应满足5.13的要求。 5.5供电电源
对于电池供电的仪表应符合GB4793.1一2007有关电池电解液、电池和电池充电等要求，并应说明电池类型、型号、使用寿命、供电电压范围等。当电池电压低于规定要求时，应有低电压指示。在仪表显示低电压指示之前，仪表均应满足5.13的要求。 5.6分辨力
制造厂应说明仪表的最高分辨力，并且实际的测试分辨力应与制造厂标注的一致。如果各功能、各量程的分辨力不同，应分别标明。 5.7预热时间
仪表一般不需要预热，如需要预热应在使用说明书中说明。 5.8稳定性
仪表在参比条件下的24h内的短期稳定性不应超过表3的数值。 仪表在稳定输入时（输入信号稳定度小于仪表准确度1/10以上），跳字（最大值减最小值)不应超过
该量程误差极限值的1/5(1min）。 5.9可靠性要求
仪表的MTTF（meantimetofailure，平均失效前时间）不应小于43800h。
4 GB/T32194—2015
5.10功能要求 5.10.1测量功能 5.10.1.1基本测量功能
仪表的基本测量功能一般为：直流电压测量、直流电阻测量、直流电流测量、交流电压测量、交流电流测量。
仪表的基本测量功能至少应具有直流电压测量功能和直流电阻测量功能。 5.10.1.2扩展的测量功能
仪表可以具有电容测量、二极管或LED测量、频率测量、占空比测量、温度测量、分贝测量等扩展的测量功能。 5.10.2 2显示功能
显示的被测量值应和相应的单位符号一致。 仪表应具有对被测量在测量范围内的连续变化的不间断的显示能力。仪表的不同功能、不同量程
可以有不同的显示位数。
仪表应没有数字模糊、叠字、不亮、缺笔划等现象，显示器平面法线方向与视线任意方向成30°角内应能清晰观察读数。 5.11数据保持功能
仪表可具有数据保持功能。 5.12 ：测量范围
在各功能的测量范围内宜分成几个互相衔接的量程。制造厂应规定各量程值的划分及其上下限值，如有超量程，应规定超量程范围。 5.13 误差要求 5.13.1 误差表达式
误差可用测量值的绝对误差△表示。 通常可用两项表示，见式（1)：
A=±（a%U+b%Um）
.(1)
式中： U 被测量的读数值； U. 所测量程的满度值；
与读数值有关的系数；
a 一与量程有关的系数。
n
其中，a≥46 也可写成式(2)形式：
△=±(a%U,+n)
.(2)
式中： n- 以数字表示的固定误差。
