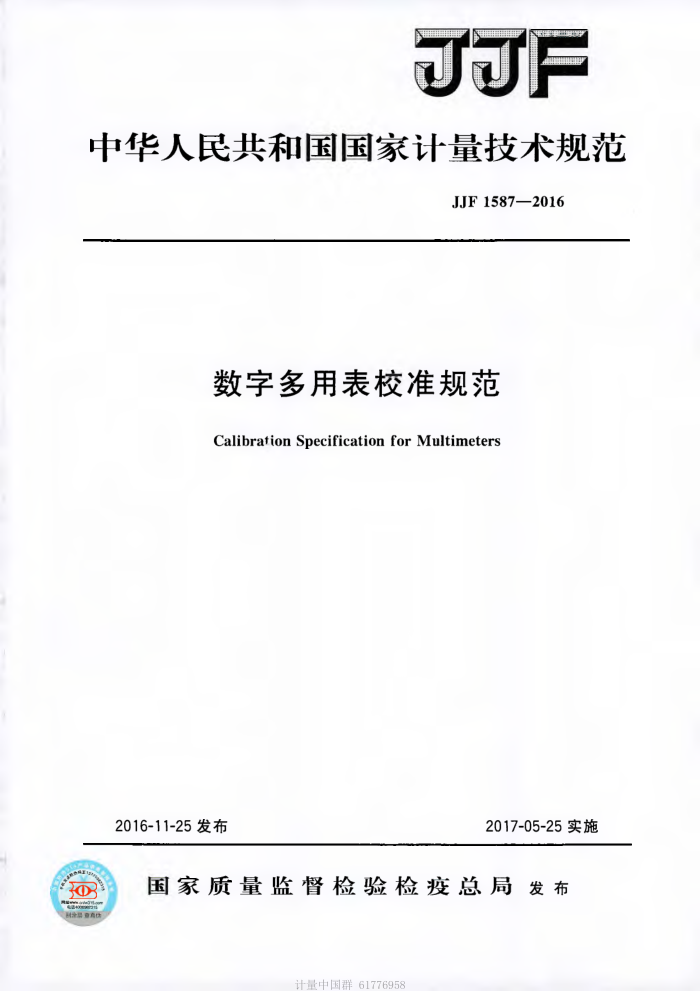

JJF
中华人民共和国国家计量技术规范
JJF1587—2016
数字多用表校准规范
Calibration Specification for Multimeters
2016-11-25发布
2017-05-25实施
国家质量监督检验检疫总局发布
0
计量中国群61776958 JJF1587—2016
JJF1587—2016 代替JJG315—1983
数字多用表校准规范 Calibration Specification for Multimeters
JJG 598—1989 JJG 724—1991
归口单位：全国电磁计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：河南省计量科学研究院
山东省计量科学研究院
辽宁省计量科学研究院
山东电力研究院
本规范委托全国电磁计量技术委员会负责解释
计量中国群61776958 JJF1587—2016
本规范主要起草人：
刘铖 (中国计量科学研究院) 参加起草人：
赵洪刚（中国计量科学研究院）
陈清平（河南省计量科学研究院）马雪锋（山东省计量科学研究院）梁国鼎（辽宁省计量科学研究院）范巧成（山东电力研究院）赵雅婷（中国计量科学研究院）
计量中国群61776958 JJF1587—2016
目 髪录
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (4) (9) (9) (10) (12) (14)
引言
范围· 2 引用文件. 3术语和计量单位 3.1示值误差 3.2输人零电流 3.3输人阻抗 3.4 电压频率积. 4 概述· 5计量特性·. 5.1示值误差 5.2最大允许误差 6校准条件· 6.1环境条件 6.2测量标准及其他设备 7校准项目和校准方法· 7.1校准项目 7.2校准方法· 8 校准结果表达 9 复校时间间隔. 附录A测量不确定度评定示例附录B 校准原始记录格式附录C 校准证书内页格式
I
量电压群61776958 JJF1587—2016
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012 《测量不确定度评定与表示》编制。
本规范代替JJG315—1983《直流数字电压表》、JJG598—1989《直流数字电流表》 和JJG724一1991《直流数字式欧姆表》。
本规范与JJG315—1983、JJG598—1989和JJG724—1991比较，主要变化如下：
合并JJG315一1983
IG724一1991，并重新编写了数字多
098
1989
用表的直流电压、直流电流和直流电阻源 力能的校准内容
-增加了数宇多用表的交流电压和交流电流测量功能的校准内容。
II
计量中国群 JJF1587—2016
数字多用表校准规范
1范围
本规范适用于具有直流电压、直流电流、直流电阻、交流电压和交流电流测量功能的数字多用表（以下简称数字表）的校准，也适用于具有上述单一测量功能或组合测量功能的仪表的校准。
本规范中交直流电压测量上限为1000V，交直流电流测量上限为100A，电阻测量上限为10Gα，交流电压频率范围为10Hz1MHz，交流电流频率范围为10Hz～ 10 kHz。 2引用文件
本规范引用了下列文件： GB/T13978一2008数字多用表凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1示值误差errorofindication
数字表的示值与对应输人量的参考值（标准值）之差。 3.2输人零电流inputoffsetcurrent
在输人信号为零时，数字表的输入电路中由于数字表内部引起的电流。 3.3输人阻抗inputimpedance
工作条件下在仪器输入端子间测得的输人回路的阻抗。 3.4电压频率积V·Hzvolt-herzproduct
交流电压的方均根值（V）与它的频率（Hz）的乘积。
4概述
数字表是用于测量电压（和/或电流、电阻），并以十进制数字显示测量值的电子式多量限、多功能的测量仪表。
直流电压功能是直流电流和直流电阻功能的基础。直流电流的测量是通过直流电流电压变换器，将电流量转换成电压量测量的方式来实现的。直流电阻的测量是通过电阻-电压变换器，将电阻量转换成电压量测量的方式来实现的。交流电压的测量是通过交直流转换器，将交流电压转换为直流电压的方式来实现的。交流电流的测量是通过交流电流-电压变换器，将电流量转换成电压量测量的方式来实现的。
数字表按显示位数分为三位半、四位半、五位半、六位半、七位半、八位半等（凡首位显示不足9者称半位）。
1
十量中压群6177695. JJF1587—2016
5计量特性 5.1示值误差
直流电压、直流电流、直流电阻、交流电压和交流电流的示值误差均用公式（1）表示，相对示值误差均用公式（2）表示：
(1)
△=Px-PN
式中： △示值误差 Px—被校数字表的示值 PN一一对应输人量的参考值（标准值）
△ X100%
(2)
Y=
PN
式中： Y
相对示值误差。
5.2最大允许误差
数字表的最大般可以用公式（4)
表的相对最大允许误差一
(a% b%
△MPE
(3)
式中: AMFE 最大
被测量的 美宿示值被测量的量程值（量程工限值）与读数值有关的误差 辛数与量程值有关的误差系数。
Y a b
× 100%=±[a% +6%
Y
(4)
YMPE Yx
Fx
式中： MPE 相对最大允许误差。 注： 1.量程值一般为量程的上限值。如某数字表1V量程显示范图为0.000V～1.199V，则一般认
为量程值为1V；
2.通过比较某校准点的示值误差和最大允许误差判断该校准点是否符合要求时，如果使用说明书中只给出年稳定性指标而没有给出最大允许误差的数字表，可以使用年稳定性指标作为该仪器的最大允许误差。若使用说明书中给出的年稳定性指标的置信概率不唯一，则以较大置信概率的年稳定性指标作为最大允许误差。 6 校准条件 6.1 环境条件
环境温度：20℃±2℃；
2
计量中国群61776958 JJF15872016
相对湿度：≤75%；交流供电电压：220V土22V。 注： 1.对于六位半及以下的数字表，环境温度的允许偏差也可以参照仪器使用说明书中的规定； 2.交流供电电压的允许偏差也可以参照仪器使用说明书中的规定。
6.2测量标准及其他设备 6.2.1校准时所需的标准器及配套设备如下：
a）多功能源（含单功能源和直流电压参考标准）； b）标准数字表（含交直流转换标准）； c）标准分压箱； d）标准分流器； e）标准电阻器。
6.2.2校准装置对应功能的最大允许误差绝对值（或不确定度）应不大于被校数字表相应功能最大允许误差绝对值的 1
3°
6.2.3多功能源的稳定性不应影响标准数字表和被测数字表读数的可靠性，并应考多功能源的负载特性及温度系数对校准结果的影响。多功能源（电阻功能除外）输出应连续可调或外加设备可调。 6.2.4标准分压箱的额定输入电压应满足校准要求。 6.2.5标准分流器的额定电流应不小于校准时使用的电流，并考虑其功率系数和温度系数。 6.2.6标准电阻器的额定电压（电流）应不小于校准时使用的电压（电流），并考虑其温度系数。 6.2.7校准装置（包括测量电路）应具有良好的屏蔽保护和接地措施，并远离强电场和强磁场。 7 校准项目和校准方法 7.1校准项目
校准项目见表1。
表1校准项目一览表
序号 1 2 3 4 5 6
校准项目外观及通电检查直流电压的示值误差直流电流的示值误差直流电阻的示值误差交流电压的示值误差交流电流的示值误差
校准方法条款
7. 2. 1 7. 2. 3 7. 2. 4 7. 2. 5 7. 2. 6 7. 2. 7
3
