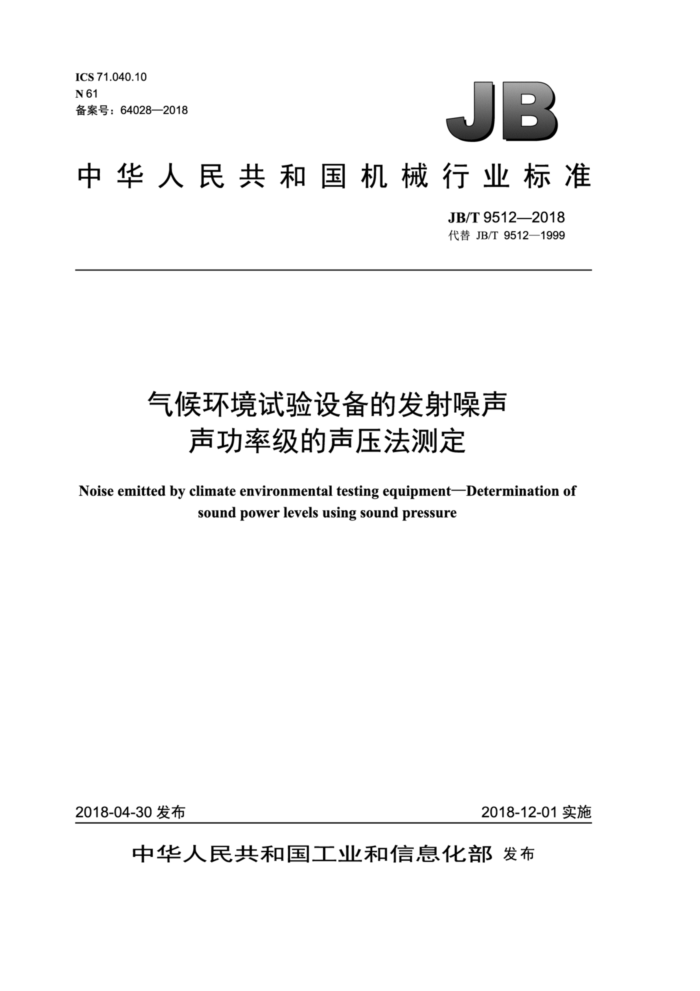

ICS 71.040.10 N 61 备案号：64028—2018
JB
中华人民共和国机械行业标准
JB/T 95122018 代替 JB/T 9512—1999
气候环境试验设备的发射噪声
声功率级的声压法测定
Noise emitted by climate environmental testing equipmentDetermination of
sound power levels using sound pressure
2018-12-01实施
2018-04-30 发布
中华人民共和国工业和信息化部 发布 JB/T 9512—2018
目 次
前言，引言. 范围，
IV
1
2规范性引用文件 3术语和定义 4试验条件.. 4.1 一般要求 4.2背景噪声 4.3 声环境.. 4.4气象条件 4.5其他条件 5测量仪器. 5.1 一般要求， 5.2 校准和检定 6 设备的定位、安装和运行 6.1 定位与安装 6.2运行.. 7参考体和测量表面. 7.1 参考体..… 7.2测量表面. 8传声器位置. 8.1 工程法， 8.2 简易法. 测定程序
1
.11 11 12 12 14 16 16 16 7
9
9.1 概述. 9.2 测量时间平均声压级， 9.3 计算平均时间平均声压级. 9.4 背景噪声修正 9.5 计算表面时间平均声压级. 9.6 计算声功率级 9.7 由频带数据合成A计权声功率级 10 测量不确定度 10.1 方法
18
19
9
19 19 19 20 20 21 22
10.2 Comc mc的确定 10.3 Ro的确定 10.4 总标准差和扩展测量不确定 11 需记录的信息 11.1 般要求
..22
I JB/T9512—2018
.22 22 23 23 23 23 23 .24 ..24 ..5 ..6. ..6. ...26
11.2 被试设备 11.3 试验条件 11.4 测量仪器 11.5 测定方法 11.6 测量数据 12试验报告 12.1 试验报告的内容和格式 12.2对本标准符合性的判定 12.3对本标准符合性的表述 13噪声声明的要素，附录A（规范性附录） 环境修正值的确定 A.1 概述， A.2 绝对比较测定法 A.3 基于房间吸声法. 附录B（规范性附录） 用于工程法的传声器位置. B.1 用于小型设备的测量表面， B.2 用于大型设备的测量表面. 附录C（规范性附录） 用于简易法的传声器位置.. C.1用于小型设备的测量表面.. C.2用于大型设备的测量表面.. 附录D（规范性附录） 参考气象条件下的声功率级.. 附录E（规范性附录） 由频带声功率级计算A计权声功率级， E.1A计权声功率级 E.2计算中所用的k和C,的值附录F（资料性附录） 推荐的试验记录的格式，附录G（资料性附录） 推荐的试验报告的格式参考文献.
..27 ..29 ..29 ..31 ..32 ..32 .33 .34 .39 39 39 41 48 50
图 1 反射平面上的参考体和坐标原点图 2 工程法中关键传声器位置，图3 工程法的附加传声器位置.. 图4 局部增加传声器位置的示例. 图5 简易法中关键传声器位置... 图 B.1 用于一个反射平面上小型设备的工程法测量表面的示例，图B.2 用于两个反射平面上小型设备的工程法测量表面的示例图 B.3 用于一个反射平面上大型设备的工程法测量表面的示例。 图 C.1 用于一个反射平面上小型设备的简易法测量表面的示例。 图 C.2 用于两个反射平面上小型设备的简易法测量表面的示例图 C.3 用于一个反射平面上大型设备的简易法测量表面的示例。
....11 12 13 14 15 29 30
31 32 33 33
表 1 工程法测定声功率级的方法复现性的标准差的典型上限值表 2 简易法测定A计权声功率级的方法复现性的标准差的典型上限值表 3 在三种不同情况下计算总标准差的示例. A
20 21 21 JB/T 9512—2018
表 A.1平均吸声系数α的近似值表 D.1 参考量修正值. 表 D.2 辐射阻抗修正值表E.1 1/1倍频带中心频率的k和C,的值表E.2 1/3倍频带中心频率的k和Ck的值表F.1 气候环境试验设备发射噪声声功率级试验记录，表 G.1 气候环境试验设备发射噪声声功率级试验报告..
..28 ..35 ..37 ..39 ..40 ..41 .48
II JB/T 9512—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9512一1999《气候环境试验设备与试验箱 噪声声功率级的测定》，与JB/T9512-
1999相比主要技术变化如下：
增加了工程法的内容；增加了术语和定义（见第3章)；增加了对声环境的要求（见4.3)；增加了对空气温度、相对湿度和静压等气象条件的要求（见4.4)；修改为对户外测量时风速的要求（见4.4.1，1999年版的5.3)；增加了计算参考气象条件下的声功率级的要求和方法（见4.4.3、9.6.2和附录D)；增加了对水、 电、气等其他条件的要求（见4.5)；修改了测量仪器的校准要求（见5.2，1999年版的3.2)；修改了设备的运行条件（见6.2，1999年版的6.2.1）；增加了反身 面的数量（见第7章）; 修改了传声器位置的布置方法（见8.1.1和8.2.1，1999年版的6.1.3)；
级测量的要求（见9.2，1999年版的6.2.2)；修正方法（见9.4，1999年版的5.2）；
修改修改修改了删除了测量误差的描述， 增加了对测量不确定度的要求（见第10章，1999年版的第8章）；增加了确定环境修正值的双表面法（见A.3.3)；增加了试验记录的格式（见附录F)；修改了试验报告的格式（见附录G，1999年版的附录B)。
X
率级计算方法（见9.5和9.6，1999年版的7.2）；
本标准由中国机械工业联合会提出。 本标准由全国实验室仪器和设备标准化技术委员会（SAC/TC526）归口。 本标准起草单位：杭州雪中炭恒温技术有限公司、衡阳衡仪电气有限公司、机械工业仪器仪表综合
技术经济研究所、深圳市计量质量检测研究院、广州五所环境仪器有限公司、重庆四达试验设备有限公司、上海爱斯佩克环境设备有限公司、广州能源检测研究院。
本标准主要起草人：刘湘衡、徐月明、谭校明、张国庆、张桂玲、王成城、陈云生、谢勇期、冯华、 刘雅杰。
本标准所代替标准的历次版本发布情况为：
ZBN61012—1989; JB/T9512—1999。
IV JB/T 9512—2018
引 言
气候环境试验设备的发射噪声通常用声功率级和发射声压级来衡量。声功率级用以表征设备在给定的安装和运行条件下发射到周围空间的噪声总能量， 而发射声压级用以表征设备发射噪声在空间某一位置产生的声压级。
可通过测量声压级或声强级来确定设备的声功率级，分别称为噪声声功率级测定的声压法和声强法。 由于测量技术成熟，对测量仪器的要求相对较低等方面的原因，声压法的应用在当前更为普遍。
现已标准化的声功率级测定的声压法大致可分为两类： a）在强反射环境中测量空间均方声压（在混响场或近似混响场中测量）； b）通过包络面测量声源辐射的声能量流（在自由场或近似自由场中测量）。 本标准采用方法b)，即在规定的试验环境中，由包络气候环境试验设备的表面上测得的声压级来
计算设备所产生的A计权声功率级和（或）频带声功率级。
本标准规定了 了采用声压法测定气候环境试验设备发射噪声声功率级的工程法和简易法。简易法能测
定A计权声功率级， 而工程法能测量A计权和（或）1/1倍频带或1/3倍频带声功率级。
工程法的准确度等级为GB/T19052 2003/ISO12001：1996定义的2级（工程级），而简易法为3 级（简易级）。这两种方法所描述的测定都可在特别设计的房间、工业建筑物或户外的开放空间中进行。 优选的准确度为2级（工程法）。
按本标准给出方法测定的气候环境试验设备的声功率级可用于：
规定条件下发射噪声声功率级的标示；发射噪声声功率级标示值的验证；各种型号和尺寸的气候环境试验设备发射噪声的比较：与购买合同或规范中规定的噪声限值的比较；为气候环境试验设备安装、操作与维护的安全保护提供依据；气候环境试验设备的设计改进。
V JB/T 9512—2018
气候环境试验设备的发射噪声 声功率级的声压法测定
1范围
本标准规定了气候环境试验设备发射噪声声功率级的声压法测定的术语和定义、试验条件、测量仪器、设备的定位、安装和运行、参考体和测量表面、传声器位置、测定程序、测量不确定度、需记录的信息、试验报告、噪声声明的要素。
本标准适用于气候环境试验设备（除特指3.17～3.23定义的气候环境试验设备外，以下简称设备）发射噪声声功率级的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3241一2010电声学倍频程和分数倍频程滤波器 GB/T3785.1一2010电声学声级计第1部分：规范 GB/T4129声学用于声功率级测定的标准声源的性能与校准要求 GB/T15173—2010 电声学声校准器
3术语和定义
下列术语和定义适用于本文件。
3.1
声压 soundpressure 瞬时压与静压之差，单位为帕（Pa)。 [ISO3746:2010，定义3.1]
3.2
声压级 sound pressure level 声压平方与基准值平方之比的以10为底的对数的10倍。 注1：改写ISO3746:2010，定义3.2。 注2：声压级可按以下公式计算：
L, =10 g p2
po2
式中： L,—声压级，单位为分贝（dB); p—声压，单位为帕（Pa); Po—基准值, Po=20 μPa。
注3：通常用LpA表示A计权声压级。
3.3
时间平均声压级 time-averaged sound pressure level 声压平方在规定的测量时间间隔（起始于t、终止于t）内的时间平均值与基准值平方之比的以10
1 JB/T 9512—2018
为底的对数的10倍。
注1：改写ISO3746:2010，定义3.3。 注2：时间平均声压级可按以下公式计算：
[H'p'oa
Lp,r =10 lg
po?
式中： Lp.T -时间平均声压级，单位为分贝（dB)；
T- 测量时间间隔，单位为秒（s)； t 测量时间间隔的起始时刻，单位为秒（s）； 5 测量时间间隔的终止时刻，单位为秒（s)； p- 声压，单位为帕（Pa); Po 基准值，Po=20μPa。
-
注3：通常省略下标“T"”。 注4：时间平均声压级通常是A计权的，故LpA,通常简写为LpA。
3.4
测量时间间隔 measurement time interval 用于测量被试设备的时间平均声压级的运行时段或运行周期的区段或倍数，单位为秒（s）。 [ISO3746:2010，定义3.5]
3.5
反射平面 reflectingplane 安装有被试设备的反射声音的平坦表面。 [ISO3746:2010，定义3.6]
3.6
感兴趣频率范围 frequency range of interest 就一般目的而言，标称中心频率为125Hz～8000Hz的1/1倍频带或标称中心频率为100Hz～
10000Hz的1/3倍频带所覆盖的频率范围。
[ISO3744:2010，定义3.9] 注：为提供试验环境或测量仪器能满足使用要求的频率范围，感兴趣频率范围能被扩展或缩减。
3.7
参考体 reference box 恰好包络被试设备所有重要的声辐射元件和安装被试设备的试验台，并终止于安放被试设备反射平
面的假想正六面体。
[ISO3746:2010，定义3.8]
3.8
测量距离 measurementdistance 从参考体到平行六面体测量表面的距离，单位为米（m）。 [ISO3746:2010，定义3.10]
3.9
测量表面 measurement surface 包围被试设备并终止于安放被试设备的反射平面、用于定位传声器并在其上测量声压级、面积为S
的假想表面。
[ISO3746:2010，定义3.12]
2
