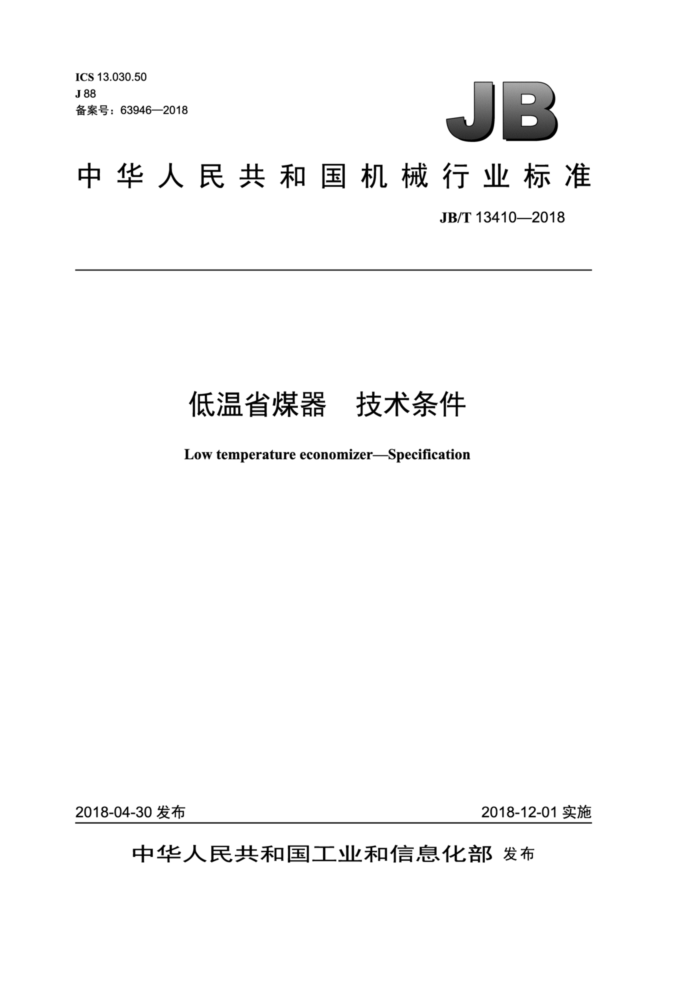

ICS 13.030.50 J88 备案号：63946—2018
JB
中华人民共和国机械行业标准
JB/T 13410—2018
低温省煤器 技术条件 Low temperature economizer-Specification
2018-12-01实施
2018-04-30 发布
中华人民共和国工业和信息化部 发布 中华人民共和国
机械行业标准低温省煤器技术条件
JB/T 13410-2018
*
机械工业出版社出版发行北京市百万庄大街22号邮政编码：100037
*
210mmX297mm·2印张·61千字 2018年12月第1版第1次印刷
定价：30.00元
*
书号：15111·15038 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13410—2018
目 次
前言... 范围.…. 2规范性引用文件 3术语和定义. 4系统类型和系统组成. 4.1系统类型， 4.2系统组成... 5型号表示法和典型结构 5.1型号表示法 5.2典型结构... 6技术要求.. 6.1 使用条件和性能要求 6.2 换热元件材料要求. 6.3 结构和流场设计. 6.4 其他设计要求.. 6.5 仪表与控制要求制造和安装要求， 7.1 一 一般要求. 7.2 管子.... 7.3 H型翅片管换热元件制造 7.4 螺旋翅片管换热元件制造. 7.5 针形管换热元件制造 7.6 管板. 7.7 集箱.. 7.8 焊接.. 7.9 组（总)装 7.10 现场安装检验、验收和试验. 8.1 焊接接头 8.2 通球检查 8.3 光谱检验 8.4 无损检测 8.5 水压试验 8.6 性能验收试验
III
1
7
10 13 13 13 13 15 16 8
9
X
8
X
X
18
18
19 19
包装、标志、运输和贮存 9.1 包装 9.2 标志， 9.3 运输
9
19 20 .20
I JB/T13410—2018
9.4 贮存， 10出厂文件附录A（资料性附录） 烟气酸露点计算公式
20 .20 21 21 22 .23 .23 ..23
A.1烟气酸露点计算 A.2 SCR烟气脱硝装置出口烟气酸露点的计算附录B（资料性附录） 三种类型的低温省煤器典型系统流程， B.1 I型低温省煤器系统 B.2 Ⅱ型低温省煤器系统 B.3 Ⅲ型低温省煤器系统附录C（资料性附录） 低温省煤器设计基础参数， C.1 锅炉主要技术参数 C.2 汽轮机主要技术参数.. C.3 烟气系统其他设备主要参数， C.4 冷却水系统 C.5 燃料性质... C.6 低温省煤器数量和位置. C.7 低温省煤器入口烟气参数（单台炉） C.8 低温省煤器温降和压降， C.9 布置图，
...24 ..5 ...25. ..5 ....25 ....25
000000
...25 ..25 ..25 .25 .26
I JB/T 13410—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：中国能源建设集团湖南省电力设计院有限公司、哈尔滨锅炉厂有限责任公司、湖
南科创电力工程技术有限公司、浙江大学能源工程学院、青岛达能环保设备股份有限公司、中国电力建设集团都江电力设备厂、中国能源建设集团兰州电力修造有限公司、浙江西子联合工程有限公司。
本标准主要起草人：王新、胡署根、王小艳、张赛敏、张海军、颜勇、张力、张彦军、王宏生、高翔、张宝彬、姜衍更、于晓华、方伟、李兵、杨雷、周湘鄂、何世民。
本标准为首次发布。
III JB/T 13410—2018
低温省煤器 技术条件
1范围
本标准规定了低温省煤器的术语和定义、系统类型、系统组成、型号表示法、典型结构、技术要求、 制造和安装要求、检验、验收、试验、包装、标志、运输、贮存和出厂文件。
本标准适用于火力发电厂回收锅炉排烟余热以达到节能目的用的低温省煤器，其他行业同类型式低温换热器可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB4053（所有部分） 固定式钢梯及平台安全要求 GB/T 8117.2 汽轮机热力性能验收试验规程第2部分：方法B 3各种类型和容量的汽轮机宽准
确度试验
GB/T13306 标牌 GB/T16507.2 水管锅炉 第2部分：材料 GB/T 16507.4 水管锅炉 第4部分： 受压元件强度计算 GB/T16507.5 水管锅炉 第5部分： 制造 GB/T16507.6 水管锅炉 第6部分： 检验、试验和验收 GB/T 16507.7 水管锅炉 第7部分： 安全附件和仪表 GB/T 16507.8 水管锅炉 第8部分：安装与运行 CB/T 3487 焊接钢质肋片管 CB/T4105 船用辅锅炉针形管 DL/T 855 电力基本建设火电设备维护保管规程 DL/T5072 火力发电厂保温油漆设计规程 DL/T5240 火力发电厂燃烧系统设计计算技术规程 JB/T3223 焊接材料质量管理规程 JB/T3375 锅炉用材料入厂验收规则 NB/T47014 承压设备焊接工艺评定 NB/T 47018 承压设备用焊接材料订货技术条件（所有部分） NB/T47030 锅炉用高频电阻焊螺旋翅片管技术条件 NB/T47055 锅炉涂装和包装通用技术条件
3术语和定义
下列术语和定义适用于本文件。
1 JB/T 13410—2018
3.1
低温省煤器 lowtemperatureeconomizer 火力发电厂回收锅炉排烟余热以达到节能目的用的表面式烟气-水换热器。
3.2
翅片管finned tube 在外表面设置翅片以增大外表面积，从而提高换热效率的换热管。
3.3
管板 tubeplate 用于固定或支撑换热管束，并使换热管按一定间距排列的支撑件。
3.4
烟气水露点watervapordewpointtofluegas(WDP）运行压力下，湿烟气中水蒸气凝结时的温度。
3.5
烟气酸露点aciddewpointtofluegas（ADP) 烟气中硫酸蒸气的凝结温度。 注：烟气酸露点的计算方法参见附录A。
3.6
水侧设计压力 water side design pressure 低温省煤器水侧最高工作压力。
3.7
设计总面积 design total surface 低温省煤器内传热管束总的外表面积。
3.8
设计换热面积designheatexchange surface 在设计总面积中扣除管板和隔板内的管表面积及所有不参加烟气和水热交换的表面积后的有效换
热面积。 3.9
烟气温降fluegas temperaturedrop 烟气通过低温省煤器换热后的降温幅度。
3.10
烟气侧压降 fluegas sidepressuredrop 烟气流经低温省煤器的压力损失，即烟气从低温省煤器系统入口到出口之间的压力损失。
3.11
水侧压降 watersidepressuredrop 水流经低温省煤器的压力损失，即水从低温省煤器系统入口到出口之间的压力损失。
3.12
漏风率airinleakage rate 漏入低温省煤器烟气侧的空气质量流量与低温省煤器入口烟气质量流量之比率。
漏风率= Am=4n×100%
Ain
式中 Aout 低温省煤器出口烟气质量流量，单位为千克每秒（kg/s)； Ain 低温省煤器入口烟气质量流量，单位为千克每秒（kg/s）。
2
