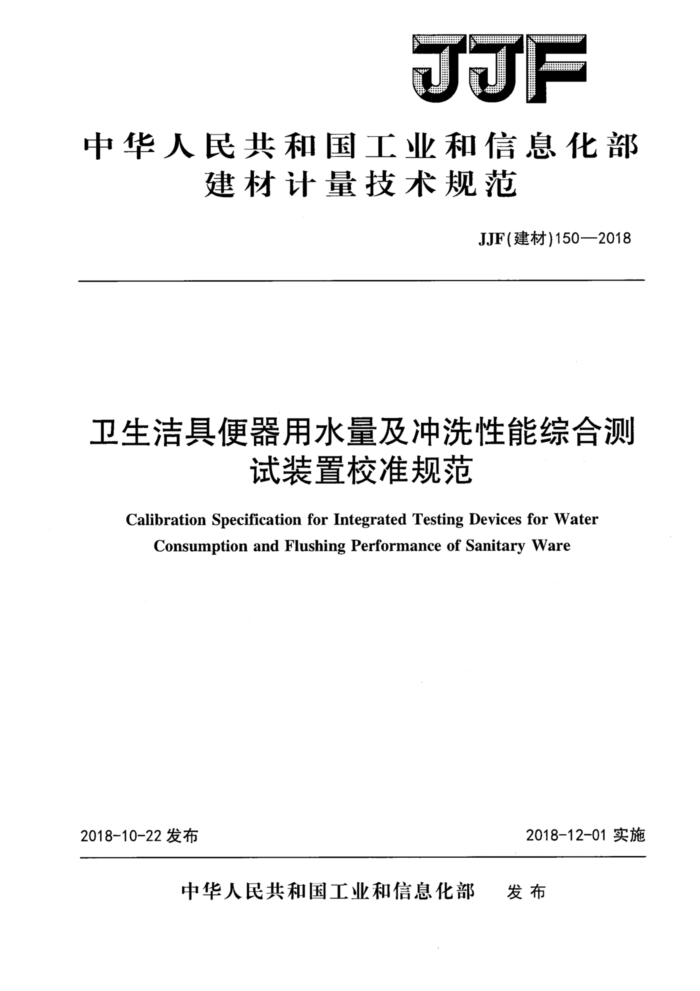

JJF
中华人民共和国工业和信息化部
建材计量技术规范
JJF（建材)150—2018
卫生洁具便器用水量及冲洗性能综合测
试装置校准规范
Calibration Specification for Integrated Testing Devices for Water
Consumption and Flushing Performance of Sanitary Ware
2018-10-22发布
2018-12-01实施
中华人民共和国工业和信息化部 发布 JJF(建材)150—2018
卫生洁具便器用水量及冲洗性能综合
测试装置校准规范
JJF(建材)150—2018
Calibration Specification for Integrated Testing Devices for Water Consumption and Flushing
Performance of SanitaryWare
归口单位：中国建筑材料联合会主要起草单位：中国建材检验认证集团（陕西）有限公司参加起草单位：广州蒙娜丽莎卫浴股份有限公司
台州市质量技术监督检测研究院国家建筑卫生陶瓷质量监督检验中心杭州市质量技术监督检测院重庆国之四维卫浴有限公司
本标准委托全国建材计量技术委员会负责解释 JJF(建材)150—2018
本规范主要起草人：
张帆 (中国建材检验认证集团(陕西)有限公司) 参加起草人：
吴意 朱育军 袁芳丽 丁伟刚商蓓 王 泽 刘 川 王世友陈媛媛 尹君 胡德春 李治吴浩 朱雪丹 田涛 张岚王远 李雯 李美川 段坤利李东原 JJF(建材)150——2018
目 次
(II) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (5) (7)
引言. 1范围. 2引用文件. 3术语和定义， 4 概述. 5计量特性 5.1用水量测量示值误差 5.2用水量测量重复性 6校准条件和校准仪器， 6.1环境条件. 6.2设备条件. 6.3校准用设备， 7校准项目和校准方法 7.1用水量测量示值误差 7.2用水量测量重复性 8校准结果. 9复校时间间隔，附录A 卫生洁具便器用水量及冲洗性能综合测试装置校准记录参考格式附录B 卫生洁具便器用水量及冲洗性能综合测试装置校准证书附录C卫生洁具便器用水量及冲洗性能综合测试装置校准结果的测量不确定度评定（8） JJF(建材)150—2018
引言
本规范以JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、
JJF1059.1《测量不确定度评定与表示》为基础性规范进行编写。
本规范为首次发布。
II JJF(建材)150—2018
卫生洁具便器用水量及冲洗性能综合测试装置校准规范
1范围
本规范适用于卫生洁具便器用水量及冲洗性能综合测试装置、卫生洁具便器用水量测试装置，其他相同功能的产品可参照此规范进行。 2引用文件
本规范引用下列文件： GB/T6952卫生陶瓷 GB/T9195建筑卫生陶瓷分类及术语凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单)适用于本规范。 3术语和定义
GB/T6952和GB/T9195界定的以及下列术语和定义适用于本规范。 3.1卫生洁具便器用水量及冲洗性能综合测试装置testingdeviceforwaterconsumption andflushingperformanceofsanitaryware
对坐便器、小便器及跨便器产品依据GB/T6952进行用水量及冲洗性能综合测试的装置。
4概述
卫生洁具便器用水量及冲洗性能综合测试装置是指参照GB/T6952检测坐便器、小便器及跨便器产品用水量和冲洗性能评价的测试装置。
卫生洁具便器用水量及冲洗性能综合测试装置主要包括检测安装台架、供水系统、测试系统几部分组成。供水系统是按照GB/T6952中的要求来配置，为测试提供规定压力流量的供水；测试系统是用便器冲水量的质量与体积转换来实现测量便器用水量的功能。
测试装置示意图见图1。
O
300 mm 200mm 3— 一流量计； 7压力表： 11—一用水量接收装置。
1——供水管道； 5——调压器； 9软管；
2——过滤器； 6-—阀门； 10——样品；
4——供水管； 8——球阀或闸阀；
图1 测试装置测试系统示意图 JJF(建材)150—2018
5计量特性 5.1用水量测量示值误差
用水量测量示值最大允许误差为士0.05L。 5.2用水量测量重复性
同等条件下，多次称量结果的差值，应不大于5.1规定的最大允许误差的绝对值。
6校准条件 6.1环境条件 6.1.1环境温度：10℃~35℃。 6.1.2相对湿度：不大于80%。 6.1.3周围无腐蚀性介质。 6.1.4 附近无影响实验结果的振源。 6.2设备条件
设备的供水系统、管路结构等要求需满足GB/T6952的相关规定。 6.3校准用设备
校准时需要用到的设备：符合GB/T6952要求的合格便器，经国家相关机构计量的秤 (精度高于设备所使用秤的3倍）。
7校准项目和校准方法
7.1用水量测量示值误差 7.1.1水箱式便器测试装置
将任意一款符合GB/T6952要求的合格便器放置在设备上，连接进水管路，供水压力设定为静压0.35MPa，待水箱进满水后，正常启动冲水装置，找一个适当的容器将便器的用水量完全收集起来，先用经国家相关机构计量的秤测量便器用水量并记录为M1，然后再使用设备测量此次便器的用水量并记录为M2，然后计算用水量测试的示值误差AM，连续测试6次然后6次中的最大误差值作为示值误差。
(1)
AM=M,-M,
7.1.2冲洗阀式便器测试装置
将任意一款符合GB/T6952要求的合格便器放置在设备上，连接进水管路，供水压力设定为静压0.24MPa，正常启动冲水装置，找一个适当的容器将便器的用水量完全收集起来，先用经国家相关机构计量的秤测量便器用水量并记录为M'，然后再使用设备测量此次便器的用水量并记录为M2'，然后计算用水量测试的示值误差AM，连续测试6次然后6 次中的最大误差值作为示值误差。
AM'= M,-M,
(2)
2 JJF（建材)150—2018
7.1.3其他
若该设备有两种方式的测试装置时两种测试装置都要计量，若只有其中一种，则按照其测试装置选择对应的测试方法。 7.2用水量测量重复性 7.2.1水箱式便器测试装置
将任意一款符合GB/T6952要求的合格便器放置在设备上，连接进水管路，供水压力设定为静压0.35MPa，待水箱进满水后，测量并记录便器水箱的工作水位及水封深度（若有时），正常启动冲水装置，连续测量6次便器的用水量（每次测量时必须保证便器有相同的工作水位及水封深度）并记录为m1，m2，m3，，m6，然后计算并记录6次测量值最大值与最小值的差值的差值△m;作为重复性。 7.2.2冲洗阀式便器测试装置
将任意一款符合GB/T6952要求的合格便器放置在设备上，连接进水管路，供水压力设定为静压0.24MPa，正常启动冲水装置，连续测量6次便器的用水量并记录为m1，m2， m3'，，m6'，然后计算并记录连续6次测量值的最大值和最小值的差值△m作为测量重复性。· 7.2.3其他
若该设备有两种方式的测试装置时两种测试装置都要计量，若只有其中一种，则按照其测试装置选择对应的测试方法， 8校准结果
校准后，出具校准证书。校准证书至少应包含以下信息： 1）标题，“校准证书”； 2）实验室名称和地址； 3）证书或报告的唯一性标识（如编号），每页及总页数的标识； 4）送校单位的名称和地址； 5）被校对象的描述和明确标识； 6）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的接
收日期； 7）对校准所依据的技术规范的标识，包括名称及代号； 8）本次校准所用测量标准的溯源性及有效性说明； 9）校准环境的描述； 10）校准结果及其测量不确定度； 11）校准证书签发人的签名、职务或等效标识，以及签发日期。
9 复校时间间隔
校准时间间隔由用户根据使用情况自行确定，建议复校时间为1年。 注：由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸因素所决定的，因
3
