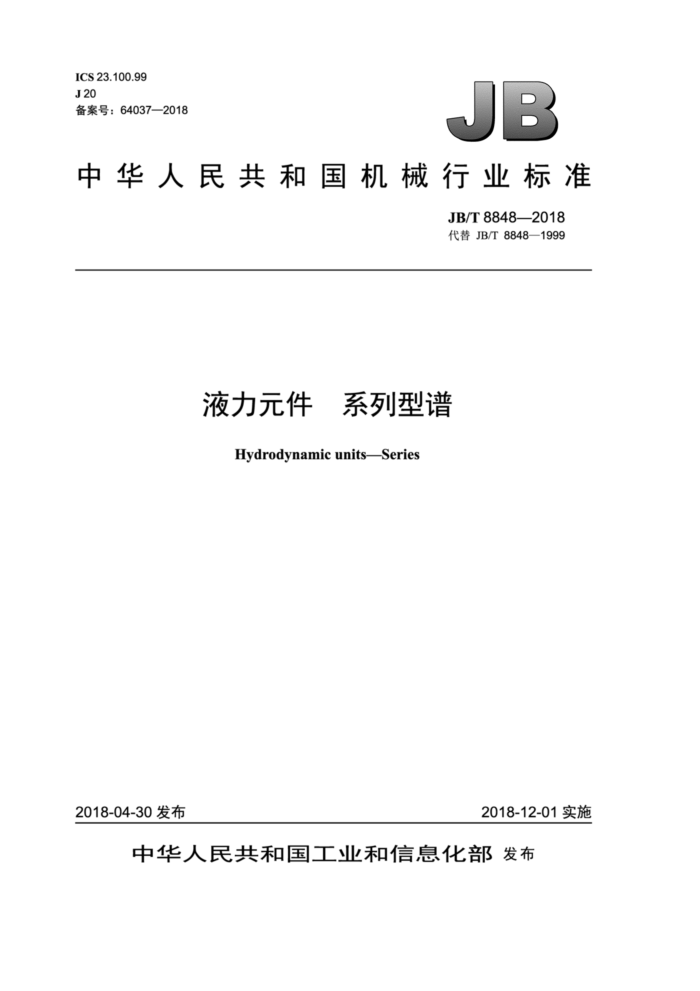

JB/T 8848-2018 液力元件 系列型谱 ICS 23.100.99 J20 备案号:64037—2018
JB
中华人民共和国机械行业标准
JB/T 88482018 代替 JB/T 8848—1999
液力元件 系列型谱
Hydrodynamic unitsSeries
2018-12-01实施
2018-04-30 发布
中华人民共和国工业和信息化部 发布 JB/T 8848—2018
目 次
前言.. 范围.. 2规范性引用文件 3液力偶合器, 3.1 一般要求... 3.2液力偶合器的分类体系 3.3液力偶合器的型式. 3.4循环圆有效直径.. 3.5液力偶合器系列型谱 4液力变矩器, 4.1 一般要求.. 4.2 液力变矩器的分类体系 4.3 液力变矩器的型式. 4.4 液力变矩器系列型谱.
II
10
图 1 推荐的YOX,液力偶合器工作腔模型图 2 推荐的YOX,液力偶合器功率图谱.. 图3 推荐的YOT。液力偶合器工作腔模型. 图 4 推荐的YOT。液力偶合器功率图谱. 图 5 常用的YOJ.液力减速器工作腔模型(前倾斜叶片)图 6 YOJ.290车辆式液力减速器功率图谱. 图7 推荐的YJ液力变矩器工作腔模型... 图 8 YJ液力变矩器功率图谱.. 图9 推荐的YJSW液力机械变矩器工作腔模型,图10 YJSW液力机械变矩器功率图谱.. 图 11 推荐的YJZW液力变矩器工作腔模型图 12 YJZW液力变矩器功率图谱. 表 1 液力偶合器型式与代号表 2 普通型液力偶合器类别与代号表 3 限矩型液力偶合器类别与代号表 4 调速型液力偶合器类别与代号,表5 液力偶合器传动装置类别与代号表6 液力减速器类别与代号表7 液力偶合器循环圆有效直径系列表 8 液力偶合器系列型谱表9 液力变矩器型式与代号表10 液力变矩器系列型谱.
**8
8
.10 .11 1 12 12 13
10 ..14
I JB/T 8848—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8848一1999《液力元件 系列型谱》,与JB/T8848一1999相比主要技术变化如下:
修改了规范性引用文件的年代号并增加了部分引用标准(见第2章);修订了液力偶合器的分类体系(见3.2);修订了液力偶合器的型号的表示方式(见3.3.2);增加了液力偶合器型式与代号(见表1);增加了普通型液力偶合器类别与代号(见表2);增加了限矩型液力偶合器类别与代号(见表3);增加了调速型液力偶合器类别与代号(见表4);增加了液力偶合器传动装置类别与代号(见表5);增加了液力减速器类别与代号(见表6);修订了液力偶合器标记示例(见3.3.3);修订了液力偶合器循环圆有效直径(见3.4);修订了YOX 液力偶合器功率图谱(见3.5.1.2);修订了 YOTc液力偶合器功率图谱(见3.5.2.2);修订了 液力偶合器系列型谱(见表8);修订了液力变矩器的分类体系(见4.2);增加了液力变矩器型式与代号(见表9);修订了YJ液力变矩器功率图谱(见4.4.1.2);修订了液力变矩器系列型谱(见表10。
本标准由中国机械工业联合会提出。 本标准由全国连续搬运机械标准化技术委员会(SAC/TC331)归口。 本标准负责起草单位:北京起重运输机械设计研究院有限公司。 本标准参加起草单位:广东中兴液力传动有限公司、北京理工大学、山东源根石油化工有限公司、
天津工程机械研究院、宁波欧特传动技术有限公司、烟台裕华液力机械有限公司。
本标准主要起草人:邢蕾、黄健、闫清东、袁俊洲、李淑萍、黄性富、王荣健。 本标准所代替标准的历次版本发布情况为:
JB/T8848—1999。
II JB/T 8848—2018
液力元件 系列型谱
1 范围
本标准规定了液力元件(液力偶合器与液力变矩器的统称)产品的品种、分类构成与其腔型及功率图谱。
本标准适用于液力偶合器与液力变矩器的分类、产品开发和应用选型。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T5837 液力偶合器型式和基本参数 GB/T10429 单级向心涡轮液力变矩器 型式和基本参数 GB/T10856 双涡轮液力变矩器 技术条件 CB/T 1123 轴流涡轮液力变矩器 基本参数
3液力偶合器
3.1一般要求
液力偶合器的分类体系、型式及标记应符合GB/T5837的规定。 3.2液力偶合器的分类体系 3.2.1普通型液力偶合器类别 3.2.1.1按传动结构特征分为:
a)简单直联式普通型液力偶合器; b)配带轮式普通型液力偶合器(平行传动)。
3.2.1.2 2按安装型式分为:
a)卧式普通型液力偶合器; b)立式普通型液力偶合器。
3.2.2 限矩型液力偶合器类别 3.2.2.1按腔型结构特征分为:
a)静压泄液式限矩型液力偶合器; b)动压泄液式限矩型液力偶合器; c)复合泄液式限矩型液力偶合器; d)阀控延充式限矩型液力偶合器。
3.2.2.2 2按传动结构特征分为:
a)简单直联式限矩型液力偶合器;
1 JB/T 8848—2018
b)配制动轮式限矩型液力偶合器; c)配带轮式限矩型液力偶合器。
3.2.2.3 3按使用联轴器分为:
a)梅花型弹性联轴器式限矩型液力偶合器; b)弹性套柱销联轴器式限矩型液力偶合器(易拆卸式); c)膜片式联轴器式限矩型液力偶合器; d)齿式联轴器式限矩型液力偶合器。
3.2.2.4按驱动型式分为:
a)外轮驱动限矩型液力偶合器; b)内轮驱动限矩型液力偶合器。
3.2.2.5 5按工作腔数量分为:
a)单工作腔限矩型液力偶合器; b)双工作腔限矩型液力偶合器。
3.2.2.6 ,按安装型式分为:
a)卧式限矩型液力偶合器; b)立式限矩型液力偶合器。
3.2.3 3调速型液力偶合器类别 3.2.3.1 1按调节方式分为:
a)进口调节式调速型液力偶合器; b)出口调节式调速型液力偶合器; c)复合调节式调速型液力偶合器。
3.2.3.2 2按调节机构分为:
a)伸缩导管式调速型液力偶合器; b)泵控式调速型液力偶合器; c)阀控式调速型液力偶合器。
3.2.3.3 3按箱体结构分为:
a)安装板式调速型液力偶合器; b)水平剖分式调速型液力偶合器; c)侧装式调速型液力偶合器; d)圆筒式调速型液力偶合器; e)回转壳体式调速型液力偶合器。
3.2.3.4按安装型式分为:
a)卧式调速型液力偶合器; b)立式调速型液力偶合器。
3.2.4液力偶合器传动装置类别 3.2.4.1按齿轮布置特点分为:
a)前置齿轮式液力偶合器传动装置; b)后置齿轮式液力偶合器传动装置; c)复合齿轮式液力偶合器传动装置。
3.2.4.2 2按齿轮增速、减速分为:
a)增速型液力偶合器传动装置; b)减速型液力偶合器传动装置。
2 JB/T8848—2018
3.2.4.3 3按安装型式分为:
a)卧式液力偶合器传动装置; b)立式液力偶合器传动装置。
3.2.5 液力减速器(液力制动器)类别
按用途分为: a)车辆用液力减速器; b)固定设备用液力减速器。
3.2.6 ,可同步液力偶合器类别
可同步液力偶合器不分类别。
3.2.7液力变矩偶合器类别
液力变矩偶合器不分类别。 3.3液力偶合器的型式 3.3.1型式
液力偶合器分为普通型、限矩型、调速型液力偶合器三种基本型式与液力偶合器传动装置、液力减速器、可同步液力偶合器、液力变矩偶合器四种派生型式。 3.3.2型号
型号表示方法如下:
0000
YO
使用介质代号,油介质不表示,水介质用S表示工作轮许用最高转速,单位为转每分(r/min)(用于调速型及传动装置等,为可选项)循环圆有效直径,单位为毫米(mm),见表7 类别代号(可有多项,按类别与代号表列顺序表示),见表2~表6 型式代号,见表1 液力偶合器代号
注:“循环圆有效直径”后“/”只在标注“工作轮许用最高转速”时同时标注,否则不标注。
表1 液力偶合器型式与代号调速型 液力偶合器
普通型液力偶合器 液力偶合器 液力偶合器 传动装置
限矩型
可同步
液力变矩
液力减速器 液力偶合器 偶合器 J
型式代号
P
x
T
c
K
B
表2普通型液力偶合器类别与代号按传动结构特征分类
分类方法类别代号
按安装型式分类
简单直联式
配带轮式
卧式一
立式 L
P
3 JB/T 8848—2018
表3 3限矩型液力偶合器类别与代号
分类方法 结构特征分类
按腔型
按传动结构特征分类
按使用联轴器分类
按驱动型式 按工作腔 按安装分类 数量分类 型式分类
静 动 复 阀 简 配 配 梅 弹 膜 齿 外 内 单 双 卧 立压 压 合 控 单 制 带 花 性 片 式 轮 轮 工 工 式 式泄 泄 泄 延 直 动 轮 型 套 式 联 驱 驱 作 作液 液 液 充 联 轮 式 弹 柱 联 轴 动 动 腔 腔
类别 式 式 式 式 式 式
性 销 轴 器联 联 器 式轴 轴 式器 器式 式
代号JDF V 表中按传动结构特征分类、按工作腔数量分类、按安装型式分类必须在型号中表示,其他为可选项,根据需要表示。
N 一 s- L
E M C
Z P
表4 调速型液力偶合器类别与代号
分类
按安装型式分类
方法 按调节方式分类
按调节机构分类
按箱体结构分类
进 出 复 伸 泵 阀 安 水 侧 圆 回 卧 立类 口 口 合 缩 控 控 装 平 装 简 转 式 式
调 调 调 导 式 式 板 剖 式 式 壳

体式
节 节 节 管式 式 式 式
式 分

- B V 一 P s Y H - L 表5 液力偶合器传动装置类别与代号
代号 J c
按安装型式分类
分类方法类别 前置齿轮式 后置齿轮式 复合齿轮式 增速型 减速型代号
按齿轮布置特点分类
按齿轮增速、减速分类
立式 L
卧型 -
Q
H
F
z
J
表6液力减速器类别与代号
分类方法类别代号
按用途分类
车辆用 c
固定设备用
G
3.3.3 标记示例
a)循环圆有效直径为560mm、 复合泄液式、配制动轮的水介质限矩型液力偶合器,标记为:
液力偶合器YOXrz560SJB/T8848—2018
b)循环圆有效直径为560mm、出口调节式、伸缩导管式、水平剖分式、泵轮最高转速为3000r/min
的调速型液力偶合器,标记为:
液力偶合器 YOTcp560/3000 JB/T8848—2018
4 JB/T 8848—2018
c)循环圆有效直径为560mm、前置齿轮式、增速型液力偶合器传动装置,标记为:
液力偶合器传动装置YOCoz560JB/T8848—2018
3.4循环圆有效直径
液力偶合器循环圆有效直径应符合表7的规定。
表7 液力偶合器循环圆有效直径系列
单位为毫米 450 1 550
180 500
200 560
220 650
250 750
280 875
320 1 000
360 1 150
400 1 320
3.5液力偶合器系列型谱(见表8)
表8 液力偶合器系列型谱
循环圆有效直径 mm
品种 180200
250 280 1320 360 400 450 500 ou 650 750 875 1000115013201550
220
系统型谱 . . . . . . . . . . 0
简单直联式配带轮式静压泄液式动压泄液式复合泄液式阀控延充式进口调节式出口调节式复合调节式前置齿
. . .
. . .
.
普通型
.
. . 0 0 0 0
O
.
. .
.
O
C
. 0 . . 0
C
C
C
C
C
C
C
.
. . .
C
C
C
C
C
C
C
限矩型
. .
. . . 0 0 0 0
. . . C . . .
. . . C
. 0 0 0 0 0 0
C
O
C
C
. . . O . 0
. C
C
O
调速型
.
0
. C C .
.
. . . . . 0 0 0 0 0 0 0
.
C
. C
液力偶 轮式合器传 后置齿
. . . . . . . . 0 . . . . 0 0 0 0 0 0
轮式复合齿轮式
动装置
液力减 车辆用速器 固定设
0
备用注: · 已发展;O 待发展。
5
