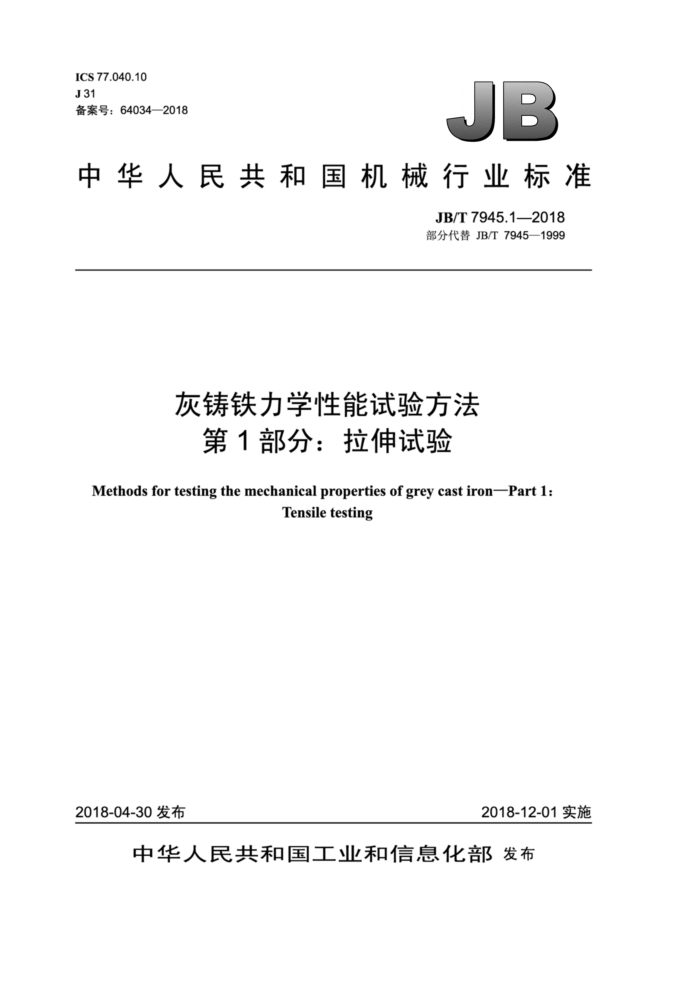

ICS 77.040.10 J31 备案号：64034—2018
JB
中华人民共和国机械行业标准
JB/T7945.1—2018 部分代替JB/T7945—1999
灰铸铁力学性能试验方法
第1部分：拉伸试验
MethodsfortestingthemechanicalpropertiesofgreycastironPart1:
Tensile testing
2018-12-01实施
2018-04-30发布
中华人民共和国工业和信息化部发布 JB/T7945.1—2018
目 次
前言... 1范围.. 2规范性引用文件 3试样 3.1单铸试棒 3.2附铸试棒（块） 3.3拉伸试样规格. 4试验设备 5试验环境， 6试验程序， 6.1 试样原始横截面积的测定 6.2 试验设备调零 6.3 试样夹持.. 6.4试验速率. 7抗拉强度的测定， 7.1 抗拉强度的计算.. 7.2 试验结果的有效性. 7.3 试验结果数值修约. 8 试验报告
图1 单铸试棒图2 附铸试棒.. 图3 附铸试块... 图4 A型拉伸试样图5 B型拉伸试样.. 表1 A型与B型拉伸试样尺寸 JB/T7945.1—2018
前言
JB/T7945《灰铸铁力学性能试验方法》分为两个部分：
第1部分：拉伸试验；第2部分：弯曲试验。
本部分为JB/T7945的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分部分代替JB/T7945—1999《灰铸铁 力学性能试验方法》，与JB/T7945一1999相比主要技
术变化如下：
修改了标准的适用范围；一修改了原标准对拉伸试样的规定内容；增加了对试验设备的要求；一重新编写了试验程序；一修改了试验报告；删除了原标准的附录。
本部分由中国机械工业联合会提出。 本部分由全国铸造标准化技术委员会（SAC/TC54）归口。 本部分负责起草单位：上海轨道交通检测技术有限公司。 本部分参加起草单位：安徽省机械科学机械所、安徽神剑科技股份有限公司、兰州兰石检测技术有
限公司、日月重工股份有限公司、沈阳铸造研究所。
本部分主要起草人：陈开来、施风华、吴海平、姚彪、史伟、傅明康、张寅。 本部分所代替标准的历次版本发布情况为：
JB/T7945—1999。
II JB/T7945.1—2018
灰铸铁力学性能试验方法第1部分：拉伸试验
1范围
JB/T7945的本部分规定了灰铸铁材料拉伸试验用试样、试验设备、试验环境、试验程序、抗拉强度的测定和试验报告。
本部分适用于室温静拉伸载荷条件下，测定灰铸铁材料的抗拉强度。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T8170数值修约规则与极限数值的表示和判定 GB/T9439灰铸铁件 GB/T12160单轴试验用引伸计的标定 GB/T16825.1静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验
与校准 3试样 3.1单铸试棒
单铸试棒应按GB/T9439的规定进行浇注（见本部分图1)，试棒的长度L根据拉伸试样的长度确定。
6(50±5)
>50
≥50
图1单铸试棒
1 JB/T7945.1—2018
3.2附铸试棒（块） 3.2.1 当铸件壁厚超过20mm而重量又超过2000kg时，也可采用与铸件冷却条件相近的附铸试棒（见图2）或附铸试块（见图3）加工成的试样进行拉伸试验。
50±5
$30($50)
55±
R15(R25)*
5
图2附铸试棒
图3附铸试块
3.2.2附铸试棒与附铸试块应按GB/T9439的规定进行浇注。试棒与试块的长度L根据拉伸试样的长度确定。
注：图2中$30mm的附铸试棒和图3中R15mm的附铸试块用于壁厚小于80mm的铸件；图2中$50mm的附铸试
棒和图3中R25mm的附铸试块用于壁厚大于或等于80mm的铸件。
3.3拉伸试样规格
3.3.1拉伸试样的型式可采用图4或图5的型式，尺寸见表1。
/R32
R a) A;型
L
/Ra32
S
R b) A2型
L
Ra 6.
图4 A型拉伸试样 JB/T 7945.1—2018
/Ra 3.2
0
L
L.
L
a) B;型
/Ra3.2
3 L
/Ra 6.3 (V)
b) B2型图5 B型拉伸试样
表1 A型与B型拉伸试样尺寸
单位为毫米
平行段 圆弧 螺纹头部试样 螺纹最小 光滑头部试样的夹 光滑头部试样的 B类试样的最小平直径d 半径R 的螺纹规格b 长度Lb 持端最小直径d 头部最小长度L， 行段长度Le
10 12 16 18 24 25 32 42
13 25 30 40 50 60 75 90
6±0.1 ≥1.5do M10X1.5 8±0.1 ≥1.5do M12X1.75 10±0.1 ≥1.5do M16X2.0 12.5±0.1 ≥1.5do M20×2.5 16±0.1 ≥1.5do M24X3.0 20±0.1 25 M28X3.5 25±0.1 ≥1.5do M36X4.0 32±0.1 ≥1.5do M45X4.5
15 15 20 24 26 30 35 50
30 30 40 48 55 60 70 85
注1：L,应大于Ls。 注2：黑体字标出的尺寸为标准试样尺寸。 ：根据此数据计算试样横截面尺寸。 推荐尺寸。
b:
3.3.2 单铸试棒与附铸试棒（块）试验时，应采用平行段直径为20mm的拉伸试样，本体试样根据试验机夹具类型，其两端夹持部分可以加工成螺纹形式或采用光滑形式。
试验设备 4.1 抗拉试验机应满足GB/T228.1的技术要求。 4.2 试验机的测力系统应按GB/T16825.1进行检验和校准，其准确度应不低于1级。 4.3 引伸计应按GB/T12160进行标定，其准确度应不低于1级。
4
试验环境除非另有规定，试验应在10℃～35℃范围内进行。
5
m JB/T7945.1—2018
R So
. (3)
Rm
式中： Rm—抗拉强度，单位为兆帕（MPa)； Fm—试验过程中的最大力，单位为牛（N)。
7.2 试验结果的有效性
试验出现下列情况之一时，其结果无效： a）试验期间因设备故障影响了测量结果； b）试样断口显示出肉眼可见的铸造缺陷（如夹杂、气孔、冷隔等）或试样加工不当（如试样尺
寸、过渡圆角、表面粗糙度不符合要求等）。
7.3 试验结果数值修约
抗拉强度R.应修约至1MPa， 修约规则按GB/T8170的规定执行。
8 试验报告
试验报告中一般应包括下列内容： a）本标准编号； b）试验日期、地点、 试验人员； c）试样标识； d）材料名称、牌号、铸造方式、热处理状态： e）试样制样方式、公称尺寸； f）试验设备； g）试验条件； h）试验结果； i）其他应报告的内容（如在试样断口上发现的缺陷等）。
5
