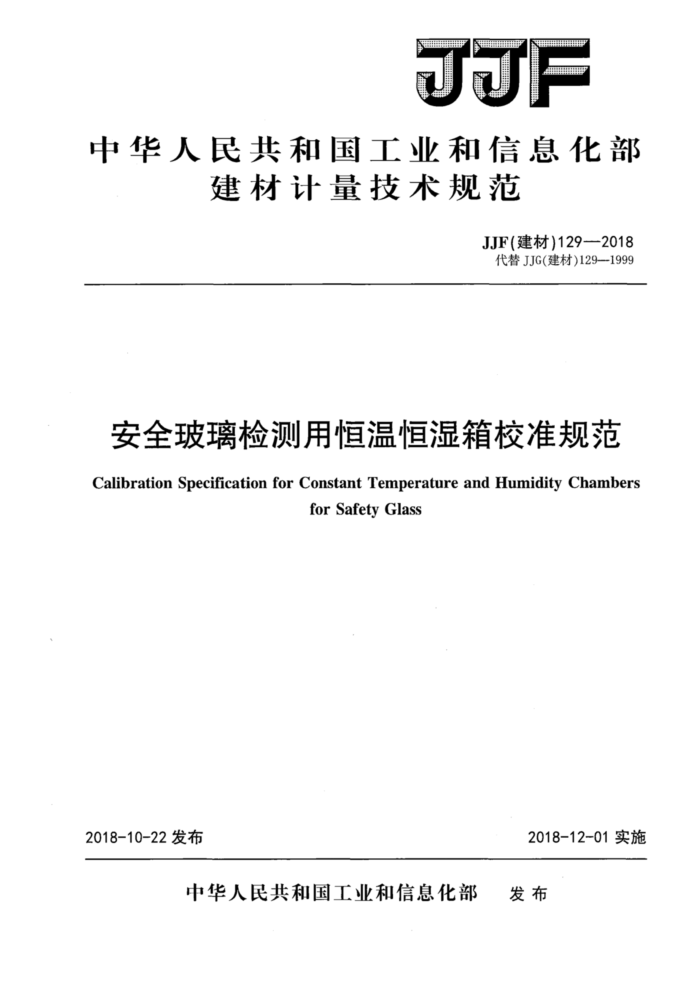

JJF
中华人民共和国工业和信息化部
建材计量技术规范
JJF（建材)129—2018 代替JJG(建材)129—1999
安全玻璃检测用恒温恒湿箱校准规范 Calibration Specification for Constant Temperature and Humidity Chambers
for Safety Glass
2018-10-22发布
2018-12-01实施
中华人民共和国工业和信息化部 发布 JJF(建材)129—2018
安全玻璃检测用恒温恒湿箱
校准规范
JJF（建材)129—2018 代替JJG(建材)129—1999
Calibration Specification for Constant Temperature
andHumidityChambersforSafetyGlass
归口单位：中国建筑材料联合会主要起草单位：中国建材检验认证集团股份有限公司参加起草单位：福耀玻璃工业集团股份有限公司
本标准委托全国建材计量技术委员会负责解释 JJF(建材)129—2018
本规范主要起草人：
王精精（中国建材检验认证集团股份有限公司）高宗楠（中国建材检验认证集团股份有限公司）李博野（中国建材检验认证集团股份有限公司）
参加起草人：
郑清伟（福耀玻璃工业集团股份有限公司）李娜（中国建材检验认证集团股份有限公司）隋超英（中国建材检验认证集团股份有限公司）王妍 （北京市建筑设计研究院有限公司）刘静（中国建材检验认证集团股份有限公司） JJF(建材)129—2018
目 次
引言
(II) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) .. (5) (6) (7) (10)
范围 2 引用文件
1
概述. 4 计量特性要求 5校准条件. 5.1环境条件， 5.2主要校准器及配套设备 6 校准项目和校准方法， 6.1 校准温、湿度点的选择. 6.2 测试点的位置 6.3 测试点的数量 6.4 温度的校准. 6.5 湿度的校准 6.6数据处理. 7 校准结果表达. 8 复校时间间隔附录A 安全玻璃检测用恒温恒湿箱校准记录参考格式附录B安全玻璃检测用恒温恒湿箱校准结果参考格式附录C安全玻璃检测用恒温恒湿箱温度偏差校准结果不确定度分析附录D安全玻璃温湿度试验仪湿度偏差校准结果不确定度分析
3 JJF(建材)129—2018
引言
本规范是以JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》为基础性规范进行编制。
本规范依据JJF1101一2003《环境试验设备温度、湿度校准规范》、GB/T5137.3《汽车安全玻璃试验方法第3部分：耐辐照、高温、潮湿、燃烧和耐模拟气候试验》的要求而制定。
本规范代替JJG（建材)126一1999《安全玻璃耐温湿试验仪校准规范》。 与原规程相比，新规程除编辑性修改外，主要技术变化如下：一增加了温、湿度均匀度、波动度计量特性；（见4表1)
更换了更为准确的校准器具：（见5.2表2) 修订了温、湿度偏差的校准方法及增加了温、湿度均匀度，波动度的校准方法； (见6) 修订了温、湿度校准点的位置及采样次数；（见图1，6.4，6.5) 增加了校准记录参考格式；（见附录A) 一增加了校准证书（内页)参考格式：（见附录B）一增加了不确定度评定。（见附录C)
-
II JJF（建材)129—2018
汽车安全玻璃光畸变仪校准规范
1范围
本规范适用于安全玻璃检测用恒温恒湿箱的校准。 2 引用文件
本规范引用下列文件： JJF1101一2003环境试验设备温度、湿度校准规范 JJF1071一2010国家计量校准规范编写规则 JJF1059.1一2012测量不确定度评定与表示 JJF1001一2011通用计量术语及定义 GB/T5137.3汽车安全玻璃试验方法第3部分：耐辐照、高温、潮湿、燃烧和耐模
拟气候试验
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 31 概述
安全玻璃检测用恒温恒湿箱系人工模拟气候环境设备之一，主要用于考核安全玻璃在高温、潮湿条件影响下所引起的性能变化，以及鉴别其耐高温、潮湿试验的能力试验之用。 4计量特性要求
安全玻璃检测用恒温恒湿箱的计量特性要求见表1。
表1计量性能要
温度范围温度偏差温度均匀度温度波动度相对湿度范围相对湿度偏差相对湿度均匀度相对湿度波动度
50℃ ±2℃ 2℃ ±1℃ 95% ±4% 5% ±3%
5 校准条件 5.1环境条件
1 JJF(建材)129—2018
5.1.1 温度：（15~35)℃ 5.1.2相对湿度：（30~85)%。 5.1.3气压：(86~106)kPa。 5.1.4其他条件：安全玻璃检测用恒温恒湿箱周围应无强烈震动及腐蚀性气体存在，避免其他冷热源影响。 5.2主要校准器及配套设备
主要校准器及配套设备，见表2。
表2主要校准器及配套设备
序号 1 2 3 6校准项目和校准方法 6.1校准温、湿度点的选择
测量范围
准确度等级/最大允许误差温度最大允许误差<0.3℃ 相对湿度最大允许误差
仪器设备名称温湿度记录仪
(0~100)℃
<±1%
温度传感器湿度传感器
(0~100)℃ (0~100)%RH
温度最大允许误差<0.5℃ 相对湿度最大允许误差
<±1%
校准温、湿度点一般应选择试验仪使用范围的上限、下限及中间点，校准温、湿度点温度50℃、相对湿度95%。 6.2测试点的位置
测试点的位置应分布在安全玻璃检测用恒温恒湿箱工作箱内的三个校准面上，称上、 中、下三层，中层为通过工作箱几何中心的平行于底面的校准工作面，测试点与工作室内壁的距离不小于各边长的1/10，遇风道时，此距离可加大，但不能大于500mm。如果安全玻璃检测用恒温恒湿箱带有样品架或样品车时，下层测试点可分布放在样品架或样品车上方10mm处。 6.3测试点的数量
温度测试点用A、B、C、E、F、G、H、0字母表示，湿度测试点用甲、乙、丙文字表示。 温度测试点为9个，湿度测试点为3个，0点位于中层几何中心，如图1所示。
上层
中层
下层
丙·A
OB
OE
F
甲·0
ZOG
OD
●H
门
门
门
图1 温湿度点测试位置
2 JJF（建材)1292018
6.4温度的校准
按6.2.2、6.2.3条规定布放温度传感器，将安全玻璃检测用恒温恒湿箱的温度控制器设定到所要求的标称温度，使安全玻璃检测用恒温恒湿箱正常工作。稳定后开始读数，每2min记录所有测试点的温度一次，在30min内共测试15次。 6.5湿度的校准
按6.3条规定布放湿度传感器，将安全玻璃检测用恒温恒湿箱的温、湿度控制器设定到所要求的标称湿度，使安全玻璃检测用恒温恒湿箱正常工作。稳定后开始读数，每2min 记录所有测试点的湿度一次，在30min内测试15次。 6.6数据处理 6.6.1温度偏差计算
(1)
Ata = ta -to
式中： Atd.温度偏差，℃； to一一中心点n次测量的平均值，℃; t一试验仪显示温度平均值，℃；
6.6.2温度均匀度计算
安全玻璃检测用恒温恒湿箱在稳定状态下，在30min内（每2min测试一次）每次测试中实测最高温度与最低温度之差的算术平均值。
(nn二lmin)
Nt, =
(2)
>
台1 15
式中： Atu-温度均匀度，℃； timax一一各校准点在第i次测得的最高温度，℃； timin一一各校准点在第i次测得的最低温度，℃。
6.6.3温度波动度计算
安全玻璃检测用恒温恒湿箱在稳定状态下，箱体中心点温度随时间的变化量，即中心点在30min内（每2min测试一次)实测最高温度与最低温度之差的一半，冠以“士”号。
t, =+ fomx - omin
(3)
2
式中： At一一温度波动度，℃； tomax-—中心点n次测量中的最高温度，℃； tomin一一中心点n次测量中的最低温度，℃。
6.6.4相对湿度偏差计算
(4)
ha= ha-ho
