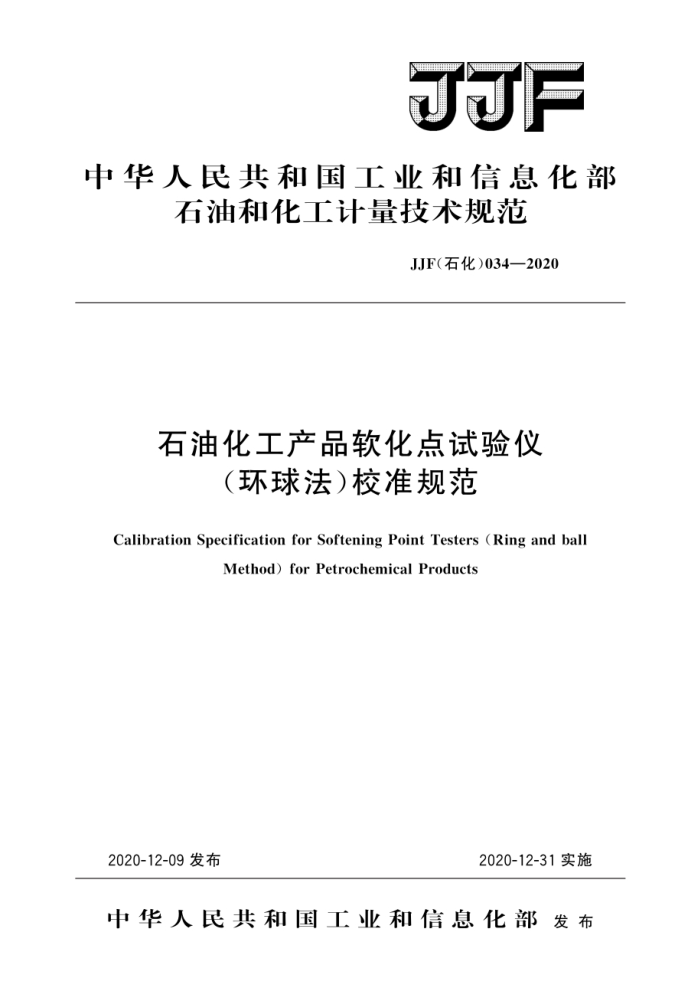

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF（石化）034一2020
石油化工产品软化点试验仪
（环球法）校准规范
Calibration Specification for SofteningPoint Testers (Ringand bal
Method)forPetrochemicalProducts
2020-12-09发布
2020-12-31实施
中华人民共和国工业和信息化部发布 JJF（石化）034—2020
石油化工产品软化点试验仪
（环球法）校准规范 Calibration Specificationfor
JJF（石化）034—2020
SofteningPointTesters(Ringand ball Method)forPetrochemicalProducts
归口单位：中国石油和化学工业联合会主要起草单位：浙江省化工研究院有限公司参加起草单位：浙江省化工产品质量检验站有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）034—2020
本规范主要起草人：
宋志杨（浙江省化工研究院有限公司）许丹红（浙江省化工研究院有限公司）王高升（浙江省化工研究院有限公司）
方路（浙江省化工研究院有限公司）吴燕芳（浙江省化工研究院有限公司）
参加起草人：
任斌（浙江省化工产品质量检验站有限公司） JJF（石化）034—2020
目 录
引言 1 范围
(I) (1) (1) (1) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (7) (8) (11)
引用文件 3 概述 4 计量特性 5 校准条件· 5. 1 环境条件. 5.2 测量标准及其他设备 6 校准项目和校准方法· 6. 1 校准项目· 6. 2 校准方法·
2
校准结果 7. 1 校准记录 7. 2 校准证书. 7. 3 不确定度. 8 复校时间间隔附录A 软化点试验仪（环球法）校准记录格式附录B车 软化点试验仪（环球法）校准证书的内页格式附录C 温度示值误差测量结果不确定度的评定示例附录D 升温速率测量结果不确定度的评定示例
2 JJF（石化）034—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行编制。
本规范主要参考GB/T2294一2019《焦化固体类产品软化点测定方法》、GB/T4507 2014《沥青软化点测定法环球法》、GB/T9284.1一2015《色漆和清漆用漆基软化点的测定第1部分：环球法》、GB/T12007.6一1989《环氧树脂软化点测定方法 环球法》、 GB/T15332一1994《热溶胶粘剂软化点的测定环球法》制定。
本规范为首次发布。
II JJF（石化）034—2020
石油化工产品软化点试验仪
（环球法）校准规范
1范围
本规范适用于环球法测定软化点的软化点试验仪的校准。
2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范，凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
软化点试验仪（环球法）主要将确定质量的钢球置于填满试样的铜环上，在水浴、 甘油浴、硅油浴等加热介质中，以规定升温速率加热，试样软化后，在一定重量钢球的负荷下，钢球从一定的高度下落，当钢球触及下承板上表面时的温度即为软化点温度。 软化点试验仪（环球法）（包括手动及自动）主要由钢球、铜环、钢球定位器、支撑环、 金属架等组件组成。典型的软化点试验仪（环球法）、铜环、钢球定位器、金属架、支撑环结构示意图见图1～图5。
单位为毫米
B
:
3
5
6
~ 9 10
百
图1软化点试验仪（环球法）示意图
1一温度计；2一上承板；3一框轴；4一钢球；5一钢球定位器； 6—铜环；7—支撑环；8—支承套；9—下承板；10—烧杯
1 JJF（石化）034—2020
单位为毫米
单位为毫米
，圆形内角
19. 8
$20, 64 $19. 05 @17, 46
23.0
C" $15. 88
41 0 *7
1 612
15. 9 19.0
图2 铜环（锥环）示意图
图3 铜环（肩环）示意图
单位为毫米
单位为毫米
$720.7
23 $21
@10
A—A
图4钢球定位器示意图
图5金属架示意图
单位为毫米
66. 5
图6支撑环示意图
