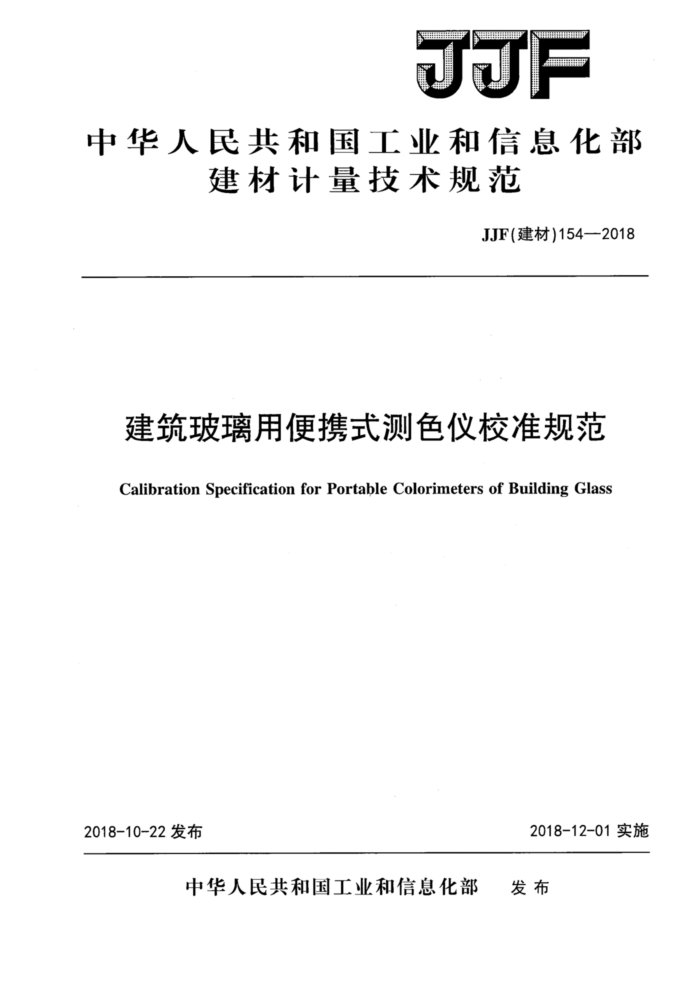

JJF
中华人民共和国工业和信息化部
建材计量技术规范
JJF(建材)154—2018
建筑玻璃用便携式测色仪校准规范
Calibration Specification for Portable Colorimeters of Building Glass
2018-12-01实施
2018-10-22发布
中华人民共和国工业和信息化部 发布 JJF（建材)154—2018
建筑玻璃用便携式测色仪
校准规范
JJF(建材)154—2018
Calibration Specification forPortable Colorimeters of
Building Glass
归口单位：中国建筑材料联合会
主要起草单位：北京奥博泰科技有限公司
建筑材料工业技术监督研究中心
参加起草单位：中国计量科学研究院
国家玻璃质量监督检验中心中国建筑科学研究院
本标准委托全国建材计量技术委员会负责解释 JJF(建材)154—2018
本规范主要起草人：
张喆民(北京奥博泰科技有限公司）孙若端（中国计量科学研究院）苑静 (北京奥博泰科技有限公司）王桓 (建筑材料工业技术监督研究中心)
参加起草人：
李勇（国家玻璃质量监督检验中心）黄达泉（北京奥博泰科技有限公司）杨华秋（中国建筑科学研究院） JJF(建材)154—2018
目次
(I) (1) (1) (1) (1) (1) (1) (2) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (6) (6) (7) (8) (11) (12) (15) (16)
引言 1范围. 2 引用文件， 3概述.. 3.1用途. 3.2原理.. 3.3结构.. 4计量特性. 4.1波长范围. 4.21 仪器可测间距上限 4.3元 示值误差 4.4.测量重复性， 5校准条件.. 5.1环境要求. 5.2 校准用标准样品， 6校准项目和校准方法 6.1 波长范围， 6.2 仪器可测间距上限， 6.3 示值误差. 6.4测量重复性. 7校准结果表达. 8 复校时间间隔附录A颜色及色差计算基础公式附录B 仪器可测间距上限与可测建筑玻璃组成结构的对照附录C 建筑玻璃用分光光度计校准记录参考格式. 附录D 校准证书（内页)参考格式附录E可见光反射比示值误差不确定度分析实例 JJF(建材)154—2018
引 .言
本规范以JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、 JJF1059.1《测量不确定度评定与表示》为基础性规范进行编写。
本规范的技术指标参考JJG867一1994《光谱测色仪检定规程》和JJG595一2002《测色色差计检定规程》的相关内容。
本规范为首次发布。
II JJF(建材)154—2018
建筑玻璃用便携式测色仪校准规范
1范围
本规范适用于建筑玻璃用便携式测色仪的校准。 2引用文件
本规范引用下列文件： GB/T2680建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外
线透射比及有关窗玻璃参数的测定
GB/T3979物体色的测量方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3概述 3.1用途
建筑玻璃用便携式测色仪用于测量单片、夹胶、中空等建筑玻璃的透射和反射颜色及色差。 3.2原理
建筑玻璃透射和反射颜色采用光谱光度测色法的测量原理。首先测量样品的光谱透射比和光谱反射比，在CIE标准照明体D65条件下，计算CIE1964标准色度系统中被测物体色的三刺激值Xio、Yio、Z10，再将Xio、Yio、Z1o经CIE1976均匀色空间转换公式计算得到色空间坐标L*（明度坐标）、α（颜色色品坐标）、b（颜色色品坐标），即为被测样品的透射颜色和反射颜色。两个颜色之间的色差按CIELAB均匀色空间色差公式计算。颜色及色差计算基础公式见附录A。按照GB/T2680中规定的方法，可将光谱透射比和光谱反射比数据计算获得可见光透射比（T）和可见光反射比（R）。
透明建筑玻璃具有规则透射和规则反射的特性，所以建筑玻璃用便携式测色仪应具有规则透射比和反射比测试功能。具有可见光透射比、可见光反射比测试功能的仪器应符合 GB/T2680中的测定要求。建筑玻璃用测色仪可分为两类，一类只能测量单片玻璃，另一类兼具测量中空玻璃的功能。 3.3结构
建筑玻璃用分光光度计按光谱分光的位置分为试样之前光谱分光和试样之后光谱分光两类。仪器主要由光源、光、准直透镜、积分球、光谱分光装置、光电探测器和信号采集与处理单元等组成。入射样品之后光谱分光的透射测量原理示意图如图1所示，如果采用入射样品之前光谱分光，光源应包括光谱分光装置。测试试样透射比时，光电探测器接收的光应包含试样各玻璃表面多次反射而出射的透射光部分。
1 JJF(建材)154——2018
XX
说明：
5——积分球；
一光源；一光阑； 3—准直透镜： 4——样品；
2
一光谱分光装置： 7——光电探测器； 8信号采集与处理单元。
图1透射测量原理示意图
入射样品之后光谱分光的反射测量原理示意图如图2所示。如果采用入射样品之前光谱分光，光源应包括光谱分光装置。测试试样反射比时，光电探测器接收的光应包含试样各玻璃表面多次反射而出射的反射光部分，
--
说明： 1--—光源； 2---光阑； 3——准直透镜； 4——样品； 5一一积分球；一光谱分光装置；
一入射角：一接收角。
-
6-
一光电探测器： 8—一信号采集与处理单元。
图2反射测量原理示意图
在垂直反射测量8°：8°几何条件下，入射角α和接收角β为8°。
4计量特性
2 JJF（建材)154—2018
4.1 波长范围
测色仪测量波长范围应包含380nm~780nm。 4.2仪器可测间距上限
只具有测量单片玻璃功能的仪器和兼具有中空玻璃测量功能仪器，其仪器可测间距上限基本要求参见表1。
表1 仪器可测间距上限的要求具有单片玻璃测量功能的测色仪 《」具有中空玻璃测量功能的测色仪
计量特性仪器可测间距上限注1：通过在试样与仪器测量面之间插入不同厚度的间隔圈，测得的颜色坐标偏差超出规定范围前
不小于10mm
不小于30mm
间隔圈总厚度即为仪器可测间距上限，其用于评价仪器测量厚玻璃或中空玻璃的能力。仪器可测间距上限与常见建筑玻璃组成结构的对照参数，参见附录B。
注2：以上所有指标不是用于合格判别，仅供参考。 4.3示值误差
测色仪的测试示值误差要求参见表2。
表2测色仪的测试示值误差要求
测试类型
计量特性
示值误差绝对值
单片玻璃测色仪中空玻璃测色仪
≤1.5% ≤2.0% ≤1.5 ≤1.5 ≤2.0% ≤2.0% ≤2.0 ≤1.5
可见光透射比(T)
透射
透射颜色的明度坐标L” 透射颜色的色品指数坐标α'、b"
单片玻璃测色仪中空玻璃测色仪
可见光反射比(R,)
反射
反射颜色的明度坐标L 反射颜色的色品指数坐标α、b*
注：以上所有指标不是用于合格判别，仅供参考。 4.4 测量重复性
测色仪的测量重复性要求参见表3。
表3测量重复性要求
测试类型
计量特性可见光透射比(T) 透射颜色明度坐标L"
测量重复性 ≤0.5%
透射
≤0.5 ≤0.5 ≤0.5% ≤0.5 ≤0.5
透射颜色色品指数坐标α、b
可见光反射比(R) 反射颜色明度坐标L
反射
反射颜色色品指数坐标α、b"
注：以上所有指标不是用于合格判别，仅供参考，
3
