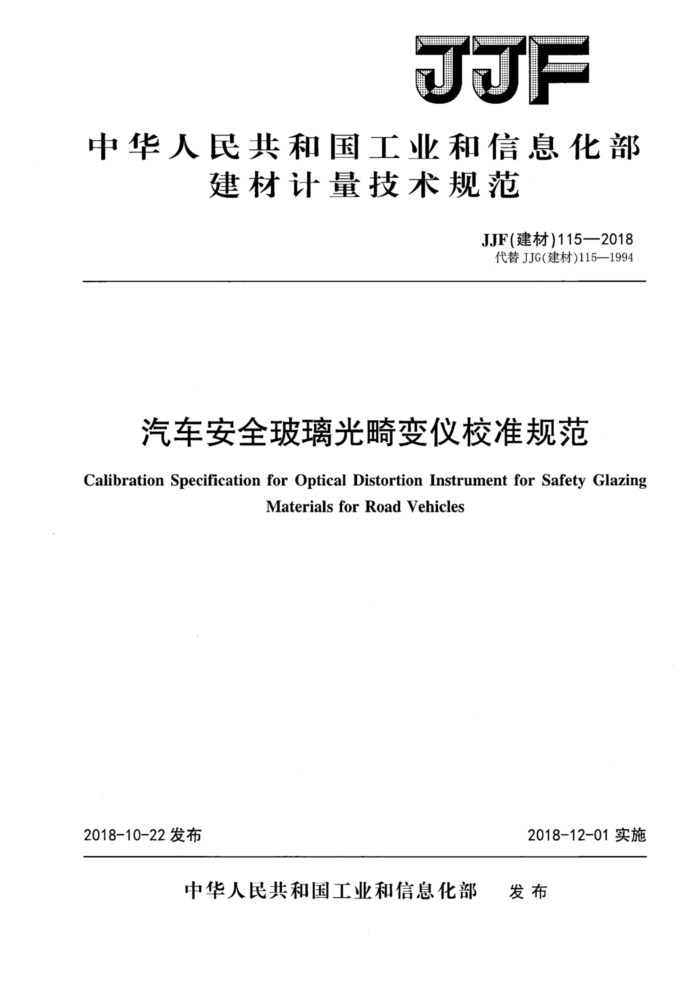

JJF
中华人民共和国工业和信息化部
建材计量技术规范
JJF（建材）115—2018 代替JJG(建材)115—1994
汽车安全玻璃光畸变仪校准规范 Calibration Specification for Optical Distortion Instrument for Safety Glazing
MaterialsforRoadVehicles
2018-10-22发布
2018-12-01实施
中华人民共和国工业和信息化部 发布 JJF(建材)115—2018
汽车安全玻璃光畸变仪
校准规范
JJF(建材)115—2018 代替JJG(建材)115—1994
Calibration Specification for Optical Distortion Instrument for Safety Glazing Materials for Road
Vehicles
归口单位：中国建筑材料联合会
主要起草单位：中国建材检验认证集团股份有限公司
参加起草单位：福耀玻璃工业集团股份有限公司
中测国信（北京）计量检测技术有限公司
本标准委托全国建材计量技术委员会负责解释 JJF(建材)115—2018
本规范主要起草人：
王精精（中国建材检验认证集团股份有限公司）李博野（中国建材检验认证集团股份有限公司）高宗楠（中国建材检验认证集团股份有限公司）
参加起草人：
许小芳（福耀玻璃工业集团股份有限公司）梁爽（中国建材检验认证集团股份有限公司）杨平平（中国建材检验认证集团股份有限公司）王妍 (北京市建筑设计研究院有限公司）包雾（中国建材检验认证集团股份有限公司） JJF(建材)115—2018
目 次
(II) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (4) (5) (7)
引言. 1 范围. 2 引用文件. 3 概述.. 4 计量特性要求 5 校准条件. 5.1环境条件. 5.2外观要求， 5.3主要校准器及配套设备 6校准项目和校准方法 6.1校准项目.. 6.2校准方法. 7校准结果表达. 8复校时间间隔. 附录A校准报告内页格式. 附录B校准数据原始记录附录C汽车安全玻璃光畸变仪示值误差测量结果不确定度分析实例
- JJF(建材)115—2018
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》编制，与GB/T5137.2《汽车安全玻璃试验方法第2部分：光学性能试验》共同构成支撑本校准规范制定工作的基础。
本规范代替JJG（建材)115一1994《汽车安全玻璃光畸变仪校准规范》。 与原规程相比，新规程除编辑性修改外，主要技术变化如下：
修订了本体光畸变量为计量特性；（见4) 修订了距离参数为校准条件；（见5.2）修订了本体光畸变量的校准方法；（见6.2) 一增加了校准记录参考格式；（见附录A）一增加了校准证书（内页)参考格式；（见附录B) 一增加了不确定度评定。（见附录C)
-
II JJF(建材)115—2018
汽车安全玻璃光畸变仪校准规范
1 范围
本校准规范适用于符合GB/T5137.2汽车安全玻璃光畸变仪的校准。 2引用文件
本规范引用下列文件： GB/T5137.2汽车安全玻璃试验方法第2部分：光学性能试验凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3 概述
光畸变仪是用于测定汽车安全玻璃光畸变程度的一种专用仪器，其技术条件符合GB/T
5137.2标准的有关规定。该仪器主要原理为用幻灯机向屏幕投影特定图像，将汽车安全玻璃放置在规定位置，通过测量透过汽车安全玻璃投影到屏幕上的图像出现的光学变形来计算汽车安全玻璃的光畸变量。仪器主要由幻灯机、安全玻璃试样支架、屏幕等部分组成，其型式示意如图1所示。
幻灯机镜头
屏幕
试样与光轴的焦点
光轴
Ri
R
图1 光畸变仪型式示意图
4计量特性要求
本体光畸变量不大于0.2' 5校准条件 5.1环境条件 5.1.1温度：（15~35)℃。 5.1.2湿度：(30~85)%RH。 JJF(建材)115—2018
5.1.3气压：(86~106)kPa。 5.2外观要求 5.2.1幻灯机的镜头至试样与光轴焦点的距离（R）应为（4.00土0.01)m，试样与光轴焦点至屏幕的距离（R2）应为（2～4)m（如图1所示）。 5.2.2投影到屏幕上的圆的直径为D，投影到屏幕上的行间和列间的相邻圆心之间的距离应为（3.00D士0.15D）mm（如图2所示）。 5.2.3无试验样品状态下，测定的最大变形量△d应不大于0.5mm。 5.3主要校准器及配套设备
主要校准器及配套设备，见表2。
表1 主要校准器及配套设备
序号 1 2 6 校准项目和校准方法 6.1校准项目
测量范围 (0~200)mm (0~5)m
准确度等级/最大允许误差/示值误差
仪器设备名称游标卡尺
0. 02 mm ± (0.03+0. 03L)
钢卷尺
本体光畸变量。 6.2校准方法 6.2.1投影到屏幕上的圆的直径D(如图2所示)均用公式(1)表示。
D=R+Rx4
(1)
R,
式中： D一一投影到屏幕上的圆的直径D，mm： Ri一一幻灯机的光阑到试样的距离，mm; R2一一试样到屏幕的距离，mm。 无试验样品状态下，由测定的投影到屏幕上的圆的直径D的各方向直径最大变形量Ad，
按公式(2)求出光畸变量△α。
Aα: 0.29R, Ad
(2)
式中： Ad一一最大变形量，mm； Aα——光畸变，’； R2一一试样到屏幕的距离，m。
2 JJF(建材)115—2018
D
图2幻灯片投影影像示意图
6.2.2采用游标卡尺，在屏幕上有效测试区域目测取5个在直径的各方向变形量Ad最大的圆，测量变形量最大位置的圆的直径。 6.2.3每个位置，测量5次圆的直径读数算术平均值。
计算公式如下：
D.= Zr, D
(3)
1
式中： D一一第i次读取游标卡尺的数值（i=1，2，3，4，5），mm； D。一一此测量点投影到屏幕上的圆的直径测量5次圆的直径读数算术平均值，mm。
6.2.4通过光畸变仪R1、R2数据按照公式（1)计算得到测量点投影到屏幕上的圆的直径D，由D和D。可以计算出Ad。
计算公式如下：
Ad =D.- D
(4)
式中： D一一通过光畸变仪R1、R2数据按照公式（1)计算得到测量点投影到屏幕上的圆的直
径，mm;
D。一一此测量点投影到屏幕上的圆的直径测量5次圆的直径读数算术平均值，mm。 6.2.5选5个点△d最大的值△Admax，按公式(2)求出光畸变量Aα。 7校准结果表达
经校准的汽车安全玻璃光畸变仪发给校准证书，内容见附录B。
8复校时间间隔
检测仪的复校时间间隔一般由用户根据使用状况自行确定。建议最长复校时间间隔不
超过1年。
