JJF

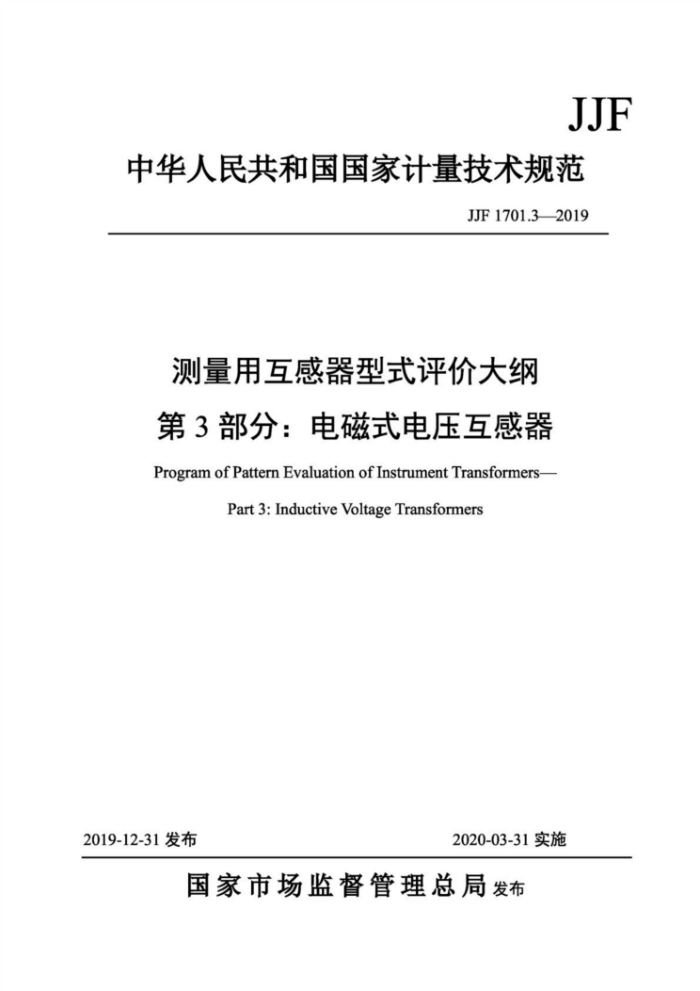

中华人民共和国国家计量技术规范
JJF1701.3—2019
测量用互感器型式评价大纲第3部分：电磁式电压互感器 ProgramofPatternEvaluationofInstrumentTransformers-
Part3:InductiveVoltageTransformers
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJF1701.32019
测量用互感器型式评价大纲第3部分：电磁式电压互感器 ProgramofPatternEvaluationof Instrument Transformers-Part3:InductivevoltageTransformers
JJF1701.32019
归口单位：全国电磁计量技术委员会高压计量分技术委员会
主要起草单位：中国电力科学研究院有限公司
国家高电压计量站
参加起草单位：山东省计量科学研究院
江苏省计量科学研究院大连第一互感器有限责任公司
本大纲委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJF1701.32019
本大纲主要起草人
黄华（中国电力科学研究院有限公司）
王焱（中国电力科学研究院有限公司）周峰（国家高电压计量站）
参加起草人：
潘宝祥（江苏省计量科学研究院）马雪锋（山东省计量科学研究院）沙玉洲（大连第一互感器有限责任公司）艾兵（国网四川省电力公司计量中心） JJF1701.3-2019
目录
明言 1范围.. 2引用文件 3术语.. 3.1例行试验 4概选.. 5法制管理要求 5.1计量单位. 5.2外部结构， 5.3标志... 5.4提交的技术材料 6计量要求， 6.1准确度级别。 6.2测量区间.. 6.3绕组极性。 6.4误差限值.. 7避用技术要求， 7.1使用环境条件， 7.2外观及结构。 7.3技术要求. 8型式评价项目一览表 9提供样机的数量及样机的使用方式 9.1一般要求， 9.2提供样机的数量， 9.3样机的使用方式， 10试验项目的试验方法和条件以及数据处理和合格判据 10.1一般试验条件 10.2标志的检验。 10.3次端工额耐压试验 10.4局部放电测量。 10.5二次端工频耐压试验， 10.6段间工额耐压试验 10.7励磁特性测量 10.8电容量和介质损耗因数测量 10.9准确度试验， 10.10绝缘油性能试验. 10.11气体露点测量
..I ..1 ...1 .2 ..2
2
.2
.2
3
.3
3 N
4
6 .5 .6 6
..13 ...14 .14 .15 15 ..15 .15 ..17 ..18 +*.21 ...23 ..24 ..25 ..26 ..29 ...31 ..35
1 JJF1701.3—2019
10.12温升试验 10.13一次端冲击耐压试验 10.14户外型互感器的湿试验 10.15无线电干扰电压（RIV）试验 10.16外壳防护等级的检验 10.17环境温度下密封性能试验 10.18压力试验（适用于气体绝缘产品） 10.19短路承受能力试验 11试验项目所用计量器具和设备表，附录A型式评价记录格式附录B型式评价报告格式附录C型式评价保存样机的《说明》格式
..36 ...39 ..42 ....44
.46 ..48 ..50 ...52 ....54 ..55 ·57
63
I JJF1701.3—2019
引言
本大纲依据JJF1016-2014《计量器具型式评价大纲编写导则》、JJF1015-2014《计量器具型式评价通用规范》编制而成。
本大纲为首次发布。 JJF1701.3—2019
测量用互感器型式评价大纲第3部分：电磁式电压互感器
1范围
本大纳适用于分类编码为15281000的测量用电压互感器的型式评价。
本大纲适用于供电气测量使用、频率为50Hz、额定二次电压为100V或100/V3V的
电磁式电压互感器。
2引用文件
本大纳引用了下列文件： JJG314测量用电压互感器 GB/T156标准电压 GB/T311.1绝缘配合第1部分：定义、原则和规 GB/T2423.23环境试验第2部分：试验方法试验Q：密封 GB/T3954电工圆铝杆 GB/T4208外壳防护等级（IP代码） GB/T4756石油液体手工取样法 GB/T5585.1电工用铜、铝及其合金母线第1部分：铜和铜合金母线 GB/T5832.2气体分析微量水分的测定第1部分：露点法 GB/T7354周部放电测量 GB/T7674额定电压72.5kV及以上气体绝缘金属封闭开关设备 GB/T8905六氟化硫电气设备中气体管理和检测导则 GB/T11604高压电气设备无线电干扰薄试方法 GB/T16927.1高电压试验技术第1部分：一般定义及试验要求 GB/T169272高电压试验技术第2部分：测量系统 GB/T20138电器设备外壳对外界机械碰撞的防护等级（IK代码） GB/T20840.1-2010互感器第1部分：通用技术要求 GB/T20840.3-2013互感器第3部分：电磁式电压互感器的补充技术要求 IBC60376电气设备用六氟化硫（SF6）技术等级规范
1 器
手
