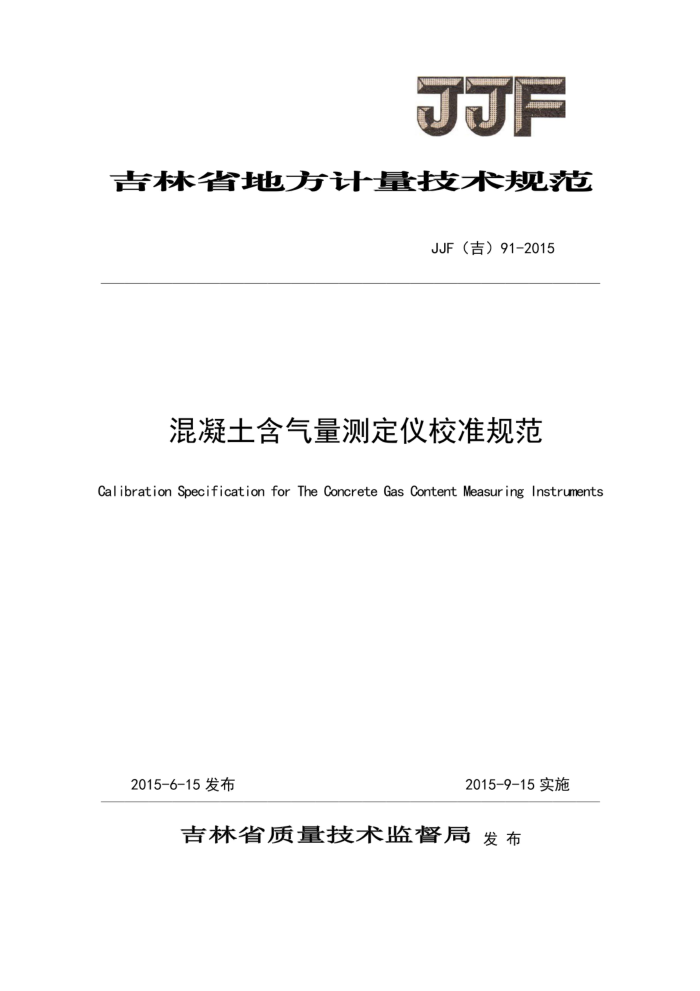

JJF
吉林省地方计量技术规范
JJF（吉）91-2015
混凝土含气量测定仪校准规范
Calibration Specification for The Concrete Gas Content Measuring Instruments
2015-6-15发布
2015-9-15实施
吉林省质量技术监督局发布 JJF（吉）91-2015
混凝土含气量测定仪
AA
校准规范
. a
JJF（吉）91-2015
Calibration Specification for The Concrete Gas
-
..
ContentMeasuringInstruments
归口单位： 吉林省质量技术监督局
主要起草单位： 吉林省计量科学研究院
本规范条文由吉林省计量科学研究院负责解释 JJF（吉）91-2015
本规范主要起草人：
李红丽 （吉林省计量科学研究院）李宗君 （吉林省计量科学研究院）吴明岳 （吉林省计量科学研究院）
参加起草人：
张攀峰 （吉林省计量科学研究院）孙俊峰 （吉林省计量科学研究院） JJF（吉）91-2015
目录
引言 1 范围· 2 引用文件 3 概述·
(II) (1) (1) (1) (2) (2) (2) (4) (5) (6) (7) (8) (15)
计量特性· 校准条件 6 校准项目和校准方法校准结果表达· 8 复校时间间隔· 附录A校准记录格式附录B校准证书内页格式附录C各项测量结果的扩展不确定度评定附录D水在标准大气压下的密度值表
4
5 JJF（吉）91-2015
引言
JJF1059.1-2012《测量不确定度评定与表示》、JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义技术规范》共同构成支撑校准规范制修订工作的基础性系列规范。
本规范为首次发布。
I JJF（吉）91-2015
混凝土含气量测定仪校准规范
1范围
本规范适用于混凝土含气量测定仪（以下简称含气量测定仪）的容积误差、压力示值误差技术参数的校准。 2引用文件
本规范引用下列文件： JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》 JJG875-2005《数字压力计》 JG/T246-2009《混凝土含气量测定仪》 凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规范。 3概述
混凝土含气量测定仪用于测量拌合物中空气的含量，主要由容器、盖体和压力表（或数字压力计）组成，按照显示方式可分为仪表式（带压力表）和数显式（带数字压力计）两种。 含气量测定仪的结构如图1所示：
图1含气量测定仪结构示意图
1一容器；2一盖体；3一水找平室；4一气室；5一压力表或数字压力计；6一排气阀；
7一操作阀；8一排水阀；9一进气阀；10一加水阀。 JJF（吉）91-2015
4计量特性
含气量测定仪的容积误差、压力示值误差技术指标要求见表1所示。
表1含气量测定仪技术指标
校准参数容积误差
技术指标要求
±50ml
仪表式数显式
±6kPa ±1kPa
压力示值误差
注：以上指标不是用于合格性判别，仅供参考。
5校准条件 5.1环境条件 5.1.1环境温度：（15～25）℃； 5.1.2相对湿度：不大于85%； 5.1.3大气压：（80～106）kPa； 5.1.4其他条件：周围无影响含气量测定仪正常校准的强烈振动、强电磁场。 5.2测量标准及其他设备 5.2.1容积测量设备
1）台秤：测量范围为0～50kg，感量一般不大于10g。 2）量筒：采用容量为100ml的玻璃量筒。 3）平板玻璃：大小为300mm×300mm。 4）数字测温仪：分辨力不低于0.1℃。
5.2.2压力测量设备
1）0.05级及以上数字压力计，测量范围为0～400kPa。 2）气体压力校验台，可提供压力不小于0.3MPa。
6 校准项目和校准方法 6.1校准前检查 6.1.1含气量测定仪的外形结构应完好，不得有影响使用的缺陷，标识应清晰，应标明仪器的名称、型号、出厂编号、制造厂名、制造年月等。 6.1.2仪表式的所带压力表的零部件装配应牢固、无松动现象；分度盘上应有如下标志：制造
2 JJF
