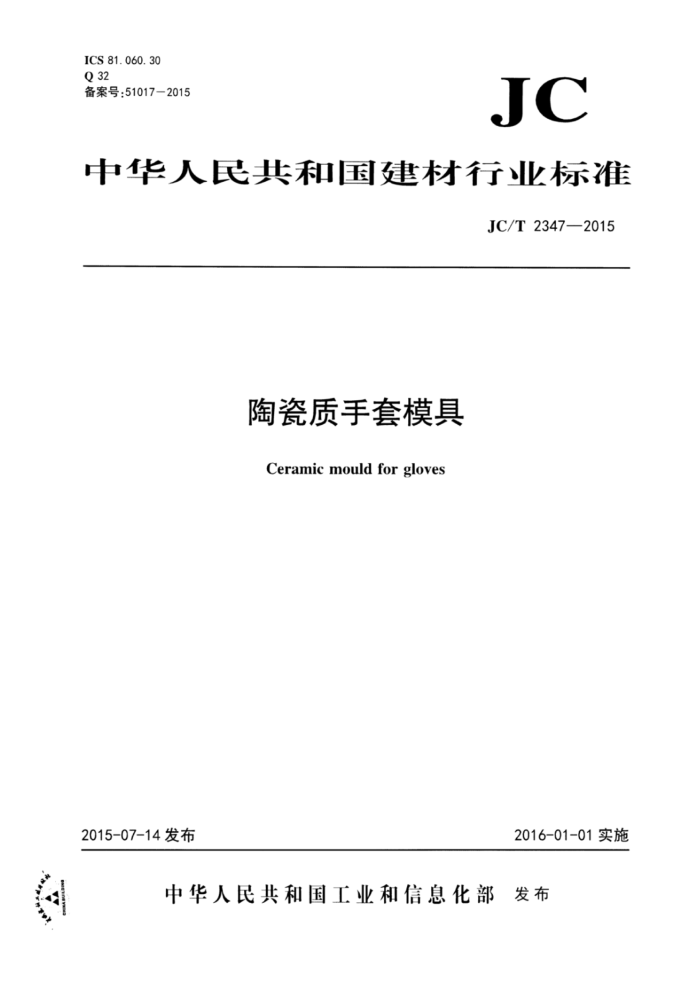

ICS 81. 060. 30 Q 32 备案号：510172015
JC
中华人民共和国建材行业标准
JC/T 2347—2015
陶瓷质手套模具 Ceramic mould for gloves
2015-07-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布 JC/T2347—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提山。 本标准山全国：1业陶瓷标准化技术委员会(SAC/TC194)归11。 本标准起草单位：淄博隆嘉工贸有限公司、山东工业陶瓷设计院有限公司。 本标准主要起草人：刘云龙、吴萍、梁栋、于晓敏、何恒臣、李悦安、李阳、王伟。 本标准为首次发布。
- JC/T2347—2015
陶瓷质手套模具
1范围
本标准规定了陶瓷质手套模具（以下简称模具)的术语和定义、产品分类、要求、试验方法、检验规则以及标志、包装、运输和些存。
本标准适用于陶瓷质手套模具。
n
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注H期的引用文件，仪注H期的版本适用于本文件。 凡是不注口期的引川文件，其最新版本(包括所有的修改单)适川于本文件。
GB/T1958 3产品几何量技术规范(GPS)形状和位置公差 检测规定 GB/T3298 口用瓷器抗热震性测定方法 GB/T 3302 日用陶瓷器包装、标志、运输、贮存规则 GB/T4738.2 日用陶瓷材料耐酸、耐碱性能测定方法(颗粒法） QB/T1642 瓷坏体显气孔率、体积密度测试方法
3术语和定义
下列术语和定义适用于本文件。
3. 1
陶瓷质手套模具 ceramicmouldforgloves 采川陶瓷材料制成，生产PVC、乳胶、丁晴等手套川的成型模具。
3. 2
破坏荷载 breakingload 指模具在··定压力下发生破坏时所能承受的最人载荷，单位牛顿（N)。
4产品分类
4.1产品按材质分为：普通陶瓷质模具、高强耐酸碱模具。 4.2产品按表面状态分为：釉面模具、素面模具。 4.3产品按表面形貌分为：光面模具、麻面模具、花纹模具。 4.4产品按所成型手套的材质分为：橡胶手套模具、丁腈手套模具、乳胶手套模具、PVC手套模具。
5要求
5.1 外观质量
模具的外观质量应符合衣1的要求。
1 JC/T2347—2015
表1 模具的外观质量要求
婴求
素面麻面
项目
釉面光滑
花纹图案规则、清晰
光li 光滑
表面合缝底座釉面
麻点分布均匀
不明显平整、机械孔规整
无缺釉、裂釉
口沿无缺釉、裂釉
5. 2 尺寸及形位误差 5.2.1 圆度公差不大于2mm。 5.2.2 垂直度公差小于5mm。 5.2. 3 高度偏差不大于3mm。 5. 3 理化性能
模具理化性能应符合表2的规定。
表2 模具的理化性能指标
指 标
项 目破坏荷载/N 吸水率/% 体积密度/（g/cm) 耐酸度/% 耐碱度/% 质量波动/g 抗热震性
高强耐酸碱模具
普通陶瓷质模具
≥800 ≤0. 2 ≥2.2 一一
≥1 100 ≤0. 2 ≥2.5 ≥99. 0 ≥97. 0
单只模具的质量波动为土20
产品加热至180℃，保温30min后，投入到20℃水中， 热交换一次无可见裂纹。
6 试验方法
6. 1 外观
将样品置于光线良好的平台上， 用肉眼观察其外观质量 6. 2 尺寸及形位误差 6. 2.1 圆度误差：在模具的口沿1：方130mm处， 即图1中A点对应位置处， 按照GB/T1958的规定进行检测。
2 JC/T2347—2015
H
130 ml
图1陶瓷质手套模具结构示意图
6.2.2垂直度公差：在模具中指指尖下方20mm处，即图1中B点对应位置处，按照GB/T1958的规定进行检测。 6.2.3高度偏差：将模具竖立在水平台面上，用分度值0.05mm的高度尺测量模具中指的高度H，其与模具额定高度h的差值即为模具的高度偏差。 6.3理化性能 6. 3. 1 破坏荷载
按附录A规定的方法进行检测。 6.3.2吸水率、体积密度
按QB/T1642规定的方法进行检测。 6.3.3耐酸度、耐碱度
按GB/T4738.2规定的方法进行检测。 6.3.4抗热震性
按GB/T3298规定的方法进行检测。 6.3.5质量波动
模具的额定质量M由供需双方根据模具的型号具体约定。模具的质量波动的测定是将模具干燥至恒重，冷却至室温后采用精度为1g，量程为3kg的电了称称取其实际质量M。
模具的实际质量M，与其额定质量M的偏差记为该模具的质量波动，按公式（1)计算：
M=M.-M.
(1)
式中： M- 模具的质量波动，单位为克（g)； Mi-- 模具的实际质量，单位为克（g)； M一一模具的额定质，单位为克（g）。
