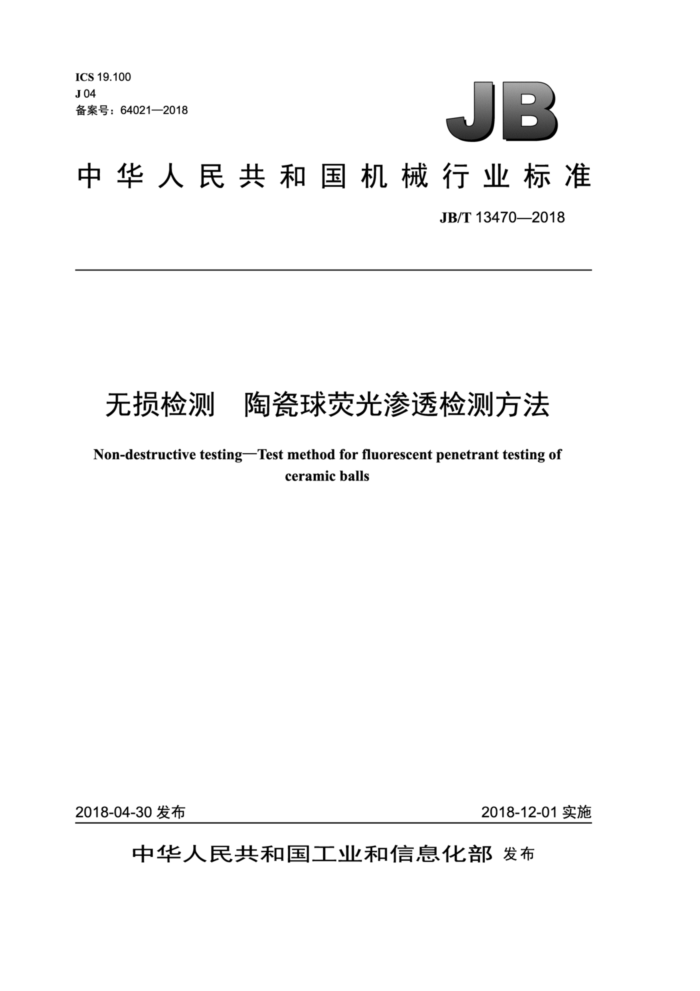

ICS 19.100 J04 备案号：64021—2018
JB
中华人民共和国机械行业标准
JB/T13470—2018
无损检测 陶瓷球荧光渗透检测方法 Non-destructive testingTest method for fluorescent penetrant testing of
ceramicballs
2018-12-01实施
2018-04-30发布
中华人民共和国工业和信息化部发布 JB/T13470—2018
目 次
前言. 范围..
1
2规范性引用文件 3术语和定义 4一般要求.... 4.1人员要求 4.2环境要求.. 4.3管理要求.. 5渗透检测器材.. 5.1荧光渗透剂 5.2紫外线灯. 5.3其他辅助器材. 6 检测程序， 6.1 预清洗处理 6.2 施加渗透剂， 6.3 多余渗透剂的去除 6.4 干燥.. 6.5 显像... 6.6 观察.. 7 复验 8 后清洗..
检测记录与报告
9
1 JB/T13470—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国无损检测标准化技术委员会（SAC/TC56）归口。 本标准起草单位：洛阳LYC轴承有限公司、上海材料研究所、上海泰司检测科技有限公司、中国
合格评定国家认可中心、南京迪威尔高端制造股份有限公司、吴江市宏达探伤器材有限公司、上海磁海无损检测设备制造有限公司。
本标准主要起草人：陈翠丽、董汉杰、金宇飞、丁杰、章怡明、刘丽东、潘锋、康凯、陈昌华、沈明奎、李龙、龚建勋、件永刚、彭志战。
本标准为首次发布。
II JB/T13470—2018
无损检测 陶瓷球荧光渗透检测方法
1范围
本标准规定了采用自显像方式的陶瓷球荧光渗透检测方法。 本标准适用于检测陶瓷球表面开口的不连续。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5097无损检测渗透检测和磁粉检测观察条件 GB/T9445—2015无损检测人员资格鉴定与认证 GB/T 12604.3 无损检测术语渗透检测 GB/T 18851.2 无损检测渗透检测第2部分：渗透材料的检验 GB/T 20737 无损检测通用术语和定义 JB/T6064—2015 无损检测 渗透试块通用规范 JB/T7523—2010 无损检测 渗透检测用材料
3术语和定义
GB/T9445一2015、GB/T12604.3和GB/T20737界定的术语和定义适用于本文件。
4一般要求
4.1人员要求 4.1.1按本标准实施检测的人员，应按GB/T9445一2015或合同各方同意的体系进行资格鉴定与认证，取得渗透检测人员资格证书，并由雇主或其代理对其进行岗位培训和操作授权。 4.1.2渗透检测1级人员应在渗透检测2级或3级人员的指导下从事检测操作，无证书或证书失效人员不得上岗操作。 4.1.3 检测人员的视力应每年检查一次，近距离裸视或矫正视力应符合GB/T9445一2015中7.4a）的要求。 4.1.4 检测人员应无色盲和色弱。 4.2环境要求 4.2.1检测作业应在独立的工作场地进行，检测工作场地应远离潮湿、粉尘场所。 4.2.2 检测场地应整洁，周围无腐蚀性气体及粉尘等影响渗透有效性的因素，荧光渗透检测的观察区域环境可见光照度应低于201x，检测环境温度应保持在10℃～50℃范围内。
- 中华人民共和国
机械行业标准
无损检测 陶瓷球荧光渗透检测方法
JB/T13470—2018
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·11千字 2018年12月第1版第1次印刷
定价：12.00元
*
书号：15111·15114 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究
