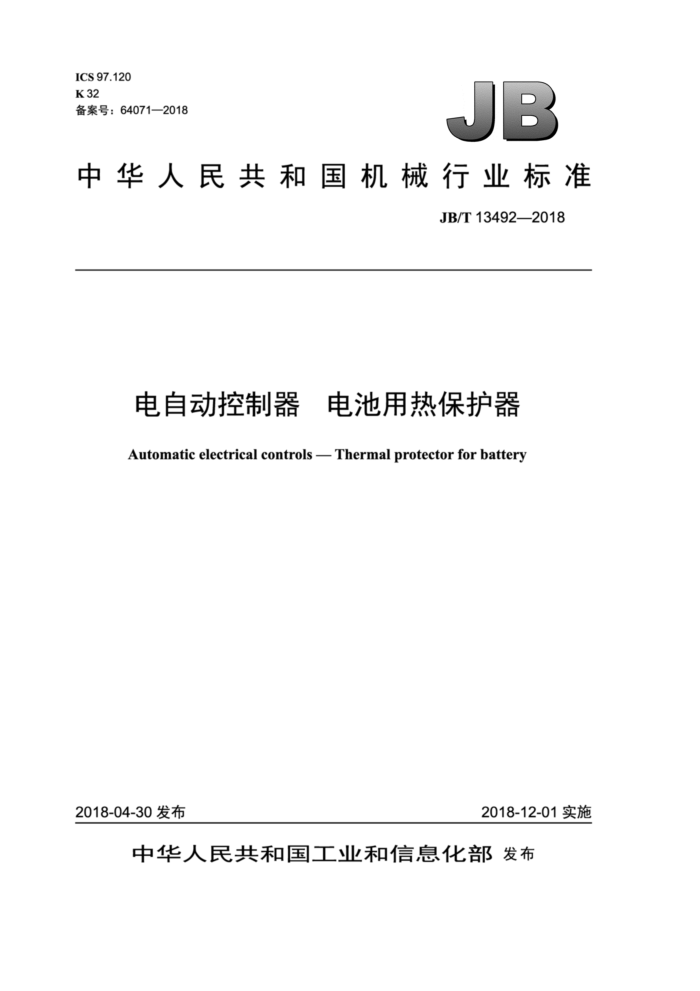

ICS 97.120 K 32 备案号：64071—2018
JB
中华人民共和国机械行业标准
JB/T 13492—2018
电自动控制器 电池用热保护器 Automatic electrical controls - Thermal protector for battery
2018-12-01实施
2018-04-30 发布
中华人民共和国工业和信息化部 发布 JB/T13492—2018
目 次
前言.. 1范围. 2规范性引用文件 3术语和定义 4分类和命名. 4.1分类... 4.2型号命名. 5技术要求. 5.1一般要求.. 5.2电气及性能要求 6试验方法. 6.1 试验条件... 6.2 一般项检查. 6.3 电气及性能试验
II
检验规则. 7.1 检验分类.. 7.2 型式检验...
7
7.3 出厂检验. 7.4 常规检验.. 7.5 抽样检验... 8标志、包装、运输和贮存 8.1 标志. 8.2 包装. 8.3 运输 8.4 贮存. 表 1 在触头热分断状态下两引线之间电气强度试验电压表2 带电部件与绝缘部件之间电气强度试验电压，表3振动波形（正弦线）表4型式检验项目表5抽样检验的合格质量水平（AQL值）
T JB/T 13492—2018
前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国家用自动控制器标准化技术委员会（SAC/TC212）归口。 本标准负责起草单位：威凯检测技术有限公司、扬州宝珠电器有限公司、中国电器科学研究院有限
公司、江苏常胜电器股份有限公司、江苏怡通控制系统有限公司、佛山市通宝华龙控制器有限公司、广州安的电子技术有限公司、 江苏福兰德电器有限公司
州五岳电器有限公司、温州宏丰电工合金股份
有限公司、 东华南家电研究院 宜都市博通电厦门银都利工业有限公司 厦门莱凯盛智能科技有限公言
量道（厦门）新能源科技有限公司、
公日
本标准参加起草单位： 安徽顺浩机电制造 限公司 芜湖市九龙控制器有限公司、巢湖市海风门窗有限公司、佛山市川东磁电股份有限公司 广波欧知电器科技有限公司、东莞瑞景电器科技有限公司、 中山市迪生电气有限公司 厦门弗 家电科技有 有限公司 徐州如心智能科技有限公司、西安智恒电器科技有限公司、西安诺方信息科技有限公司、 乐清市海宇智能科技有限公司、宁波卡特马克智能厨具股份有限公司、浙江九科电气 有限公司 金华旺源电子 科技有限公司
本标准主要起草人： 杨风雷、 孔睿迅、 、成明生、朱胜亮、陈广宇、朱俊、杜立、伍卫国、陈晓、钱峰、魏兵、郝卫锋、向梅、林兴乐、陈侠、朱洲阳、李国、龙克文、柯赐龙、林金理、郑赞文、彭仕畅、 倪赞、全永德、马丽娜、陈芳月、王建池、 徐红卫、陈乃恩、朱杰华
本标准为首次发布。
II JB/T 13492—2018
电自动控制器 电池用热保护器
1范围
本标准规定了电池用热保护器（双金属片式，以下简称热保护器）的术语和定义、分类和命名、技
术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于额定电压不大于130V的热保护器。 本标准也适用于电池组使用的热保护器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.3一2016环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T14536.1—2008 ：家用和类似用途电自动控制器第1部分：通用要求
3术语和定义
下列术语和定义适用于本文件。
3.1
电池用热保护器 thermal protectorfor battery 安装在电池或电池组上，以防止电池因非正常充、放电等因素而引起过热的保护用器件。
3.2
动作温度 Efunction temperature 热保护器在设定的载流和升温条件下测得的使其断开电路的温度值。
3.3
额定电流 rated current 制造商对热保护器规定的电流。
3.4
复位温度 reset temperature 热保护器在设定的载流和降温条件下测得的使其接通电路的温度值。
3.5
内阻 internal resistance 热保护器载流通路上因存在机械接触及载流部件自身电阻而产生的电阻。
3.6
电流-温度特性 current-temperaturecharacteristic 在设定的环境温度中，热保护器不断开电路时所能承载的最大连续电流。
1 JB/T 13492—2018
4分类和命名
4.1分类
按复位方式分自动复位式热保护器及非自动复位式热保护器。
4.2型号命名
产品型号及其含义如下： TB 口口-口口
温度规格设计序号（用阿拉伯数字表示）复位方式：自动复位不标识，F表示非自动复位热保护器
示例：型号TB02-100表示自动复位、设计序号为02、动作温度为100℃的热保护器。
5技术要求
5.1一般要求 5.1.1热保护器的标志应清晰、耐磨，标志内容及安装尺寸应符合制造商相关文件的要求。 5.1.2热保护器的金属零件不得有裂纹及镀层脱落现象；绝缘材料不得有气泡、裂纹，无明显斑痕和破损。 5.1.3对安装方式有规定或热保护器性能受安装条件（如产品极性）影响的，应在产品技术文件中明确规定安装条件或注明使用方应与制造商协商确定安装条件。 5.1.4引出部件的结构应能保证良好的电接触和载流能力，并能承受相应的机械应力，必要时由制造商与使用方协议确定。 5.1.5自动复位式热保护器在正常工作状态下，应能可靠动作。 5.1.6非自动复位式热保护器在正常工作状态下动作后，在未进行手动复位操作或在未切断电源前不应自行复位。 5.1.7热保护器所用的绝缘材料应能承受以下的耐热、耐燃要求：
a）耐热要求：额定值的主体最高工作温度Tmax十40℃的球压试验；注：陶瓷不做本试验。 b）耐燃要求：850℃±10℃试验温度的灼热丝试验，持续时间30s土1s。
5.2电气及性能要求 5.2.1动作温度
动作温度在30℃～150℃之间每5℃为一档，其断开温度的容差为土5K。 5.2.2 2复位温度 5.2.2.1 自动复位式热保护器的通断温度差： 2 JB/T 13492—2018
a）瞬动式应优选（525）K、（10～40）K； b）缓动式应优选（1～8）K、（2～25）K。
5.2.2.2非自动复位式热保护器在高于-5℃的环境中不应自动复位。
注：可根据需要设定其他动作温度、复位温度及其容差。 5.2.3电流-温度特性
热保护器制造商应以图表或曲线的形式提供热保护器的电流-温度特性的资料。 注：仅用于选择时使用，不作考核。
5.2.4内阻
热保护器产品连接件间的内阻应不大于40m2。 5.2.5绝缘电阻
热保护器的绝缘电阻应满足： a）在触头热分断状态下，引出部件间的绝缘电阻应不小于2M2； b）引出部件与外壳绝缘层表面的绝缘电阻应不小于5MQ。
5.2.6电气强度
热保护器断开的触头之间以及绝缘部件与带电部件之间应能经受频率为50Hz的基本正弦波电压的电气强度试验，历时1min，不发生闪络和击穿现象。
施加的试验电压值（有效值）见表1和表2。
表1在触头热分断状态下两引线之间电气强度试验电压
单位为伏
50 工作电压U 试验电压
U≤50 100
260
表2 2带电部件与绝缘部件之间电气强度试验电压
单位为伏
工作电压U 试验电压
U≤50 500
50 500
5.2.7 耐久性
自动复位式热保护器应能完成2000周期的耐久性试验；非自动复位式热保护器应能完成1000周期的耐久性试验。
试验后热保护器动作温度的变化不应超过初始值的土5%或土5℃，两者选较大值。 5.2.8 耐高温性能
热保护器应能经受动作温度加40℃、但不低于130℃的持续时间为2h的高温试验，试验后热保护器动作温度的变化不应超过初始值的土5%或土5℃，两者选较大值。 5.2.9耐温度变化性能
按高温80℃、持续时间6h和低温-40℃、持续时间6h的严酷等级的温度变化要求循环10次，试验后动作温度的变化不超过初始值的土5%或土5℃，两者选较大值。
3 JB/T 13492—2018
5.2.10耐湿热性能
热保护器按GB/T2423.3一2016中温度为40℃土2℃、相对湿度为93%土3%、持续时间为2d的严
酷等级的要求进行试验，试验后在触头热分断状态下，引出线或端子与外壳绝缘层表面的绝缘电阻应不小于2MQ，并能承受本标准5.2.6规定的电气强度试验，试验电压降至表1、表2规定值的80%。 5.2.11 耐振动性能
热保护器应能承受表3条件下的振动试验，试验后动作温度的变化不超过初始值的土5%或土5℃，两者选较大值。
表3振动波形（正弦线）
频率
对数扫频循环时间 (7 Hz—200 Hz—7 Hz)
振动参数 a,=1 g S=0.8 mm a,=8 g
轴向 振动周期数 X
至 2 万
起始 f=7 Hz f2 f
12 12 12 36
Y z 总计
15 min
f=200 Hz 返回至f=7 Hz
注1：、 —下限、上限频率； 一 -交越点频率（f～17.62Hz，f~49.84Hz）；a、az 加速度幅度。 注2：振动参数是指位移或加速度的最大绝对数值,例如：位移量S为0.8mm对应的峰值-峰值的位移量为1.6mm
每个方向进行12个循环，每个方向循环时间共计3h。
5.2.12耐冲击性能
热保护器应能承受最初3ms内最小平均加速度为75g，峰值加速度为150g土25g，脉冲持续时间为6ms土1ms的半正弦波加速度冲击试验，试验后动作温度的变化不超过初始值的土5%或土5℃，两者选较大值。
6试验方法
6.1试验条件
除非另有规定，试验应在下列条件下进行： a）环境温度为10℃～30℃，试验时周围空气温度变化应不超过10℃； b）试验仪器、仪表的准确度：出厂检验不低于1.0级，型式检验不低于0.5级； c）湿度要求：相对湿度为45%75%； d）测温仪表精度：出厂检验不低于0.5℃， 型式检验不低于0.2℃： e）温度检测箱测温区的温度变化在1.0K以内。
6.2 一般项检查 6.2.1外观、尺寸检查
目视检查外观，用通用或专用量具检查尺寸，结果应符合5.1.2的规定。 6.2.2 绝缘部件的耐热、耐燃试验
绝缘部件的耐热、耐燃试验按GB/T14536.1一2008中第21章的规定进行。
4 JB/T 13492—2018
6.3电气及性能试验 6.3.1动作温度试验
将热保护器置于干燥箱内进行试验，试验箱的空气流速不小于3m/s。 测量采用热电偶或温度计进行，热电偶或温度计应置于热保护器试样上或尽可能靠近热保护器在试验中升高空气温度，按温度变化速率不超过0.5K/min的条件使空气温度升到大约低于额定断
开温度下限温度10K，直至热保护器动作，结果应符合5.2.1的规定。
用指示灯或其他的方法指示通断状态，通过热保护器的电流不应超过0.01A。 6.3.2复位温度试验
对于自动复位式热保护器，采用6.3.1规定的方法进行复位温度试验，降低空气温度，按温度变化
速率不超过0.5K/min的条件使空气温度降到高于复位温度上限温度10K，直至热保护器复位，结果应符合5.2.2.1的规定。 6.3.3电流一温度特性试验
将热保护器置于温度场精度为土2℃的相对静止的空气中进行试验。 在试验中，让其环境温度保持在低于断开温度的任意温度点上，并通以该温度下热保护器的不动作
电流，持续1h，结果应符合5.2.3的规定。
6.3.4内阻试验
用电阻测量仪测量热保护器的内阻，结果应符合5.2.4的规定。 6.3.5绝缘电阻试验
将热保护器放在高于断开温度上限温度10K的环境温度下，待其触头分断后，用500V绝缘电阻测试仪检测热保护器下述部位间的绝缘电阻，结果应符合5.2.5的规定：
a）断开的触头之间; b）带电部件与外壳绝缘部件之间。
6.3.6电气强度试验
在5.2.6规定的部位施加试验电压（交流有效值）进行试验。试验时先施加规定试验电压的50%电压，之后将电压迅速升至全值并持续1min，热保护器应无击穿或闪络现象。
电气强度试验所用的变压器容量不应小于0.5kVA，整定电流设定为10mA，注1：两触头间的电气强度试验，应将热保护器置于大约高于试品断开温度上限温度10K的空气介质中，在触头断
开的情况下进行。
注2：带电部件与绝缘部件之间的电气强度试验在室温下进行。 6.3.7耐久性试验 6.3.7.1将自动复位式热保护器产品接入额定电压、阻性负载的电路中，通以额定电流，其电流允差为土5%，操作频率（接通一分断一接通）为2～4周期/min。如此循环2000次后，结果应符合5.2.7 的规定。 6.3.7.2 2将非自动复位式热保护器接入产品额定电压、阻性负载的电路中，通以额定电流，控制周围的介质温度使其动作，并在每次脱扣后的2min内手动复位。如此循环1000次后，结果应符合5.2.7 的规定。
5
