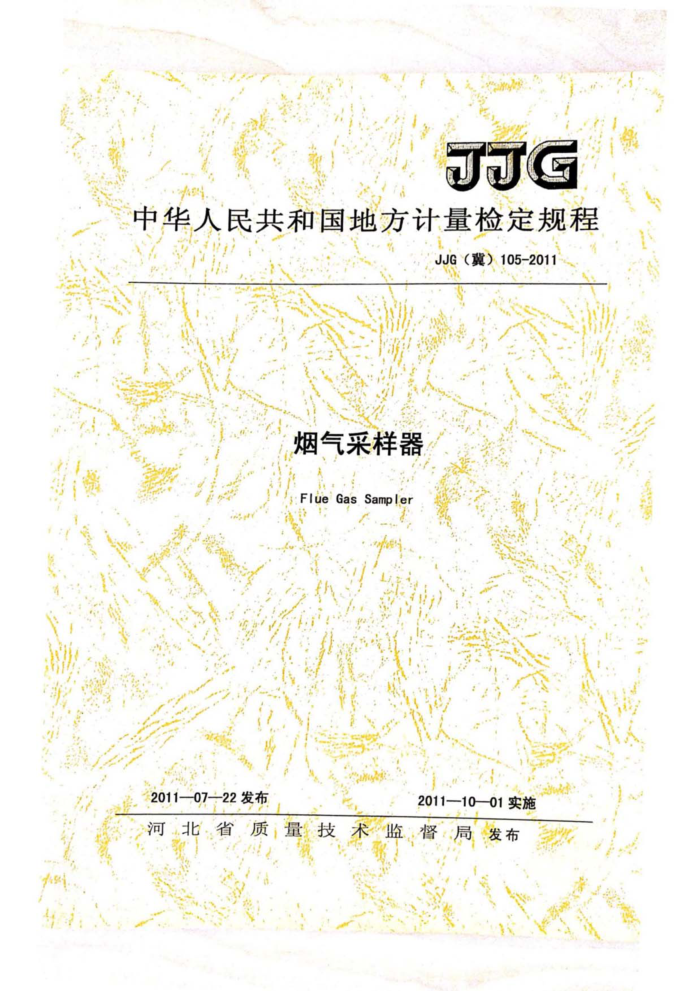

JJG
中华人民共和国地方计量检定规程
JJG（冀）105-2011
烟气采样器 Flue Gas Sampler
2011—07—22发布河 北省 质 量 技
-10—01实施
2011- JJG（宽）105—2011
烟气采样器检定规程 Verification Regulation forFlueGas Sampler
JJG（冀）105—2011
本规程经河北省质量技术监督局于2011年7月22日批准，并
自2011年10月1日起施行。
归口单位：河北省质量技术监督局
主要起草单位：河北省计量科学研究所参加起草单位：河北省计量监督检测院
本规程委托河北省质量技术监督局负责解释 JJG（）105—2011
本规程主要起草人：
黄晓光 （河北省计量科学研究所）王龙 （河北省计量监督检测院）方静 （河北省计量科学研究所）孟成林 （河北省计量监督检测院） JJG（克）105—2011
目录
1
范围 2 引用文献： 3 概述
(1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (7) (7) (7) (8) (9) (10) (11)
计量性能要求： 4.1 流量示值误差 4.2 电压波动对流量示值的影响 4.3 流量重复性. 4.4 控温稳定性 4.5 计前温度误差 4.6 计时误差
4
通用技术要求 5.1 外观及通电检查 5.2 抽气能力
计量器具控制 6. 1 检定环境要求 6.2 检定用设备 6.3 检定项目 6. 4 检定方法 7 检定结果处理和检定周期 7. 1 检定结果处理 7.2 检定周期附录A阻力调节装置的技术要求，附录B 检定证书内页格式附录C 检定结果通知书内页格式，附录D 检定记录格式，
6 JJG（克）105—2011
烟气采样器地方规程
1范围：
本规程适用于流量范围在（0～1.5）L/min的烟气采样器（以下简称采样器）的首次检定，后续检定和使用中的检查。
2引用文献；
HJ/T471999《烟气采样器技术条件》 JJF1059-1999 《测量不确定度评定与表示》 JJF1001-1998《通用计量术语及定义》
3极达
熠气样器主要原理是采用抽气泵抽气，通过加热的采样管抽取烟道、烟肉及持气简等图定污染源持放的气体样品，采用不同的稳流措施及同步计时的方法，达到定量采集烟气中的气态或蒸气样品，用于分析烟气中的有害组分。采样器主婴由采样管、流量测量与控制装置和抽气泵等部分组成。见图1
2
图
管2-用州装W 3-MA 扫（
4计量性能要求：
4.1流量示值误差
流量示值误差不超过士5%。
4.2电压波动对流量示值的影响
流量示值变化不超过土5%。 JJG（）105—2011
4.3流量重复性
流量重复性应不大于2%
4.4控温稳定性
采样管控温稳定性不超过土10℃。 4.5计前温度误差
流量计前温度误差不超过土2.5℃。
4.6计时误差
计时误差应不超过士0.2%。
5通用技术要求
5.1外观及通电检查
5.1.1仪器应结构完整，不应有锈蚀及损伤，各部件齐全连接可靠，按键灵活、 定位正确，无影响仪器正常工作的缺陷。 5.1.2显示部分显示清晰，无影响读数的缺陷。 5.1.3仪器名称、型号、制造年月、编号、制造计量器具许可证标志及制造厂名称应齐全、清晰。 5.1.4仪器通电后能够正常工作。
5.2抽气能力
采样系统负载阻力20kPa时，抽气泵抽气流量应不低于1.0L/min。 5.3气密性
系统负压为13kPa时，1min内系统负压下降应不大于0.15kPa。 5.4绝缘电阻
采样器电源端子对机壳及采样管外壳的绝缘电阻应不小于20MQ。 5.5噪声
采样器正常工作时，噪声声压级应不大于70dB(A)。
2 JJG（克）105—2011
6计量器具控制
计量器具控制包括首次检定，后续检定和使用中检查。
6.1检定环境要求
6.1.1环境温度：（15~30）℃ 6.1.2环境湿度：≤85%RH 6.1.3电源电压：AC（187~242）V、（49~51）Hz
6.2检定用设备
6.2.1皂膜流量计：
测量范围（0.1～2）L/min，准确度等级1级。 6.2.2秒表：
分辨率不大于0.1s。 6.2.3热电偶（阻）温度计：
（-50～400）℃，示值误差不超过土2℃。 6.2.4精密温度计：
范围0~100℃，分度值不超过0.1℃ 6.2.5声级计：
准确度等级2级。 6.2.6阻力调节装置：
阻力调节装置（附录A）包括压力表和调节阀，压力表测量范围（-5050） kPa，准确度等级不低于1.0级。 6.2.7绝缘电阻表：
输出电压500V，准确度等级10级。 6.2.8空盒气压表：
测量范围（86~105）kPa，分度值不超过0.1kPa。 6.2.9调压器：AC(0~250)V，1500W。 6.3检定项目
检定项目如表1所示：
3 JJG（克）105—2011
表1检定项目一览表
检定项目外观及通电检查
使用中检在
后续检定
首次检定
+ + +
+ 4 + + + + + + + + +
+ + + +
抽气能力气密性绝缘电阻噪卢流量示值误差电压波动对流量影响
-
+ +
+
-
+ + + + +
流量重复性控温稳定性计前温度识差计时误差注：
+ + +
1“+”为需要检定项目，“_”为不需要检定项目 2后续检定包括修理后的检定，若对计量性能有重大影响时，按首次要定进行.
6.4检定方法 6.4.1外观及通电检查
目察及手动方法。应符合5.1.1~5.1.4条要求。 6.4.2抽气能力
按皂膜流量计、阻力调节装置、干燥器、采样器的顺序连接（见图2），确保气路不漏气。启动抽气泵，调节阻力调节装置使阻力为20kPa，用皂膜流量计进行流量测量，应符合5.2条要求
2
图2抽气能力连接图 1-岂膜流量计：2-阻力调节装罩：3-千烘器：4-采样器
6.4.3气密性
将采样器按图1的顺序连接好，保证整个气路畅通，将采样管入口用塑料薄膜封密，启动抽气泵，待入口真空表负压指示到13kPa时，立即关闭泵电源，停止抽气，此时入口真空负压仍继续上升至最大值，然后开始下降返回至13kPa时，关闭泵进口橡皮管，读取1min内真空表负压下降值，应符合5.3条要求。 6.4.4绝缘电阻
