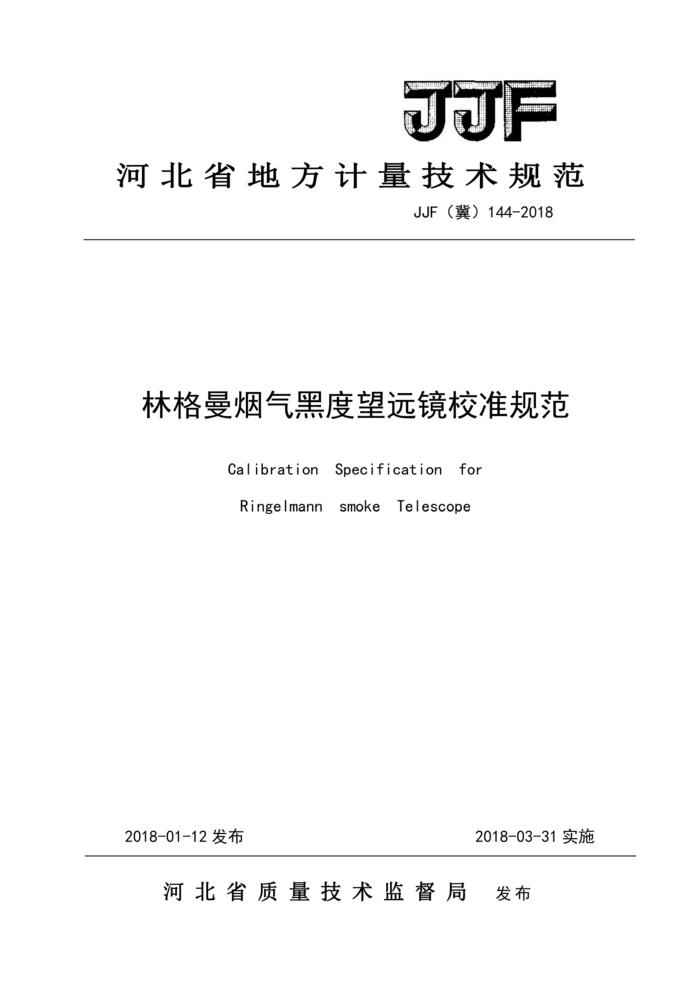

JJF
河北省地方计量技术规范
JJF（冀）144-2018
林格曼烟气黑度望远镜校准规范
Calibration Specification for
Ringelmann smoke Telescope
2018-03-31实施
2018-01-12发布
河北省质量技术监督局 发布 JJF(冀)144—2018
林格曼烟气黑度望远镜
JJG（冀）144—2018
校准规范
Calibration Specification for
Ringelmann smokeTelescope
归口单位：河北省质量技术监督局主要起草单位：河北省计量监督检测研究院参加起草单位：河北省交通规划设计院
本规范由河北省质量技术监督局负责解释 JJF(冀)144—2018
本规范主要起草人：
王龙（河北省计量监督检测研究院）
张江宾（河北省计量监督检测研究院）
刘硕（河北省计量监督检测研究院）王冰勤（河北省计量监督检测研究院）
刘佩侨（河北省计量监督检测研究院）
参加起草人：
张乃琦（河北省交通规划设计院） JJF（冀）144—2018
目录
(II) (1) (1) : (1) (1) (2) : (2) (2) (3) (3) (3) (3) (5) (6) ·(7) (12) (14) (15)
引言 1范围 2引用文件· 3术语： 4概述 5计量特性 6校准条件. 6.1环境条件 6.2校准用标准器及其他设备 7校准项目和校准方法： 7.1外观检查 7.2校准方法 8校准结果表达· 9复校时间间隔附录A· 附录B. 附录（附录D· JJF(冀)144—2018
引言
本规范以JJF1001-2011《通用计量术语及定义》、JJF1071-2010《国家计量校准规范编写规则》和JJF1059.1-2012《测量不确定度评定与表示》为基础性规范进行制订。
本规范的制订，参考了HJ/T398一2007《固定污染源排放烟气黑度的测定林格曼烟气黑度图法》中的部分内容
本规范为首次发布。
II JJF（冀）144—2018
林格曼烟气黑度望远镜校准规范
1范围
本规范用于测量范围在（0～5）级林格曼黑度的林格曼烟气黑度望远镜（以下简称烟尘望远镜）计量性能的校准。
2引用文件
JJF1001-2011通用计量术语及定义 JF1071-2010国家计量校准规范编写规则 JJF1059.1-2012测量不确定度评定与表示 HJ/T398一2007固定污染源排放烟气黑度的测定林格曼烟气黑度图法凡是注明引用日期的引用文件，仅注日期的版本适用于本规范。
3术语
3.1林格曼烟气黑度图（Ringelmannsmokechart）：标准的林格曼烟气黑度图由 14cm×21cm的不同黑度的图片组成，除全白与全黑分别代表林格曼黑度0级和5 级外，其余4个级别分别是根据黑色条格占整块面积的百分数来确定的，黑色条格的面积占20%为1级，占40%为2级，占60%为3级，占80%为4级。 3.2林格曼黑度级数（Ringelmannnumber）：评价烟羽黑度的一种数值，用肉眼观测的烟羽黑度与林格曼烟气黑度图对比得到。
4概述
烟尘望远镜按照原理可以分为目视烟尘望远镜（以下称为A类）和光电式烟尘望远镜（以下称为B类）。
A类仪器可分为双目望远系统和单目望远系统。原理（如图1）是：把通用的标准林格曼烟气浓度图缩制在一块玻璃上。将在望远镜目镜中看到烟羽黑度与林格曼烟气浓度图直接作对比，从而对烟气黑度进行监测，确定烟气的黑度等级。
1 JJF（冀）144—2018
林格曼阁 目镜 I
小
O人眼
烟
1
物镜
1
图1 A类仪器原理
B类仪器利用光学传感器来对目标测量，采用光电转换及微机新技术，用微电脑模拟林格曼图进行对比测量。对烟气黑度进行自动监测打印记录，所有数据通过微机快速处理，按显示结果或打印记录的数据即可确定被测烟气的林格曼黑度等级。
5计量特性
仪器的计量特性见表1。
表1计量特性
校准项目示值误差重复性零点漂移量程漂移注：以上指标不是用于合格性判别，仅供参考。
A类仪器 ±0.2级*
B类仪器 ±0.2级
不大于2% ±0.2级 ±0.2级
/
/
/
*级：指3.1条中的林格曼黑度。
6校准条件
6.1环境条件
环境温度：（5～35）℃ 环境湿度：≤85%RH
2
