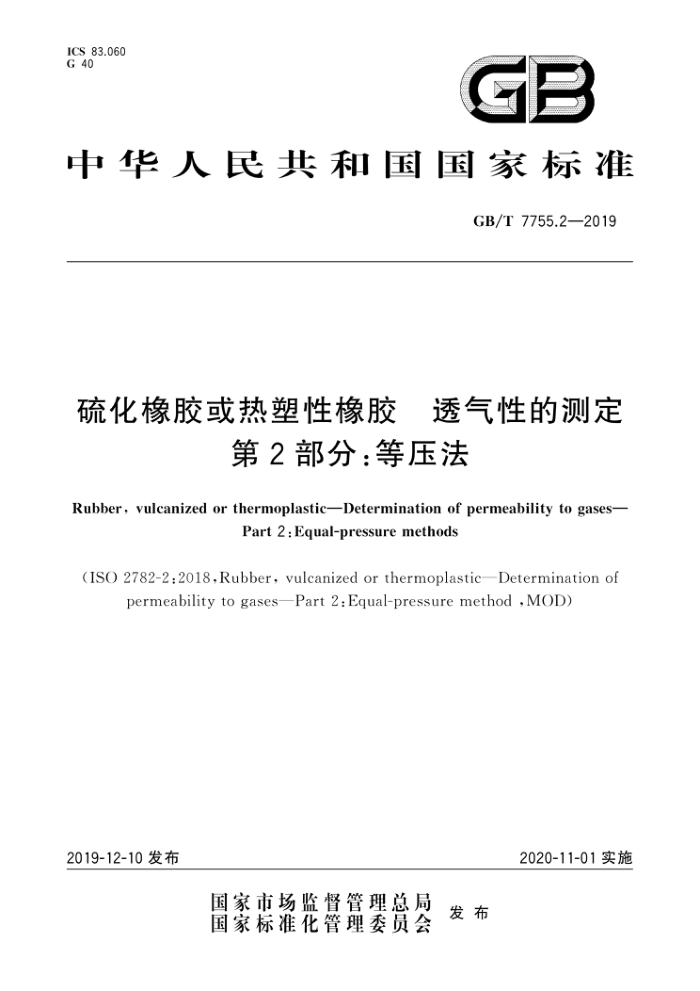

ICS 83.060 G 40
GB
中华人民共和国国家标准
GB/T7755.2—2019
硫化橡胶或热塑性橡胶 透气性的测定
第2部分：等压法
Rubber, vulcanized or thermoplasticDetermination of permeability to gases-
Part2:Equal-pressuremethods
(ISO 2782-2:2018,Rubber, vulcanized or thermoplastic—Determination of
permeability to gases—Part 2:Equal-pressure method ,MOD)
2019-12-10发布
2020-11-01实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 7755.2—2019
前言
GB/T7755《硫化橡胶或热塑性橡胶透气性的测定》分为两个部分：
第1部分：压差法；第2部分：等压法。
本部分为GB/T7755的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO2782-2:2018《硫化橡胶或热塑性橡胶透气性的测定第2
部分：等压法》。
本部分与ISO2782-2:2018相比在结构上有较多调整，附录A中列出了本部分与ISO2782-2:2018 的章条编号对照一览表。
本部分与ISO2782-2：2018的技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等同采用国际标准的GB/T2941一2006代替了ISO23529（见4.6.3、4.6.4、5.5.3、
5.5.4); 。删除了ISO2782-1：2016，直接将ISO2782-1：2016中规范引用的内容进行文字表述增加了“库仑计检测法（B法）”，以适应我国技术发展需求（见第5章）。 一一在第3章“术语和定义”中增加了“气体透过率”“气体扩散系数”及“稳态”的术语，以方便使
用，利于理解（见3.1、3.2、3.3）。 对气相色谱检法的原理表述进行优化，增加了“通过数据处理装置，从而获得所测试样的气体透过率、气体渗透系数”，同时删除了“用这种方法，可以对含有水蒸气的试验气体进行测量，也可以对混合气体进行分析以确定成分”。不仅使原理表述更加完整，同时更加适合我国目前实际测试技术条件（见4.1）。 对试验气体表述进行精简，删除了“氢气，或者混合气体，如空气、液化石油气（气态）或煤气”，以适合我国目前实际测试技术条件（见4.4)。 增加了“选用的试验方法（方法A或方法B)”，方便使用和选择[见第6章c)]。 增加了气相色谱检测法中的FID检测器、TCD检测器适用的气体类型，以适应我国技术条件，扩大实用性（见4.2.3）。 修改了“载气”的描述，将氢气指定为气相色谱检测法中的载气，方便使用和选择（见4.5）。 修改了“试样中的形状和大小”的描述，增加了含丁基橡胶材料的试样厚度要求，提升测试的准确度（见4.6.1）。 合并了试样的制备、调节、预处理和调节的内容，使标准内容更加简洁（见4.6.4)。 -增加了附录C“参考膜及核查规程”，以配合库仑计检测法（B法)的使用。
本部分还做了下列编辑性修改：
增加了“气体透过率”不同单位之间的换算关系，以方便使用（见4.10.1中的注）；删除了ISO2782-2：2018中15.1和15.2的注。
本部分由中国石油和化学工业联合会提出。 本部分由全国橡胶与橡胶制品标准化技术委员会（SAC/TC35)归口。 本部分起草单位：双钱集团上海轮胎研究所有限公司、双星集团有限责任公司、广州合成材料研究
1 GB/T 7755.2—2019
院有限公司、三角轮胎股份有限公司、风神轮胎股份有限公司、贵州轮胎股份有限公司、怡维怡橡胶研究院有限公司、山东京博石油化工有限公司橡胶分公司、北京丹普客包装技术有限公司、北京瑞达宇辰仪器有限公司、北京橡胶工业研究设计院有限公司、埃克森美孚亚太研发有限公司、威海君乐轮胎有限公司。
本部分主要起草人：董文武、蒋琦、郭菲、吴惠琴、刘晓丹、李栋林、倪淑杰、任绍文、刘晴晴、尹智、 王丽娥、黄婷婷、陈晓杰、任学斌、崔红梅、王丹峰、左晓峰、陈立芳、陈磊、谢君芳、李静、陆学锋、林亦琦、 王剑锋、张其虎。
Ⅱ GB/T 7755.2—2019
引言
测量橡胶透气性的重要性在于更加精确地预测和判断制造内胎、无内胎轮胎内衬层、软管、气球及其他气体容器、密封件和薄膜用胶料的阻隔性能，提升产品的质量。本部分根据我国的国情发展需求，新增了库仑计检测法。目前库仑计检测法正应用于各种橡胶材料的透氧性能测试。这种测量在研究橡胶材料的透氧性能与轮胎的保气性能方面具有理论上的意义。同时，增加库仑计检测法使本部分标准内容更加丰富，为用户在选择试验方法的方面增加了可选择性和操作性
三 GB/T 7755.2—2019
硫化橡胶或热塑性橡胶透气性的测定
第2部分：等压法
警示一一使用本部分的人员应有正规实验室工作的实践经验。本部分并未指出所有可能的安全问题，使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。
1范围
GB/T7755的本部分规定了在试样两侧等压且存在浓度差的状态下，用气相色谱检测法（方法A）
和库仑计检测法（方法B)测定硫化橡胶或热塑性橡胶气体透过率、气体渗透系数的方法。
本部分适用于硬度不小于35IRHD(国际橡胶硬度）的硫化橡胶或热塑性橡胶。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2941一2006橡胶物理试验方法试样制备和调节通用程序（ISO23529：2004，IDT） ISO18899：2013橡胶试验设备校准指南（Rubber—Guidetothecalibrationoftestequip
ment)
3术语和定义
下列术语和定义适用于本文件。
3.1
气体透过率 gastransmissionrate 在试样两侧等压且存在浓度差的状态下，单位时间内，试验气体透过单位面积试样的摩尔数。
3.2
气体渗透系数 gas permeability coefficien 在试样两侧等压且存在浓度差的状态下，单位时间内，试验气体透过单位面积和单位厚度试样的摩
尔数。 3.3
稳态steady-state 当试样吸收的气体数量与透过试样的气体数量达到平衡时的状态。
4方法A：气相色谱检测法
4.1原理
用一个试样将透气测试腔分隔为气体供应侧和气体渗透侧（见图1），在试样两侧压力相同状态下，两侧以同样流量分别持续通人载气和试验气体，确保在试样两侧形成一个持续的恒定浓度差；试验气体在浓度差的作用下渗透过试样，并被载气送到气相色谱检测器，通过数据处理装置，从而获得所测试样
1 GB/T7755.2—2019
的气体透过率、气体渗透系数。 4.2 测量装置 4.2.1主要部件
气相色谱检测法测量装置如图1所示，主要包括透气测试腔、气相色谱检测器、温度传感器、气体供应容器、数据处理装置、气体渗透面积和相应的管路及气体控制器等。
14
_13 V
1.4
3 10
说明：
透气测试腔的供应侧； 2- 透气测试腔的渗透侧； 3- 试样； 4— 密封图； 6 温度传感器； 6- 试验气体供应容器； 7 载气供应容器；
三通阀；气相色谱检测器；
1-
8 9 10- 一 数据处理装置； 11— 试验气体控制器； 12— 载气控制器； 13— 采样环或无)； 14— 气体渗透面积。
图1气相色谱检测法测量装置示意图
4.2.2透气测试腔
用于进行透气性测试的试验腔体。试样装入透气测试腔后，在试样两侧分别形成一个气体供应侧和一个气体渗透侧。供应侧有一个试验气体的进气口；渗透侧连接一个气相色谱检测器，用于测量渗透过的试验气体数量。
透气测试腔的两侧与试样相接触的表面应该平整和光滑，以防止气体泄漏。可加一个O形密封圈用于试样与透气测试腔之间的密封。密封圈的气体透过率应比试样小得多，以保证不会影响试验结果。
透气测试腔的材质应不能与试验气体发生反应，也不能吸收所使用的试验气体气体渗透区域的直径应在10mm～150mm之间，具体大小取决于预期的气体透过率范围。 测量装置应具有一个加热系统，使透气测试腔温度可以上升至80℃。当测试温度在40℃～80℃
范围内，温度控制精度应为土1℃，
注：加热系统可以采用电加热套和能包裹住透气测试腔、试验气体供应容器的恒温装置。 4.2.3气相色谱检测器
可采用热导检测器（TCD)或氢气火焰电离检测器（FID)等检测器。检测器和色谱柱应适用于试验
气体，并达到要求的灵敏度。热导检测器（TCD)适用于有机气体，氢气火焰电离检测器（FID)适用于无机气体（氮气、氧气等）。
2 GB/T 7755.2—2019
4.2.4气体供应容器
用于向透气测试腔的试样供应侧和试样渗透侧提供恒定压力的气体。 4.2.5两个温度传感器
一个温度传感器安装在透气测试腔内，用以测量试验气体温度。另一个温度传感器安装在载气管路里，用以测量载气温度。两个温度传感器的测温精度均不低于0.1℃。 4.2.6数据处理装置
将通过气相色谱传感器的气体数量转换成电信号，从而获得所测试样的气体透过率、气体渗透系数。 4.2.7试验气体控制器
用于控制试验气体或载气的流量和压力，并保持流量稳定。 4.3校准
测量装置应按照附录B进行校准。 4.4试验气体
可使用单一气体，如氮气、氧气等，也可使用混合气体。单一气体的纯度或混合气体中每种成分的纯度应不低于99.5%（体积比）。试验气体不应带有可能影响试验结果的杂质成分。 4.5载气
采用纯度99.99%以上的氢气作为载气。 4.6试样 4.6.1形状和尺寸
试样应具有代表性，表面不应有凹坑、划痕或其他可见缺陷。通常采用的试样为圆形薄片，其直径
大小应足以覆盖透气测试腔的截面，同时被透气测试腔平整边缘所夹持密封。典型的试样直径为 50mm~155mm，厚度为0.1mm~2.2mm。
含丁基橡胶类的试样，由于存在膨胀效应，试样的平整度影响测试结果，建议选择厚度为0.5mm～ 1.0mm为佳。 4.6.2试样数量
采用3片或更多的试样，当用于质量控制时，试样的数量可以减少。
4.6.3厚度测量
使用GB/T2941一2006中规定的方法A，测量每个试样上五个点或更多点（包括气体透过区域的中心点)的厚度，精确到0.01mm，然后取测量值的算术平均值。试样上每个单点测量值不应偏离该试样算术平均值10%以上，且任一试样的算术平均值不应偏离所有被测试样算术平均值的10%以上。 4.6.4试样的制备和调节
试样的制备和调节应符合GB/T29412006的规定。
