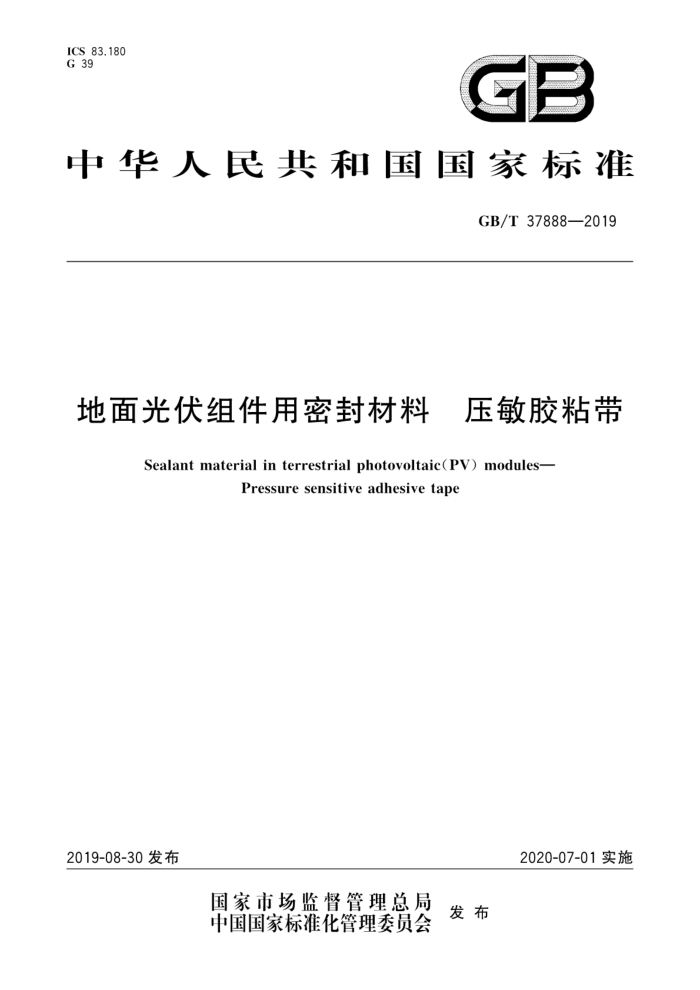

ICS 83.180 G 39
GB
中华人民共和国国家标准
GB/T37888—2019
地面光伏组件用密封材料 压敏胶粘带
Sealant material in terrestrial photovoltaic(PV) modules-
Pressure sensitive adhesive tape
2020-07-01实施
2019-08-30发布
国家市场监督管理总局
中国国家标准化管理委员会 发布 GB/T 37888—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国胶粘剂标准化技术委员会（SAC/TC185）归口。 本标准起草单位：北京天山新材料技术有限公司、中山市皇冠胶粘制品有限公司、上海橡胶制品研
究所有限公司、深圳市美信电子有限公司、开平市齐裕胶粘制品科技有限公司、浙江欧仁新材料有限公司、佛山市南海区新永泰胶粘制品有限公司、中山新亚洲胶粘制品有限公司、3M中国有限公司、杭州容放压敏新材料有限公司。
本标准主要起草人：王林青、王敏、陈亚菊、陈维斌、罗吉尔、李健雄、夏厚君、潘大满、杨永强、吴轩、 石一峰。
一 GB/T37888—2019
地面光伏组件用密封材料压敏胶粘带
1范围
本标准规定了地面光伏组件密封用压敏胶粘带的技术要求、试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于地面光伏组件边框密封用压敏胶粘带
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T2792一2014胶粘带剥离强度的试验方法 GB/T7125胶粘带厚度的试验方法 GB/T9535一1998地面用品体硅光伏组件设计鉴定和定型 GB/T15331压敏胶粘带水蒸气透过率试验方法 GB/T16422.3一2014塑料实验室光源暴露试验方法第3部分：荧光紫外灯 GB/T22396 压敏胶粘制品术语 GB/T30776一2014胶粘带拉伸强度与断裂伸长率的试验方法 GB/T33332—2016 胶粘带动态剪切强度的试验方法 HG/T4139—2010 压敏胶粘制品用防粘材料
3术语和定义
GB/T22396界定的以及下列术语和定义适用于本文件。
3.1
地面光伏组件边框密封用压敏胶粘带 pressuresensitiveadhesivetapeforsealinterrestrialphoto- voltaic(PV) modules
用于地面光伏组件边框密封和固定的双面胶粘带，由基材、压敏胶层和离型材料构成，结构示意见
图1。
注：常见的基材为PE(聚乙烯）、亚克力（聚甲基丙烯酸甲酯）、PU(聚氨酯)等材质的泡棉
基材网
文文文文文
>压敏胶层
18888888888888888888288
离型材料-
图1地面光伏组件边框密封用压敏胶粘带结构示意图
4要求
4.1外观
压胶粘带的外观应无褶皱，断面应整齐、无异物、无溢胶
1 GB/T37888—2019
5.6 5热老化
在温度为（133土1）℃的条件下老化1000h
6 试验方法 6.1外观
在自然光下，目测检查。 6.2 离型材料的拉伸强度
按GB/T30776一2014的方法A进行测试。 6.3 离型材料的离型力
按HG/T4139一2010的附录A进行测试。 6.4厚度
按GB/T7125进行测试。 6.5 拉伸强度及断裂伸长率
按GB/T30776一2014的方法A进行测试。试样宽度宜为（24土0.5)mm，当样品宽度小于24mm 时，以样品的实际宽度进行测试。 6.6 水蒸气透过率
按GB/T15331的方法测试。 6.7 90°剥离强度
按GB/T2792一2014中方法3和附录B的要求进行试验。试样宽度宜为（24土0.5）mm，长度约 300mm。当样品宽度小于24mm时，以样品的实际宽度进行测试。 6.8持粘性 6.8.1 试件制备
按GB/T33332一2016中方法三进行制样。其中胶粘带试样尺寸为25mm×25mm，粘贴在尺寸为40mm×60mm的不锈钢板上，用1kg的磁码加压10min。试件示意见图2。
3 GB/T37888—2019
胶带样块
标准不锈钢板
3
标准不锈钢板
图2 持粘性试件示意图
6.8.2常态持粘性
试件垂直固定在试验架上，下端加载2kg的码，观察码的脱落时间。 6.8.385℃持粘性
试件垂直固定在试验架上，下端加载1kg的础码，放入85℃土2℃的烘箱中，观察码的脱落时间。 6.9 动态剪切强度
按GB/T33332一2016中方法三的要求进行测定。其中胶粘带试样尺寸为25mm×25mm，测试时拉伸速率为5mm/min。
老化后的试件，在5.1条件下至少放置24h，方可进行测试。 制备用于UV老化的试件时，其粘接基材需采用厚度不低于2mm的玻璃。
> 检验规则
7.1 组批与抽样
以同一批次原料、同一配方、同一工艺条件和同一设备生产的产品为一个检验批次。抽样数量根据检测项目需要决定。 7.2 出厂检验
检验项目为： a) 外观； b) 厚度； c) 拉伸强度及断裂伸长率； d) 剥离强度； e) 常态持粘性； f) 常态动态剪切强度。
4
