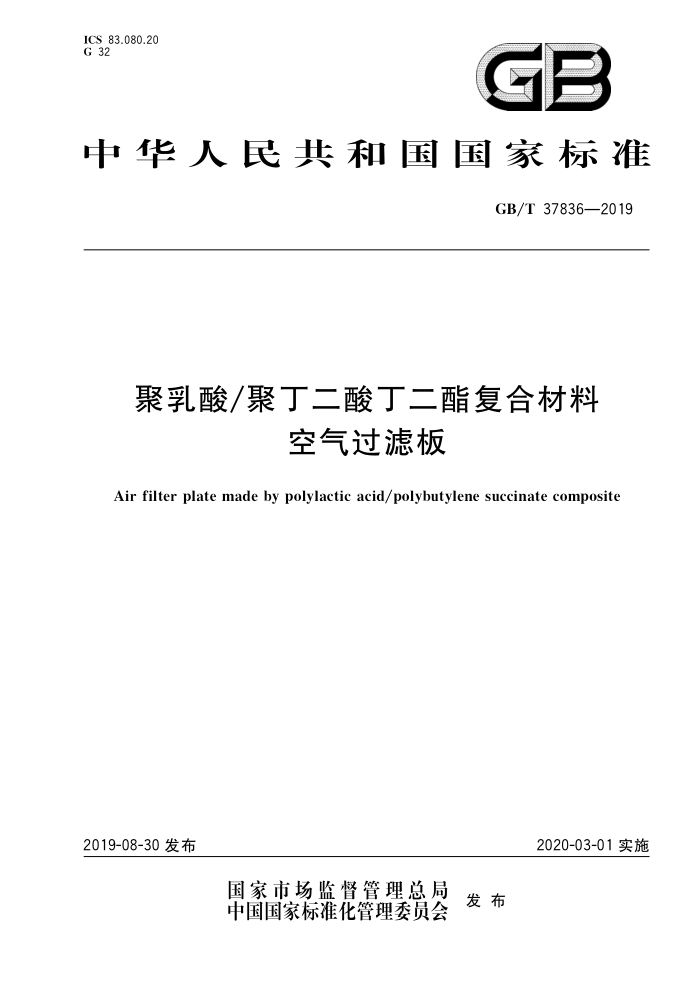

ICS 83.080.20 G 32
GB
中华人民共和国国家标准
GB/T37836—2019
聚乳酸/聚丁二酸丁二酯复合材料
空气过滤板
Air filter plate made by polylactic acid/polybutylene succinate composite
2019-08-30发布
2020-03-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T 37836—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国生物基材料及降解制品标准化技术委员会（SAC/TC380）提出并归口。 本标准起草单位：深圳市虹彩新材料科技有限公司、深圳鑫昌裕实业有限公司、广州纤维产品检测
研究院、北京工商大学、南通龙达生物新材料科技有限公司、百信泓科技（深圳)有限公司、深圳市得鑫宝实业有限公司、合肥恒鑫环保科技有限公司。
1C
本标准主要起草人：李积迁、陈晓江、刁晓倩、张丽萍、聂凤明、张春华、肖林波、彭韵、罗峻、严德平。
1 GB/T37836—2019
聚乳酸/聚丁二酸丁二酯复合材料
空气过滤板
1范围
本标准规定了以聚乳酸（polylacticacid，PLA）和聚丁二酸丁二酯（polybutylenesuccinate，PBS）复
合材料为主要过滤材料制备的空气过滤网板（以下简称“过滤板”）的术语和定义、代号及标识、技术要求、试验方法、检验规则、标志、包装、运输和贮存、保质期。
本标准适用于以PLA/PBS复合材料纤维为主要过滤材料制备的空气过滤板
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 3923.1 纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定（条样法） GB/T 4668 机织物密度的测定 GB/T 4669 纺织品机织物单位长度质量和单位面积质量的测定 GB/T 4745 纺织品 防水性能的检测和评价沾水法 GB/T 5453 纺织品 织物透气性的测定 GB/T 7689.1 增强材料机织物试验方法第1部分：厚度的测定 GB/T12703.4 纺织品静电性能的评定第4部分：电阻率 GB/T14295—2008 空气过滤器 GB/T19277.1 受控堆肥条件下材料最终需氧生物分解能力的测定采用测定释放的二氧化碳
SAC E
的方法第1部分：通用方法
GB/T 19977 纺织品拒油性 抗碳氢化合物试验 GB/T20197—2006 降解塑料的定义、分类、标志和降解性能要求 GB/T20944.1 纺织品 抗菌性能的评价 第1部分：琼脂平皿扩散法 GB/T 24218.1 纺织品 非织造布试验方法 第1部分：单位面积质量的测定 GB/T 24218.2 纺织品 非织造布试验方法 第2部分：厚度的测定 GB/T 24218.3 纺织品 非织造布试验方法 第3部分：断裂强力和断裂伸长率的测定（条样法） GB/T 24346 纺织品[ 防霉性能的评价
3术语和定义
下列术语和定义适用于本文件。
3.1
空气过滤板 airfilterplate 由机织、交点黏结、熔喷等工艺制备的滤网所构成的空气过滤网板
1 GB/T37836—2019
3.2
滤网 filter media 对空气中颗粒物具有过滤作用的材料。
3.3
透气率 airpenetrability 空气过滤板透过空气的性能，在规定的试验面积、压降和时间条件下，气流垂直通过试样的速率。 注：单位为米每秒（m/s)。
3.4
断裂强力 breakingforce 在规定的条件下进行的拉伸试验过程中，试样被拉断记录的最大力注：单位为N/50mm。
3.5
断裂伸长率 elongation at break 对应于断裂强力的伸长率。
3.6
过滤效率 filtration efficiency 过滤板收集灰尘粒子的能力，用计重法试验时，过滤板收集到的标准试验粉尘量与进入过滤板的标
准试验粉尘量之比。 3.7
初阻力 initial resistance 未积尘的过滤板通过额定风量时的空气阻力注：单位为帕斯卡（Pa)。
3.8
抗菌 antibiosis 杀死细菌营养体、繁殖体和抑制细菌生长繁殖的作用。
3.9
防霉 anti-mildew 杀死霉菌营养体、繁殖体和抑制霉菌生长繁殖的作用。
3.10
表面电阻 surfaceelectrical resistance 在给定的通电时间之后，施加于受试过滤板表面上的两个电极之间的直流电压对于流过这两个电
极之间的电流的比值。
注：单位为欧姆（Q）。
3.11
表面抗湿性 surfacemoisture resistance 表示过滤板表面抗湿性的程度，以沾水等级表示。 注：分为1级～5级，1级为抗湿性最弱，5级为抗湿性最强。
3.12
拒油性 oil repellent 表示过滤板抵抗吸收油类液体的特性，以拒油等级表示。 注：分为1级～8级，1级为拒油性最弱，8级为拒油性最强。
2 GB/T37836—2019
造过滤板。滤网的成型工艺为熔喷，交点黏结等非织造工艺的，属于非织造过滤板。 5.2.2形态性能 5.2.2.1 滤网的形态性能以滤网的单位面积质量、厚度和密度表示。它们的实测值与标称值的偏差以及离散率（CV值）应符合表3的规定。
表3滤网形态性能指标
滤 料
项目
织造过滤板
非织造过滤板
±5 3 ±10 3
单位面积质量偏差率/% 单位面积质量CV值/%
±3 ≤2 ±7 2 ±5% ±15
厚度偏差率/% 厚度CV值/%
密度偏差/（根/10cm）透气率偏差率/%
±20
5.2.2.2 偏差率是指对应某一组检测数据的平均值和送检滤网该项数据标称值的差与标称值之比，用百分数表示，见式（1）：
偏差率 标称值一测试平均值 X100%
...( 1 )
标称值
5.2.2.3 离散度（CV值）是指 一组检测数据的标差除以该组检测数据平均值的百分数，见式（2）：
(r: -)2
CV: 1 n X 100%
·(2)
式中： CV 一 离散率；
各次测试数据；组检测数据的平均值；样品数。

x n
5.2.3力学性能
滤网的力学性能以滤网的断裂强力表示，应符合表4的规定。
表4滤网力学性能指标
滤 料
项目
织造过滤板经向：≥M1 纬向：≥M2
非织造过滤板纵向≥M：纬向：≥M
断裂强力/N
注：M，～M，的值按生产设计或合同协议
N GB/T37836—2019
5.2.4过滤性能
滤网的过滤性能以过滤效率和初阻力表示，应符合表5的规定。
表5 滤网过滤性能指标
滤料
项目过滤效率初阻力/Pa
织造过滤板
非织造过滤板
≥M; ≤M
注：M：和M。的值按生产设计或合同协议
5.2.5 附加特殊功能
滤网的附加特殊功能应按生产设计或合同要求进行选取，附加特殊功能要求应符合表6的规定。
表6 附加特殊功能要求
单位
项目抗菌率防霉等级导电(表面电阻) 表面抗湿性
要求效果好 1或0 <1010 ≥4 ≥3
级 2 级级
拒油性
5.2.6 生物降解性能
滤网的生物降解性能应符合GB/T20197一2006中5.1的要求，即生物分解率应大于60%。 5.3 跌落性能
跌落性能应符合生产设计或合同要求。生产设计或合同要求应规定过滤板面跌落高度M，和角跌落高度M：。
试验方法 6.1 外观质量
6
SAC
用40W青光或白光日光灯两支，上面加灯罩，灯罩与检验中心垂直距离80cm士5cm，或在D65 光源下对外观各项目规定目测。 6.2 滤网性能
6.2.1 单位面积质量的测定：织造过滤板按照GB/T4669规定执行；非织造过滤板按照GB/T24218.1 规定执行 6.2.2 厚度的测定：织造过滤板按照GB/T7689.1规定执行；非织造过滤板按照GB/T24218.2规定
