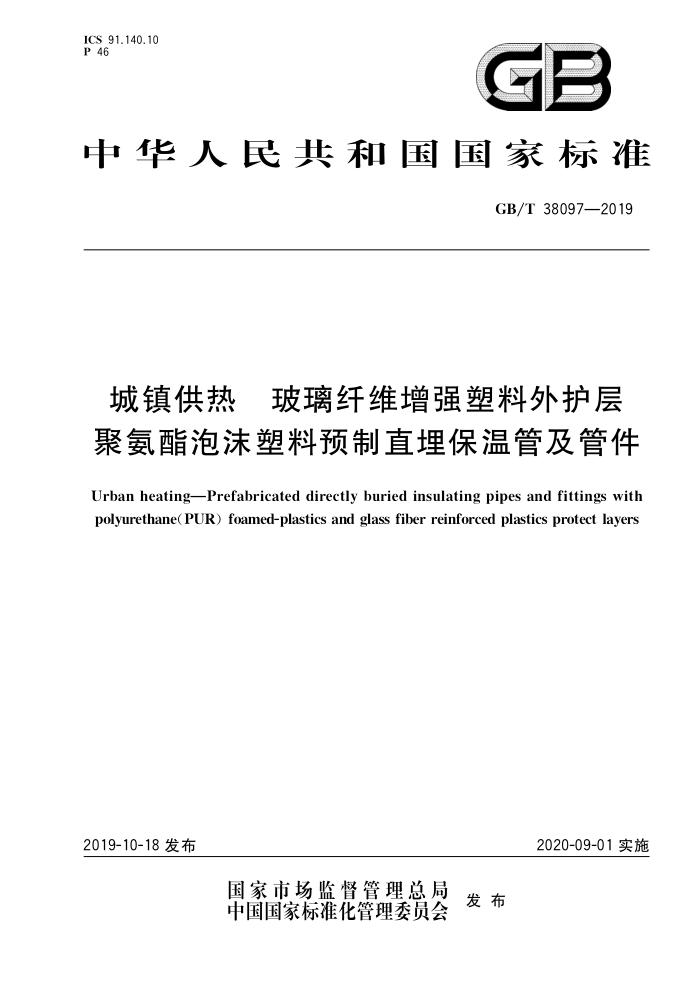

ICS 91.140.10
GB
P 46
中华人民共和国国家标准
GB/T 38097—2019
城镇供热 玻璃纤维增强塑料外护层聚氨酯泡沫塑料预制直埋保温管及管件
Urban heating-Prefabricated directly buried insulating pipes and fittings with polyurethane(PUR) foamed-plastics and glass fiber reinforced plastics protect layers
2020-09-01实施
2019-10-18 发布
国家市场监督管理总局 发布
中国国家标准化管理委员会 GB/T 38097—2019
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 结构 5
1
要求 5.1 工作钢管 5.2 钢制管件 5.3 外护层 5.4 保温层 5.5 保温管 5.6 保温管件 5.7 保温接头试验方法检验规则 7.1 出厂检验 7.2 型式检验 8标志、运输和贮存 8.1 标志 8.2 运输· 8.3 贮存附录A（规范性附录）保温接头的制作附录B（规范性附录）外护层巴氏硬度的试验方法参考文献
/
1
10
6
10
10 13
13
14 14
15 16 19 GB/T 38097—2019
前言
本标准按照GB/T1.12009给出的规则起草本标准由中华人民共和国住房和城乡建设部提出本标准由全国城镇供热标准化技术委员会（SAC/TC455）归口。 本标准起草单位：北京市公用事业科学研究所、中国石油集团工程技术研究院有限公司、唐山兴邦
管道工程设备有限公司、河北昊天能源投资集团有限公司、大连益多管道有限公司、大连科华热力管道有限公司、天津市宇刚保温建材有限公司、陶氏化学（中国）投资有限公司、万华化学集团股份有限公司、 廊坊华宇天创能源设备有限公司、江丰管道集团有限公司、天津豪威特管道设备有限公司、天津建塑供热管道设备工程有限公司、山东茂盛管业有限公司、唐山丰南君业节能保温材料有限公司、河南三杰热电科技股份有限公司、河北轩业天邦管道制造有限公司、河北峰诚管道有限公司、北京市建设工程质量第六检测所有限公司、北京市建设工程质量第四检测所。
本标准主要起草人：白冬军、冯文亮、高雪、张红磊、邱华伟、郑中胜、严必行、孙涛、王小璐、杨秋、 于泽、韩德福、段文宇、辛波、潘存业、刘飞、郎魁元、任静、李忠杰、杨雪飞、赵相宾、陈鹏、张月圣、孙保亮、 彭晶凯。
1 GB/T38097—2019
城镇供热玻璃纤维增强塑料外护层聚氨酯泡沫塑料预制直理保温管及管件
1范围
本标准规定了玻璃纤维增强塑料外护层聚氨酯泡沫塑料预制直埋保温管及管件的术语和定义、结构、要求、试验方法、检验规则及标志、运输和贮存
本标准适用于输送介质温度（长期运行温度）不高于120℃，偶然峰值温度不大于140℃的预制直埋保温管及管件。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3091低压流体输送用焊接钢管 GB/T 8163 3输送流体用无缝钢管 GB/T 8237 纤维增强塑料用液体不饱和聚酯树脂 GB/T8923.12011 涂覆涂料前钢材表面处理表面清洁度的目视评定 第1部分：未涂覆过
的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T 9711 石油天然气工业管线输送系统用钢管 GB/T 12459 钢制对焊管件类型与参数 GB/T 13401 钢制对焊管件技术规范 GB/T 18369 玻璃纤维无捻粗纱 GB/T 18370 玻璃纤维无粗纱布 GB/T29046一2012城镇供热预制直埋保温管道技术指标检测方法 GB/T29047—2012 高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件 GB 50236 现场设备、工业管道焊接工程施工规范 CJJ/T 254 城镇供热直埋热水管道泄漏监测系统技术规程 NB/T47013.2 承压设备无损检测第2部分：射线检测 NB/T47013.3承压设备无损检测 第3部分：超声检测 NB/T47014承压设备焊接工艺评定 SY/T5257 油气输送用钢制感应加热弯管
3 术语和定义
GB/T29047一2012界定的以及下列术语和定义适用于本文件
3.1
外护层长期机械性能 long term mechanical properties of casing 以材料在一定的应力、温度和介质环境共同作用的加速试验条件下所发生脆性失效的时间作为判
定依据，来考核外护层材料的长期耐老化的能力。
1 GB/T 38097—2019
3.2
弯曲角度偏差bendangledeviation 弯头或弯管所标称的弯曲角度与产品实测的弯曲角度数值之差。
4结构
4.1玻璃纤维增强塑料外护层聚氨酯泡沫塑料预制直埋保温管（以下简称“保温管”)或保温管件应为工作钢管或钢制管件、保温层和外护层紧密结合的三位一体式结构，保温层内可设置支架和报警线。 4.2产品结构示意见图1。
4
DN D
说明： 1 2 3
工作钢管；保温层；外护层：报警线；支架；
5 DN 工作钢管公称尺寸；
D. 外护层外径：
工作钢管焊接预留端长度。
L
图1产品结构示意图
5要求
5.1 工作钢管 5.1.1 公称尺寸、外径及壁厚应符合设计要求，单根工作钢管不应有环焊缝。 5.1.2 材质、尺寸公差及性能应符合GB/T3091或GB/T9711或GB/T8163的规定。 5.1.3表面锈蚀等级应符合GB/T8923.1一2011中的A级、B级、C级的规定。 5.1.4发泡前应对工作钢管表面进行处理，表面处理等级应符合GB/T8923.1—2011中Sa2<的规定。 5.2钢制管件 5.2.1材料 5.2.1.1 公称尺寸应与工作钢管一致，壁厚应符合设计要求，且不应低于工作钢管的壁厚。 5.2.1.2 材质、尺寸公差应符合GB/T13401或GB/T12459或SY/T5257的规定。
2
