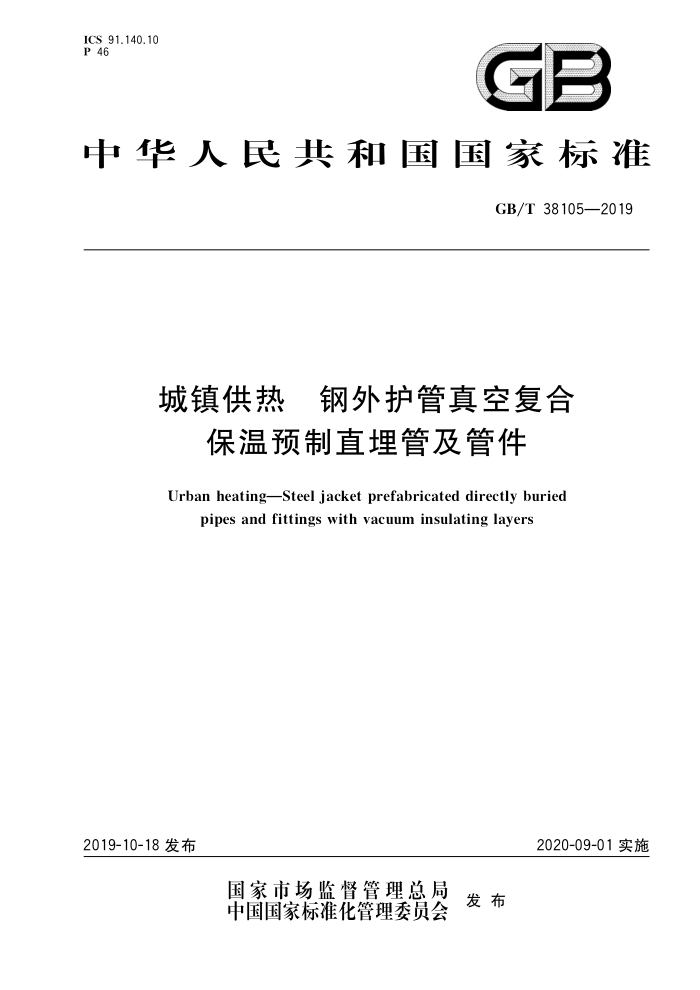

ICS 91.140.10 P 46
GB
中华人民共和国国家标准
GB/T38105—2019
城镇供热 钢外护管真空复合
保温预制直理管及管件
Urban heatingSteel jacket prefabricated directly buried
pipes and fittings with vacuum insulating layers
2019-10-18 发布
2020-09-01实施
国家市场监督管理总局 发布中国国家标准化管理委员会 GB/T38105—2019
目 次
前言
III
范围规范性引用文件术语和定义结构 4.1 保温管 4.2 保温管件
1
2
3
4
5 材料与性能 6 要求
6.1 工作钢管 6.2 钢制管件 6.3 保温层 6.4 真空层 6.5 钢外护管 6.6 防腐层· 6.7 保温管 6.8 保温管件试验方法 7.1 工作钢管 7.2 钢制管件.. 7.3 保温层 7.4 真空层 7.5 钢外护管 7.6 防腐层 7.7 保温管 7.8 保温管件检验规则 8.1 出厂检验 8.2 型式检验 9 标志、运输和贮存 9.1 标志 9.2 运输· 9.3 贮存，附录A（规范性附录） 保温接头附录B（资料性附录） 真空系统设计、实现及维护
10
10 1U
/
1 11 11
11 11 11 12
12
8
12
12
12
-
15 15 16 GB/T 38105—2019
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由中华人民共和国住房和城乡建设部提出本标准由全国城镇供热标准化技术委员会（SAC/TC455）归口。 本标准起草单位：北京豪特耐管道设备有限公司、北京市热力集团有限责任公司、中国市政工程华
北设计研究总院有限公司、北京市建设工程质量第四检测所、中国城市建设研究院有限公司、北京市热力工程设计有限责任公司、新疆城乡规划设计研究院有限公司、唐山兴邦管道工程设备有限公司、天津市管道工程集团有限公司保温管厂、天津市宇刚保温建材有限公司、廊坊华宇天创能源设备有限公司、 大连开元管道有限公司。
本标准主要起草人：王岩、高洪泽、贾丽华、王淮、白冬军、张立申、王刚、罗运晖、戴秋萍、韩成鹏、 胡春峰、李志、闫必行、叶连基、丛树界、张红莲。
I GB/T38105—2019
城镇供热 钢外护管真空复合
保温预制直理管及管件
1范围
本标准规定了钢外护管真空复合保温预制直埋管及管件的术语和定义、结构、材料与性能、要求、试验方法、检验规则、标志、运输和贮存。
本标准适用于供热介质工作压力小于或等于2.5MPa，设计温度小于或等于350℃的蒸汽或设计温度小于或等于200℃C的热水钢外护管真空复合保温预制直理管及管件（以下简称“保温管及保温管件")。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 699 优质碳素结构钢 GB/T700碳素结构钢 GB/T 3091 低压流体输送用焊接钢管 GB/T 8163 输送流体用无缝钢管 GB/T 8923.1 涂覆涂料前钢材表面处理表面清洁度的目视评定 第1部分：未涂覆过的钢材
表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T 9711 石油天然气工业管线输送系统用钢管 GB/T 12459 钢制对焊管件类型与参数 GB/T13350 绝热用玻璃棉及其制品 GB/T 13401 钢制对焊管件技术规范 GB/T 23257 埋地钢质管道聚乙烯防腐层 GB/T28638—2012 城镇供热管道保温结构散热损失测试与保温效果评定方法 GB/T29046—2012 城镇供热预制直埋保温管道技术指标检测方法 GB/T34336 纳米孔气凝胶复合绝热制品 CJJ28城镇供热管网工程施工及验收规范 CJJ/T104—2014 城镇供热直埋蒸汽管道技术规程 HG/T 3831 喷涂聚脲防护材料 NB/T 47013.2 承压设备无损检测 第2部分：射线检测 NB/T 47013.3 承压设备无损检测 第3部分：超声检测 NB/T 47013.5 承压设备无损检测 第5部分：渗透检测 SY/T 0063 管道防腐层检漏试验方法 SY/T0315 钢质管道熔结环氧粉末外涂层技术规范 SY/T 5037 普通流体输送管道用埋弧焊钢管 SY/T5257 油气输送用钢制感应加热弯管
1 GB/T38105—2019
3术语和定义
下列术语和定义适用于本文件。
3.1
内置滑动支架 inside sliding support 在保温管内使工作钢管与钢外护管有相对轴向和侧向位移的管道支架。
3.2
内置导向支架 insideguiding support 在保温管内使工作钢管与钢外护管有相对轴向位移的管道支架，
3.3
真空层 vacuum layer 在保温材料层外表面与钢外护管内表面之间封闭的具有一定真空度的空气层。
3.4
内固定支架 inside fixed support 使工作钢管与钢外护管间不发生相对位移的管路附件。
3.5
外固定支架 outside fixed support 使钢外护管与固定墩间不发生相对位移的管路附件。
3.6
内、外固定支架 inside and outside fixed support 使工作钢管、钢外护管和固定墩三者间不发生相对位移的管路附件
3.7
隔热层 insulation layer 固定支架、内置导向支架和内置滑动支架中，为消除热桥而使用的导热系数低、耐老化的保温材料。
4结构
4.1保温管 4.1.1由工作钢管、保温层、真空层、钢外护管和防腐层组成，保温管内应有内置导向支架，结构示意见图1。特殊部位应按设计要求在保温管内设置内置滑动支架，
