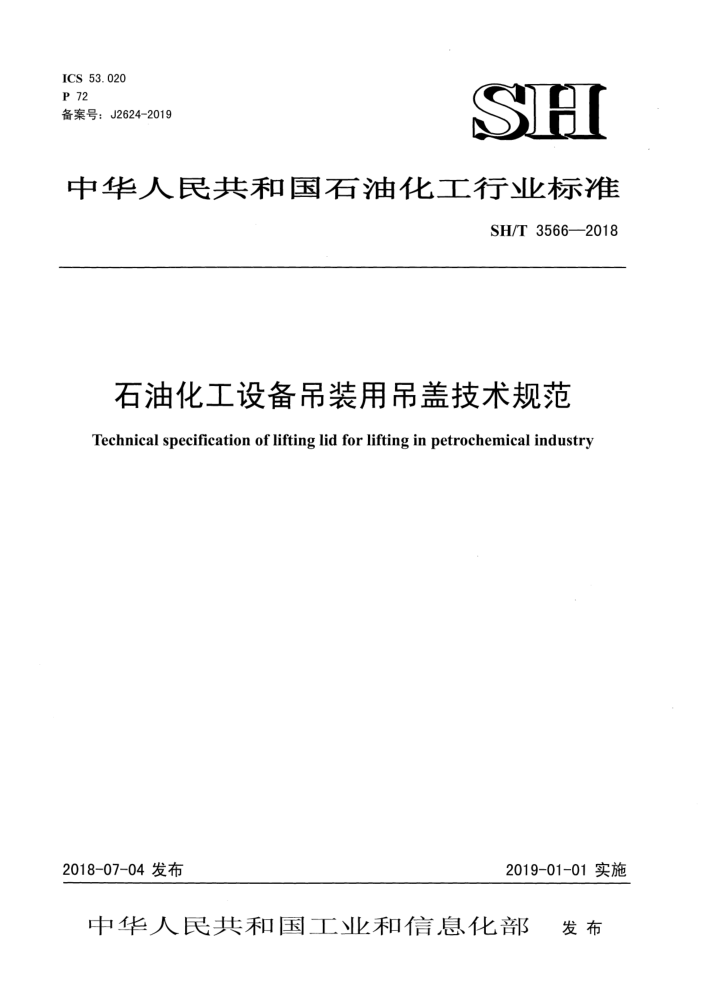

ICS 53.020 P 72 备案号：J2624-2019
SH
中华人民共和国石油化工行业标准
SH/T35662018
石油化工设备吊装用吊盖技术规范 Technical specification of lifting lid for lifting in petrochemical industry
2018-07-04发布
2019-01-01实施
中华人民共和国工业和信息化部 发布 SH/T3566—2018
目 次
前言
II
范围 2 规范性引用文件 3 术语和定义
1
设计 5 结构型式. 6 制造、检验与验收
4
安装与使用. 8 维护与存放附录A（资料性附录） 吊盖的其他结构型式附录B（资料性附录） 常用双头螺柱和螺母规格表，本标准用词说明附：条文说明，
7
(
A
10
12
13 SH/T3566—2018
Contents
Foreword
II
Scope Normativereferences
2
3 Terms and definitions 4Design Configurationtyp
5
6 Manufacture,inspectionand acceptance Install anduse
7
f
8Maintenanceand conservation Appendix A (Informative)Other types of lifting lid ... AppendixB (Informative)Double stud and nut specification table Explanationofwording in this specification.. Explanationofprovisions
A
10
12
13
II SH/T3566—2018
前言
根据中华人民共和国工业和信息化部《2012年第二批行业标准制修订计划》（工信厅科[2012]119 号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参照国内外相关标准，并在广泛征求意见的基础上，制定本标准。
本规范共分8章和2个附录。 本规范主要内容包括：范围、术语和定义、设计、结构型式、制造、检验与验收、安装与使用、维
护与存放等。
本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司施工技术宁波站负责日常管
理，由中石化宁波工程有限公司负责具体技术内容的解释。本规范在执行过程中，如有意见或建议，请寄送日常管理单位和主编单位。
本规范日常管理单位：中国石油化工集团公司施工技术宁波站
通讯地址：浙江省宁波市国家高新区院士路660号邮政编码：315103 电 话：0574-87975406 传 真：0574-87974566
本规范主编单位：中石化宁波工程有限公司
通讯地址：浙江省宁波市国家高新区院士路660号邮政编码：315103
本规范参编单位：中国石化工程建设有限公司、中石化洛阳工程有限公司本规范主要起草人员：江坚平麻豁然冯勇本规范主要审查人员：岳敏 葛春玉 李永红 仇俊岳 贾桂军 刘小平陈照正洪礼武
褚文蕾 张小辉 黄晓霞 孙 贺 董文寰
III SH/T3566—2018
石油化工设备吊装用吊盖技术规范
1范围
本规范规定了石油化工吊装用吊盖的设计、结构型式、制造、检验、验收与交付、安装与使用、维护与存放等技术要求。
本规范适用于石油、石化、化工、煤化工工程建设中设备本体上不宜焊接吊耳，而以吊盖作为设备吊点时的设备吊装。 2规范性引用文件下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
GB/T150.1~150.4压力容器 GB50798石油化工大型设备吊装工程规范 GB/T713锅炉和压力容器用钢板 GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱 GB/T 3098.2 紧固件机械性能螺母粗牙螺纹 HG/T20592—2009钢制管法兰（PN系列） HG/T20615—2009钢制管法兰（Class系列） NB/T47008 承压设备用碳素钢和合金钢锻件 NB/T47013.147013.5承压设备无损检测 NB/T 47015 5压力容器焊接规程
3术语和定义
下列术语和定义适用于本规范。 3. 1
吊盖liftinglid 由吊耳和盲板组成，通过螺柱（或螺栓）、螺母安装在设备接管法兰上用于设备吊装的吊点结构。
3. 2
吊盖吊耳liftinglugof liftinglid 设置在吊盖盲板之上，用于连接吊索或吊具的吊点结构。
3. 3
吊盖盲板 反blindflangeof liftinglid 吊盖上用于与设备接管法兰相配合，采用螺栓（或螺柱）和螺母进行紧固的盲板。
3. 4
吊索liftingslings 用于连接设备与吊钩、承载设施等起吊装置的柔性元件。
3.5
吊具liftingattachments
1 SH/T35662018
用于连接吊钩或承载设施的刚性元件。 4设计 4.1吊盖结构选型、设计、设置应符合下列原则：
a）吊盖设计时应以安全、经济、使用方便、不损伤被吊装的设备为基本原则。 b）吊盖设计时应综合考虑吊装所使用的机械情况、吊装工艺方法、材料、吊盖制造条件和制作质
量、吊装时设备本身强度等因素。 c）选用的吊盖位置和数量应有利于设备吊装时的稳定、平衡及就位。 d）对于设备上已有的常盖，使用前应确认是否为设备吊装而设置。 e） 所选的吊盖应确保其本身不会因设备的吊装而受到破坏。 f) 吊盖设置应避免损伤设备接管法益的密封而， g） 在吊装过程中受力会发生变化的吊盖，应按其最大受力进行设计。 h）吊盖结构选型应考虑设备就位后吊索和吊具拆除的便利，吊索和吊具应符合GB50798的规定，
4.2吊盖设计文件应包括但不限于以下内容：
a）结构图； b）计算书； c）额定载荷； d） 制作数量； e） 材料； f) 制造、检验要求； g) 尺寸与公差或偏差、表面粗糙度： h）月 版本号、设计校审签署信息： i) 技术要求； j) 配套螺柱（或螺栓）的型号和数量； k） 使用环境温度要求
4.3吊盖材料应为塑性金属材料，不得采用铸件。 4.4吊盖材料由设计人员根据实际情况确定。 4.5吊盖所用钢板应符合现行国家标准GB/T713中所列材料的要求，并应按现行行业标准《承压设备无损检测》NB/T47013.3进行100%超声波检测，II级(含Ⅱ级)以.1:合格。所用锻件的锻造比不小于3，并应符合行业标准NB/T47008中所列材料的要求，II级(含IⅢI级)以.上锻件合格。 4.6吊盖材料强度、冲击韧性、硬度等力学性能应能满足吊装安全使用要求。 4.7 吊盖上宜设计便于吊盖摆放和拆装的吊点。 4.8吊盖应由具有吊盖设计能力的单位设计，设备设计单位应确认设备使用吊盖的可行性。 4.9吊盖基本结构确定后，应根据设备连接法兰的结构尺寸、设备重量等已知条件进行吊盖设计。 4.10 吊盖设计文件和安装说明应作为设备吊装方案的组成部分。 4. 11 吊盖设计时应考虑动载、不均衡等因素的影响，设计系数应不小于1.2。 4.12 吊盖应由专业人员负责设计，按规定程序审核和审批。
4.13 吊盖设计和审批人员的资格和主要工作内容，应符合表4.13的要求。
2 SH/T3566—2018
表4.13吊盖设计和审批人员的资格和工作内容
岗位
资 格
工作内容
a.吊盖结构选型、选材； b.吊盖结构尺寸确定： c.编制吊盖强度计算书； d.绘图 a.审核吊盖结构、材料的合理与可行性； b.审核吊盖结构尺寸的正确性； c.审核强度计算书； d.审核图纸
额定载荷<100t：助理工程师 100t≤额定载荷<500t：助理工程师
设计
额定载荷≥500t：工程师
额定载荷<100t：工程师 100t≤额定载荷<500t：工程师额定载荷≥500t：高级汇程师
审核
额定载荷<100t：1.程师 100t≤额定载荷<500t：高级工程师
审批
审批吊盖设计文件
额定载荷≥500t：高级工程邮
4.14 吊盖设计文件批准后，吊盖设计人员宜在制造前对吊盖制造单位进行技术交底。 4.15 吊盖设计技术文件和技术交底文件应存档。 4.16 当已设计或制作的吊盖不适用时，应对吊盖设计进行变更 4.17 吊盖设计变更应按原审批程序进行审批，并在变更图上标注变更信息。 4.183 现有的吊盖经改造可以与设备法兰匹配，且其额定吊装载荷经核算满足吊装要求时，允许对现有的吊盖进行改造后再使用。 5 结构型式 5.1典型的吊盖结构宜采用整体锻造式、管板组焊式、插焊式。 5.2整体锻造式吊盖结构如图5.2所示。
4-4剂视图
B-B向视图
BF
78
N个螺栓fL 沿圆周跨中均市
1一吊盖吊耳；2一吊盖盲板图5.2整体锻造式吊盖
5.3管板组焊式吊盖结构如图5.3所示。
