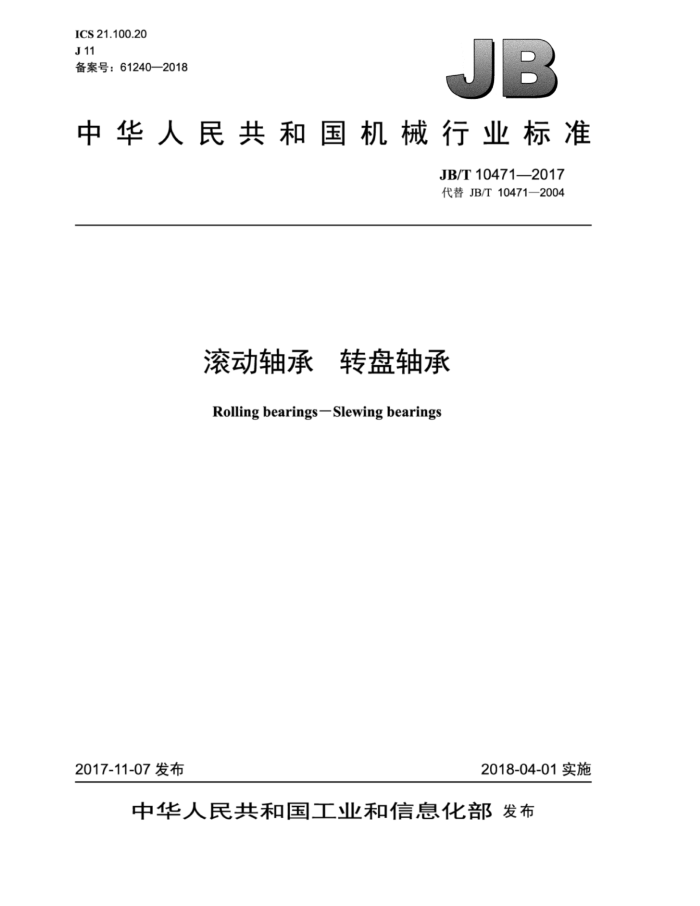

ICS 21.100.20 J11 备案号：61240—2018
JB
中华人民共和国机械行业标准
JB/T10471—2017 代替JB/T10471—2004
滚动轴承 转盘轴承
Rollingbearings-Slewingbearings
2017-11-07发布
2018-04-01实施
中华人民共和国工业和信息化部发布 JB/T10471—2017
目 次
II
前言范围
1 2 3 术语和定义
规范性引用文件
4 符号
代号方法 5.1 代号的构成. 5.2 基本代号构成. 5.3 后置代号. 5.4 代号示例. 结构型式. 外形尺寸. 技术要求 8.1 材料与热处理 8.2 齿轮. 8.3 公差.. 8.4 表面粗糙度 8.5 游隙 8.6 润滑.. 8.7 软带标记 8.8 其他要求检测方法 9.1 热处理质量检测 9.2 裂纹和缺陷检测， 9.3 齿轮误差检测 9.4 旋转精度的测量、 9.5 游隙的测量 10 检验规则 11 标志 12 包装 13 运输和贮存， 14 安装和保养. 附录A （资料性附录） Fria、Frea的测量方法
5
6
>
8
16 16 16 17 19 19 21 2
9
21
21 21 22 22 22 ..23
23 23 ..23 .24 ..25 .25 .25 .25 .26 .26 27
A.1 成套轴承内齿轮的径向综合跳动Fa的测量 A.2 成套轴承外齿轮的径向综合跳动Fra的测量 A.3 其他测量方法附录B （资料性附录）轴承的安装和保养 B.1 支承部件的安装表面 B.2 安装方法 JB/T 10471—2017
B.3 安装螺栓预紧载荷 B.4 轴承的保养
27 27
图1 无齿式四点接触球轴承图2外齿式四点接触球轴承. 图3内齿式四点接触球轴承.. 图4 无齿式双排异径球轴承，图5 外齿式双排异径球轴承... 图6 内齿式双排异径球轴承.. 图7 无齿式交叉圆柱滚子轴承图8 外齿式交叉圆柱滚子轴承图9 内齿式交叉圆柱滚子轴承图10 无齿式三排圆柱滚子组合轴承图 11 外齿式三排圆柱滚子组合轴承图12 内齿式三排圆柱滚子组合轴承图13 无齿式球柱组合轴承图14 外齿式球柱组合轴承图15 S.和K的测量图16 S。和K的测量图17 轴向游隙的测量图A.1 成套轴承内齿轮的径向综合跳动F的测量图A.2 成套轴承外齿轮的径向综合跳动F的测量图 B.1 支承部件安装表面的平面度和在径向宽度上的倾斜度
a
6 6 6 6 2 22 23 25 .25 ..26
表1 结构型式代号表2 传动型式代号表3 后置代号.... 表4 材料及热处理方法代号. 表 5 四点接触球轴承外形尺寸表6 双排异径球轴承外形尺寸. 表 7 交叉圆柱滚子轴承外形尺寸表8 三排圆柱滚子组合轴承外形尺寸表9 球柱组合轴承外形尺寸... 表10 套圈滚道有效硬化层深度，表 11 齿面和齿根有效硬化层深度，表12 尺寸公差.. 表 13 轴承旋转精度表14 表面粗糙度表 15 四点接触球轴承轴向游隙，表16 双排异径球轴承轴向游隙，表 17 交叉圆柱滚子轴承轴向游隙，表18 三排圆柱滚子组合轴承游隙表19 球柱组合轴承轴向游隙表B.1 支承部件安装表面的技术要求表B.2 常用螺栓的预紧载荷 II
A
-
11 13 15 16 .16 ..17
17 19 .19 .19 .20 20 .21 26 27 JB/T10471—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10471一2004《滚动轴承转盘轴承》，与JB/T10471一2004相比主要技术变化
如下：
增加了球柱组合轴承结构型式及相应的代号方法、外形尺寸和技术要求等（见表1、图13、图 14、表9和第8章）；扩展了三排圆柱滚子组合轴承外形尺寸的范围（见表8，2004年版的表8）；增加了淬火齿圈齿面、齿根的表面硬度及有效硬化层深度要求（见8.1.1.4)；删除了配套滚动体的公差等级要求（见2004年版的表9）；增加了直径为6300mm~12500mm的轴承套圈的表面粗糙度要求（见表14）；修改了轴承旋转精度要求，并扩大了轴承旋转精度和轴承游隙的尺寸范围（见8.3.2和8.5， 2004年版的6.5.2和6.8)；细化了软带标记的要求（见8.7，2004年版的6.2.4.2）； -增加了热处理质量、裂纹和缺陷检测方法的要求（见9.1、9.2）；增加了部分检验项目（见第10章）；一删除了“选型计算”和“部分转盘轴承外形尺寸”（见2004年版的附录A和附录C)；一增加了附录“轴承的安装和保养”（见附录B）。
-
本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：洛阳LYC轴承有限公司、徐州罗特艾德回转支承有限公司、洛阳轴研科技股份
有限公司。
本标准主要起草人：谢兴会、姚向前、练松伟、汤卫斌、温景波、周琳、李飞雪。 本标准所代替标准的历次版本发布情况为：
JB/T10471—2004。
III JB/T10471—2017
滚动轴承 转盘轴承
1范围
本标准规定了转盘轴承（以下简称轴承）的术语和定义、符号、代号方法、结构型式、外形尺寸、 技术要求、检测方法、检验规则、标志、包装、运输、贮存、安装和保养。
本标准适用于转盘轴承的生产检验和用户验收。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699—2015 优质碳素结构钢 GB/T1357—2008 通用机械和重型机械用圆柱齿轮模数 GB/T3077—2015 合金结构钢 GB/T5617—2005 钢的感应淬火或火焰淬火后有效硬化层深度的测定 GB/T6930—2002 滚动轴承 词汇 GB/T7811—2015 滚动轴承 参数符号 GB/T 8597—2013 滚动轴承 防锈包装 GB/T10095.1—2008 圆柱齿轮 精度制 第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2—2008 圆柱齿轮 精度制 第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T17394.1—2014 金属材料 里氏硬度试验 第1部分：试验方法 GB/T 17394.4—2014 金属材料 里氏硬度试验 第4部分：硬度值换算表 GB/T18254—2016 高碳铬轴承钢 GB/T24606—2009 滚动轴承 无损检测磁粉检测 GB/T34891—2017 滚动轴承 高碳铬轴承钢零件热处理技术条件 HG/T2349—1992 聚酰胺1010树脂 HG/T2811—1996 旋转轴唇形密封圈橡胶材料 JB/T5000.15—2007 重型机械通用技术条件第15部分：锻钢件无损检测
3术语和定义
GB/T6930一2002界定的以及下列术语和定义适用于本文件。
3.1
转盘轴承 slewingbearings 内、外圈带安装孔，能够同时承受轴向载荷、径向载荷和倾覆力矩的滚动轴承。
4符号
4
GB/T7811一2015给出的以及下列符号适用于本文件。 b：齿宽；
1 JB/T10471—2017
D：轴承外径，对带外齿轴承为外圈外圆柱表面直径： Dw：滚动体直径； Dwp：滚动体回转中心直径（对具有两排以上滚动体的轴承为最大滚动体回转中心直径)； D,：外圈安装孔中心圆直径； d：轴承内径，对带内齿轴承为内圈内圆柱表面直径； d：齿顶圆直径； d：安装孔螺纹孔直径； d：安装孔通孔直径； d：内圈安装孔中心圆直径； Fran：成套轴承外齿轮的径向综合跳动； Fra成套轴承内齿轮的径向综合跳动； H：轴承无齿套圈宽度； h：内圈上端面和外圈上端面的高度差； m：模数； n：安装孔个数； n：单列油孔个数； T：轴承宽度； x：齿轮径向变位系数； Z:齿数。
代号方法 5.1 代号的构成
5
轴承代号由基本代号和后置代号组成。当用户对代号有特殊要求时，由制造厂和用户协商确定， 5.2 基本代号构成 5.2.1 总则
基本代号分为三部分，前部为结构型式和传动型式代号，中部为滚动体直径（对两排以上滚动体的
轴承为最大滚动体直径），后部为滚动体回转中心直径（对两排以上滚动体的轴承为最大滚动体回转中心直径)。 5.2.2 结构型式代号
结构型式代号按表1的规定。
表1 结构型式代号
结构型式代号
结构型式四点接触球轴承双排异径球轴承交叉圆柱滚子轴承三排圆柱滚子组合轴承
01 02 11 13 22
球柱组合轴承（角接触球与圆柱滚子组合轴承）
2 JB/T10471—2017
5.2.3 传动型式代号
传动型式代号按表2的规定。
表2传动型式代号
传动型式无齿式
传动型式代号
0 1 2 3 4
渐开线圆柱齿轮外齿较小模数渐开线圆柱齿轮外齿较大模数浙开线圆柱齿轮内齿较小模数渐开线圆柱齿轮内齿较大模数
5.2.4 基本代号编制规则
基本代号编排时，结构型式代号和传动型式代号连写，前部、中部和后部之间用“”隔开。 5.3 ：后置代号 5.3.1 后置代号排列顺序
后置代号是在轴承的材料及热处理方式、公差等级、尺寸、密封、技术要求等有改变时，在基本代号后添加的补充代号。其排列顺序按表3的规定。
表3 ：后置代号
代号排列顺序代号含义 材料及热处理 5.3.2 后置代号含义及编制规则 5.3.2.1 材料及热处理方法代号按表4的规定，在其代号前用“”和基本代号隔开。
2
3 公差等级
4 齿轮改变
1
密封、套圈变型或技术要求等改变
表4材料及热处理方法代号
代号材料 T表示材料应调质处理。 乙表示材料应正火处理。
03 42CrMoT
04 42CrMozb
11 50MnTa
12 50Mnzb
13 其他材料
b
5.3.2.2密封、套圈变型或技术要求等有变化，用“K”和数字表示，如“K1” “K2”等，改变的具体内容应查阅图样或补充技术条件。其代号与材料代号空半个汉字距。 5.3.2.3公差等级分为0、6、5三级，从前到后依次升高。在其代号前用“/”与前面代号分开，公差等级为0级时，可不标注。 5.3.2.4齿轮有变化，如参数有变化或齿轮需要表面淬火等，用“G”和数字表示，改变的具体内容应查阅图样或补充技术条件。其代号与公差等级代号空半个汉字距。
3 JB/T10471—2017
5.4代号示例
112.32.1600.03 K1/P6G1
齿轮淬火公差等级为6级密封结构改变材料为42CrMo，调质处理滚动体回转中心直径为1600mm 滚动体直径为32mm 外齿较大模数交叉圆柱滚子轴承
6结构型式
常用轴承的结构型式分为：
四点接触球轴承（见图1图3）：双排异径球轴承（见图4～图6），钢球公称直径上排/下排的组合优选为：25/20，30/25，40/30， 50/40，60/50; 交叉圆柱滚子轴承（见图7～图9）：三排圆柱滚子组合轴承（见图10～图12），圆柱滚子公称直径上排/下排/径向的组合优选为： 25/20/16，32/25/20，40/32/25，45/32/25，50/40/25，60/50/40; 球柱组合轴承（见图13和图14），圆柱滚子与钢球公称直径的组合优选为：25/20，30/25， 40/30，50/40，60/50。
D
D D D
d;
nXd.
D, D da
-
X
图1无齿式四点接触球轴承
图2外齿式四点接触球轴承
4
