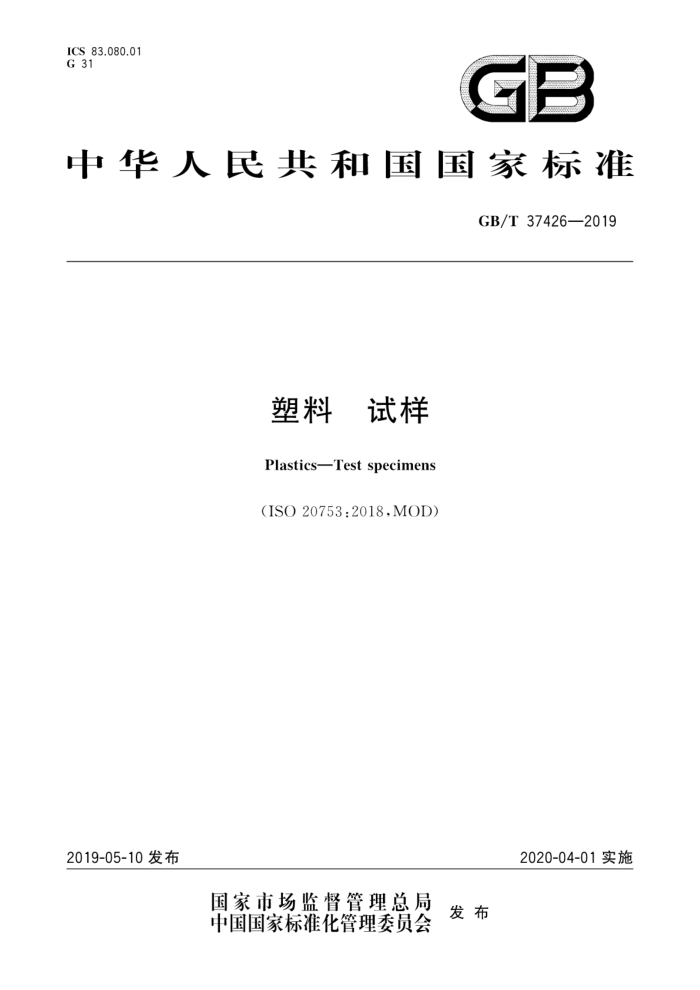

ICS 83.080.01 G 31
GB
中华人民共和国国家标准
GB/T37426—2019
塑料 试样 Plastics-Test specimens
(ISO20753:2018.MOD)
2020-04-01实施
2019-05-10发布
国家市场监督管理总局
中国国家标准化管理委员会 发布 GB/T37426—2019
目 次
前言引言
范围规范性引用文件 3 术语和定义符号
/
2
4
试样制备
5
6试样类型和试样尺寸 7试样制备报告附录A（资料性附录） 多用途试样或由其制备试样的推荐应用附录B（规范性附录） 试样的命名系统参考文献
10
.
11
13 GB/T37426—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO20753：2018《塑料试样》。 本标准与ISO20753：2018的技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等同采用国际标准的GB/T5471代替了ISO295； ·用等同采用国际标准的GB/T9352代替了ISO293； ·用修改采用国际标准的GB/T17037.1代替了ISO294-1； ·用等同采用国际标准的GB/T17037.3代替了ISO294-3； ·用修改采用国际标准的GB/T19467.1代替了ISO10350-1； ·用等同采用国际标准的GB/T19467.2代替了ISO10350-2； ·用等同采用国际标准的GB/T37188.2代替了ISO11403-2。
本标准做了以下编辑性修改：
将第3章术语和定义中ISO和IEC维护术语数据库的网址信息以注的形式给出：附录A提及的试验方法中，增补了已转化为我国标准的标准号，并在参考文献中给出了相应的我国现行标准信息。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由中国石油和化学工业联合会提出。 本标准由全国塑料标准化技术委员会（SAC/TC15)归口。 本标准起草单位：中国石油化工股份有限公司北京燕山分公司树脂应用研究所、北京华塑晨光科技
有限责任公司、同轨科技成都有限公司、中蓝晨光成都检测技术有限公司、北京燕山石化高科技术有限责任公司。
本标准主要起草人：陈宏愿、郑慧琴、刘欢胜、陈敏剑、张昌怡、王英挺、王哲。
I GB/T 37426—2019
引言
截至目前，从以下几方面可获得塑料试样的信息：试验方法标准（例如GB/T1040.2）、多用途试样标准GB/T11997，以及模塑制样条件的系列标准GB/T17037.1、GB/T17037.3和ISO294-2、 ISO294-5。本标准旨在给出可获得可比性数据的试样的命名和试样尺寸。参考文献[1]～[35]中的部分标准里规定了其他常用试样的尺寸。目前其他现行的国家标准中相同试样类型采用不同命名的，将在其修订时采用与本标准相同的命名。
本标准发布后，采用GB/T11997多用途试样的国家标准修订时将改为采用按本标准定义的试样。
Ⅱ GB/T37426—2019
塑料试样
1范围
本标准规定了有关塑料材料通过模塑或者由片材或型材机加工制备试样的尺寸要求。本标准规定
了用于获得可比性数据的试样命名和试样尺寸，也给出了其他常用试样的命名和试样尺寸。
本标准规定了以下试样类型，每种类型可能含有不同形状和尺寸的试样： a）A型试样拉伸试样，通过简单的模塑方法获得，可截取用于其他试验的试样（参见附录A），包括A1型及A2
型试样（1=注塑，2=自片材或型材上机加工）。
A1型试样为多用途试样。多用途试样主要的优点就是所有实验室均能通过使用具有可比性的模
塑件上得到的多用途试样完成附录A中提到的全部试验。因此使用相同方法制备的相同的试样，测定的性能数据是一致的。换而言之，可以预期一组试样的试验结果不会因无意改变的模塑条件的变化而发生明显变化。另一方面，如果需要，很容易评价出模塑条件和/或试样的不同状态对测试性能的影响。
缩尺比例试样命名为A.ry型，其中α为试样制备的方法（1=注塑，2=自片材或型材上机加工）y 为缩小尺寸的比例因子（1：y）。缩尺比例试样可用于诸如不便采用全尺寸试样或物料数量较少的情况。
b）B型试样长条形试样，可直接模塑获得，或从A1型试样的中间部分或者从片材或型材上机加工获得。 c）C型试样小拉伸试样，可直接模塑获得，或从片形试样（如D型试样或F型试样）机加工获得，亦或从A1型
试样的中间部分或者从片材或型材上机加工获得。
d）D型试样方板形试样，厚度分别为1mm和2mm，包括D1型及D2型试样（1=注塑，2=自片材或型材上机
加工)。
e）F型试样长方板形试样，用于各向异性力学性能的分析。 本标准适用于塑料材料通过模塑或者由片材或型材机加工制备试样的命名和试样尺寸的规定注：如果某种特定试样类型未在本标准中提及，也并不意味着本标准排除使用该试样。如果其他试样类型被普遍
使用，那么也可能增加到本标准将来的修订版本中。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T5471塑料热固性塑料材料试样的压塑（GB/T5471—2008，ISO295:2004，IDT） GB/T9352塑料热塑性塑料材料试样的压塑（GB/T9352一2008，ISO293：2004，IDT） GB/T17037.1塑料热塑性塑料材料注塑试样的制备第1部分：一般原理及多用途试样和长
条形试样的制备（GB/T17037.12019，ISO294-1:2017,MOD)
GB/T17037.3塑料热塑性塑料材料注塑试样的制备 第3部分：小方试片（GB/T17037.3—
1 GB/T37426—2019
2003.ISO294-3:2002,IDT)
GB/T19467.1塑料 科可比单点数据的获得和表示 第1部分：模塑材料（GB/T19467.1一2004， ISO10350-1:1998,MOD)
GB/T19467.2塑料 斗可比单点数据的获得和表示 第2部分：长纤维增强材料（GB/T19467.2- 2004,ISO10350-2:2001,IDT)
GB/T37188.2塑料可比多点数据的获得和表示 第2部分：热性能和加工性能（GB/T37188.2- 2018,ISO11403-2:2012,IDT)
ISO294-2塑料热塑性塑料材料注塑试样的制备第2部分：小拉伸试样（PlasticsInjection moulding of test specimens of thermoplastic materials—Part 2:Small tensile bars)
ISO294-5塑料热塑性塑料材料注塑试样的制备第5部分：各向异性评估用标准试样的制备 (Plastics-Injection moulding of test specimens of thermoplastic materials-Part 5:Preparation of standard specimens for investigating anisotropy)
ISO2818塑料采用机械加工制备试样（Plastics—Preparationoftestspecimensbymachining） ISO10724-1塑料热固性粉末模塑化合物注塑试样的制备第1部分：一般原理及多用途试样
的制备[PlasticsInjectionmouldingoftestspecimensofthermosettingpowdermouldingcompounds (PMCs)Part 1:General principles and moulding of multipurpose test specimens
ISO11403-1塑料可比性多点数据的获得和表示第1部分：机械性能（Plastics一Acquisition and presentation of comparable multipoint dataPart l:Mechanical properties)
ISO11403-3塑料可比性多点数据的获得和表示第3部分：环境对性能影响（Plastics一Ac- quisition and presentation of comparablemultipoint dataPart 3:Environmental influences on proper- ties)
3术语和定义
本标准未给出术语和定义。 注：ISO和IEC用以下网址维护术语数据库：
IEC世界在线电子技术词汇：http：//www.electropedia.org； —ISO在线浏览平台：http：//www.iso.org/obp
4符号
下列符号适用于本文件。 ，：A型和CP型拉伸试样的窄部平行部分（中间部分)的长度，B型长条形试样的长度及D型方板
形和F型长方板形试样的边长
l2：A型及CP型拉伸试样的宽部平行部分（两个护耳）之间的距离。 la：A型和C型拉伸试样的总长。 b1：A型拉伸试样窄部平行部分（中间部分）的宽度，C型试样的最小宽度，及D型方板形和F型长
方形试样的边长。
b2：A型及C型拉伸试样宽部平行部分（两端护耳）的宽度。 r：A型及C型拉伸试样肩部区域的半径。 h：试样厚度。
2 GB/T 37426—2019
5试样制备 5.1总则
应按相关材料标准制备试样。如无材料标准，则应按GB/T9352、GB/T5471、GB/T17037.1、 ISO294-2、GB/T17037.3、ISO294-5或ISO10724-1及其他适宜的标准直接压塑或注塑试样，或者按 ISO2818从模塑料压塑或注塑、挤出或聚合和浇注成型的试片上机加工制备试样。
为确保一组试验的全部试样具有相同的状态，严格控制试样制备条件是必要的试样的表面不应有裂纹、划痕和其他缺陷，应当去除模塑试样的飞边，但注意不要损坏试样表面。 应在多用途试样较宽的端部做适当的标识，对于注塑试样，可区分模具的动模板和静模板面（见
GB/T17037.1或ISO10724-1），对于压塑和机加工试样，可识别模塑过程潜在因素导致的任何不对称性。
对于注塑试样，试样的动模板面和静模板面可以由顶杆压痕和脱模斜度来确定。而压塑和机加工试样应在其肩部做标识，取自多用途试样中间部分的标准长条形试样应在其中心64mm（即弯曲试验时加负荷的部分）以外做标识
试样厚度方向的不对称可影响试样的弯曲性能以及负荷变形温度（参见附录A）。 5.2试样的注塑
应按GB/T17037.1、ISO294-2、GB/T17037.3和ISO294-5或ISO10724-1及其他适宜的标准注塑试样，并应符合有关材料标准规定的试样制备条件，否则应遵从材料生产商的推荐或者有关各方的约定。 5.3试样的压塑
应按GB/T9352或GB/T5471及其他适宜的标准压塑试样，试样制备条件应符合有关材料标准规定。否则应按照材料生产商推荐的或有关各方约定的方法和条件压塑试样。 5.4机加工方法试样的制备 5.4.1应按ISO2818或有关各方约定的方法，使用合适的注塑或压塑成型的试片或型材上机加工进行试样的制备。 5.4.2宽度为10mm的长条形试样应从A1型或A2型试样的中间平行部分对称地切取，
试样中间平行部分的表面应保持模塑状态：
试样机加工部位的宽度不应小于试样中间平行部分的宽度，但最多不宜超过后者宽度 0.2mm; 机加工时，应注意避免对试样中间平行部分模塑表面的任何损伤。
由A1型或A2型试样中间平行部分制备试样时，如果所制备试样的长度比A1型试样或A2型试
样平行部分长度的80mm或60mm长时，应将A1型或A2型试样的宽端加工至其中间平行部分的宽度。
由未知的片材或板材机加工制备试样时，应在合适的或各方约定的位置上进行。应在试样制备报告中记录这些信息。
6试样类型和试样尺寸
6.1试样类型
表1给出了试样类型的概述，这些类型的试样用于按照GB/T19467.1、GB/T19467.2、ISO11403-1、
3 GB/T37426—2019
GB/T37188.2或ISO11403-3获得可比性数据。如果适用，就应使用A1型试样或由A1型试样中间部分机加工的试样。
附录B给出了用于GB/ISO试样的命名系统的概述。 注：对一些材料来说.采用直接模塑为80mmX10mmX4mm的长条形试样与采用由多用途试样中间部分机加工
为80mmX10mmX4mm的长条形试样所获得的试验结果是不同的。因此，GB/T19467.1推荐采用由多用途试样中间部分机加工的试样。对于CAMPUS1>授权的数据库，此规定是强制性的
表1用于获得可比性数据的试样类型
命名 A1型 与ISO3167:2014的A型及ISO527-2:2012
备注
试样类型名称
其他详细说明
多用途 (见6.2.1) 见6.3 见6.4 见6.5 见6.6
拉伸试样（带有窄部平行部分和两端护耳) 长条形试样小拉伸试样方板形试样长方板形试样
中1A型相同，注塑的
B2 型 由A1型中间部分机加工得到的矩形样条 CW13型 与ISO8256：2004中4型相同，注塑 D12 型 厚度2mm，注塑 F12型 厚度2mm，注塑
表2给出了其他试样类型的概述信息
表 2 其他试样类型
命名 A2型
备注
试样类型名称
其他详细说明
与ISO3167:2014的B型及ISO527-2:2012中经任何方法制备的片材机加工得到的1B型相同与ISO527-2:2012的1BA型相同，缩尺比例1：2，由注塑或机加工得到注塑或者由D1、D2型或F11、F12型方板形试样上机加工得到，缩尺比例1：3
A12型，A22型
A13型，A23型
拉伸试样（带有窄部平行部分和两端护耳)
缩尺比例试样（见6.2.2)
与A1型相似，缩尺比例1：4，两端护耳更长，由注塑或机加工得到
A14型，A24型
与ISO527-2：2012中的1BB型相同，缩尺比例 1：5，由注塑或机加工得到与A1型相似，缩尺比例1：8，两端护耳更长，由注塑或机加工得到矩形样条，注塑矩形样条，由（任何方法制备的）片材机加工或压塑得到
A15型，A25型
A18型A28型
B1 型
见6.3
长条形试样
B3 型
1) CAMPUS为一款产品的商标，该产品由CWFG提供。此信息的提供仅为方便本标准的用户并不构成本标准
的发布机构对该产品的认可。如果可得出相同的结果，也可使用其他等效产品。
4
