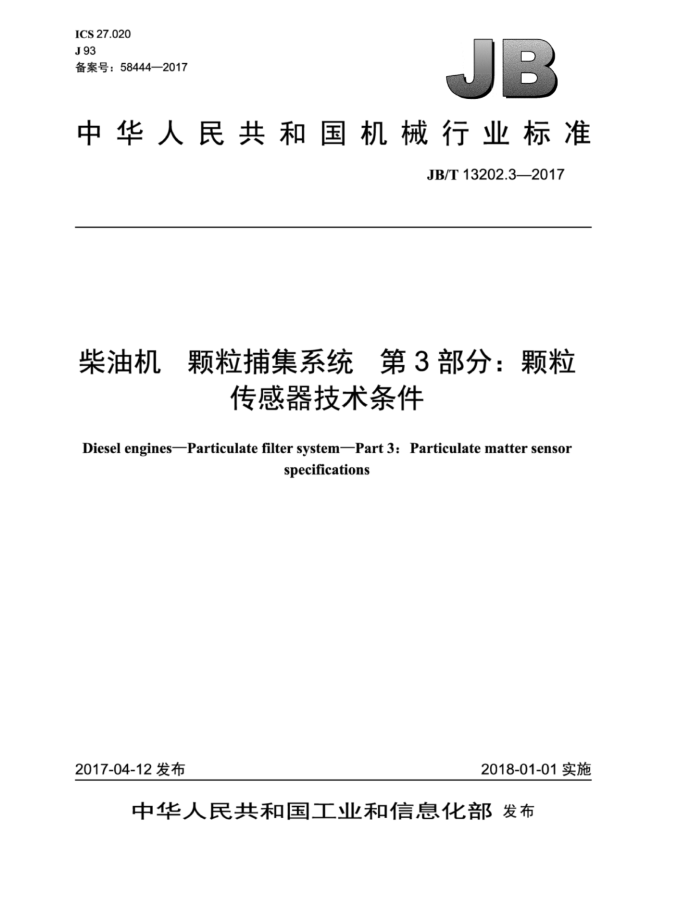

ICS27.020 J93 备案号：58444—2017
：
中华人民共和国机械行业标准
JB/T13202.3—2017
柴油机 颗粒捕集系统 第3部分：颗粒
传感器技术条件
Diesel engines-Particulate filter system-Part 3: Particulate matter sensor
specifications
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 JB/T13202.3—2017
目 次
前言 1 范围
ILI
规范性引用文件，术语和定义技术要求.
2
3 4
4.1 一般要求. 4.2 机械性能要求. 4.3 输出性能要求.. 4.4 传感器电控单元（SCU）特性 4.5 电磁兼容性（EMC） 4.6 耐高低温性能， 4.7 耐温湿度性能. 4.8 抗跌落性能 4.9 耐振动性能 4.10 耐盐雾性能.. 4.11 防护性能. 4.12 耐化学性能. 4.13 耐久性能 5检测和试验方法 5.1 通用试验条件 5.2 机械性能试验 5.3 输出性能试验 5.4 传感器电控单元（SCU）特性试验 5.5 电磁兼容性 5.6 温度试验 5.7 温度/湿度组合循环试验 5.8 跌落试验 5.9 振动试验. 5.10 盐雾试验 5.11 防护性能试验. 5.12 耐工业溶剂试验 5.13 耐久性试验检验规则
2
4
5
-
.6
6
6.1 检验分类 6.2 型式检验。 6.3 出厂检验 6.4 抽查检验 6.5 抽样方案及评定规则 JB/T13202.3—2017
7标志、包装、运输和贮存 7.1标志. 7.2包装. 7.3运输.. 7.4贮存.. 附录A（资料性附录）果 颗粒传感器CAN总线标准通信协议. A.1 颗粒传感器通信报文. A.2 颗粒传感器通信报文附录B（规范性附录） 传感器电控单元（SCU》功能状态等级分类.. B.1 一般要求 B.2 A级 B.3 B级. B.4 C级 B.5D级.. B.6 E级.. 附录C（规范性附录） 标准混合气成分及检定方法 C.1 颗粒物成分及尺寸分布. C.2标准混合气检定方法.
8
8
10 10 10
1
12 12 12
表1输出特性表2响应时间. 表3工作电压范围. 表4沿电源线瞬态抗扰性试验应达到的功能状态等级表5检验项目分类. 表C.1标准混合气成分
2
II JB/T13202.3—2017
前言
JB/T13202《柴油机颗粒捕集系统》分为五个部分：
一第1部分：通用技术条件：一第2部分：HC喷射系统技术条件；一第3部分：颗粒传感器技术条件：
第4部分：颗粒捕集器技术条件：第5部分：燃烧器技术条件。
本部分为JB/T13202的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：广西玉柴机器股份有限公司、上海内燃机研究所、湖北丹瑞新材料科技有限
公司、上海汽车集团股份有限公司商用车技术中心、大陆汽车电子（长春）有限公司、凯龙高科技股份有限公司。
本部分主要起草人：叶宇、陶泽民、沈红节、肖建中、陈年红、杨延军、孟红霞、赵闯。 本部分为首次发布。
III JB/T13202.3—2017
柴油机颗粒捕集系统第3部分：颗粒传感器技术条件
1范围
JB/T13202的本部分规定了柴油机颗粒捕集系统（DPF）中颗粒传感器的术语和定义、技术要求、 检测和试验方法、检验规则、标志、包装、运输和贮存。
本部分适用于柴油机颗粒捕集系统中的颗粒传感器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.8一1995电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落 GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.22一2012环境试验第2部分：试验方法试验N：温度变化 GB/T2423.30一2013环境试验第2部分：试验方法试验XA和导则：在清洗剂中浸渍 GB/T2423.34环境试验第2部分：试验方法试验Z/AD：温度/湿度组合循环试验 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T4208一2008外壳防护等级（IP代码） GB/T13384机电产品包装通用技术条件 GB/T17619一1998机动车电子电器组件的电磁辐射抗扰性限值和测量方法 GB/T18655一2010车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限制和测量方法 GB/T19951一2005道路车辆静电放电产生的电骚扰试验方法 GB/T21437.2一2008道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导 HI438一2008车用压燃式，气体燃料点燃式发动机与汽车排放控制系统耐久性技术要求 QC/T413一2002汽车电气设备基本技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
电导式颗粒传感器 conductometric PM sensor 通过测量电极间流过颗粒所引起电导率的变化值，测量发动机排气中颗粒质量浓度的传感器。
3.2
电离式颗粒传感器dischargePM sensor 使含有颗粒的气体流经电极板，两电极板之间的高电压使含有颗粒的气体在电极板间产生电离，通
1 JB/T13202.3—2017
过测量两极板间的电流（或称漏电流）大小，从而检测发动机排气中颗粒质量浓度的传感器。 3.3
传感器电控单元 sensor control unit, SCU 由输入，输出及控制电路等组成的用于控制颗粒传感器输出电路，和接收传感器输入信号进行运算，
处理的电子元件。 3.4
响应时间responsetime 测量气体质量浓度发生变化时，颗粒传感器输出信号值随质量浓度变化而发生变化所需时间。
3.5
启动时间light-off time 传感器电控单元（SCU）通电并启动后到传感器电控单元（SCU）输出正常稳定信号所需的时间。
4 技术要求
4.1一般要求 4.1.1连续工作温度范围
连续工作温度范围应符合下述规定：
最高排气温度为550℃，允许颗粒传感器在排气温度为580℃下连续工作40h；一最高外壳螺母温度为500℃，允许颗粒传感器在外壳螺母温度为530℃下连续工作40h 电缆密封橡胶温度为-40℃一200C，充许颗粒传感器在电缆密封橡胶温度为230C下连续工作 40h: 传感器电控单元（SCU）工作温度为-40℃～85℃，允许颗粒传感器在传感器电控单元（SCU）工作温度为105℃下连续工作1h。
4.1.2外形、安装尺寸和标志
产品的外形、安装尺寸和标志应符合按程序批准的产品图样的规定。 4.2机械性能要求
产品的导线抗拉强度应满足：进行导线抗拉强度试验后，导线连接处无松动，且性能符合4.3的规定。 4.3输出性能要求 4.3.1输出信号
颗粒传感器输出信号与精度应符合表1的要求。
表1输出特性
精度（出厂传感器） mg/m3
精度（耐久性试验后）
范围 mg/m3
测量项目
% ±30
颗粒质量浓度
0~60
±10
2 JB/T13202.3—2017
功能状态应符合附录B规定的A级。
4.5.3沿电源线的瞬态抗扰性
颗粒传感器应具备抗传导与耦合引起的电骚扰的能力，按5.5.3进行沿电源线瞬态抗扰性试验，功能状态应符合表4的规定。
表4沿电源线瞬态抗扰性试验应达到的功能状态等级
试验脉冲
试验等级 IV IV IV IV IV
功能状态（附录B）
C级 B级 B级 B级 C级
1 2a 3a 3b 4
4.5.4电磁扰性
颗粒传感器按本部分5.5.4进行电磁骚扰性试验，试验结果达到GB/T18655一2010规定的等级3。 4.6耐高低温性能 4.6.1耐低温性能
传感器电控单元（SCU）在-40℃下进行48h（24h低温贮存：24h低温运行）的低温试验。试验结束冷却至室温后，功能状态应符合附录B规定的A级。 4.6.2耐高温性能
传感器电控单元（SCU）在85C下进行72h（24h高温购存，48h高温运行）的高温试验。试验
结束冷却至室温后，功能状态应符合附录B规定的A级。 4.6.3耐温度变化性能
颗粒传感器进行温度变化试验后，功能状态应符合附录B规定的A级。且颗粒传感器整体外观无开裂等不良情形。 4.7耐温湿度性能
颗粒传感器进行温度/湿度组合循环试验后，功能状态应符合附录B规定的A级，且颗粒传感器整体外观无生锈等不良情形。 4.8抗跌落性能
颗粒传感器进行跌落试验，试验后在不影响产品性能的情况下允许外壳有微小的损坏，其功能状态应符合附录B规定的A级。 4.9耐振动性能
颗粒传感器进行振动试验，试验后零部件应无损坏和松动现象，功能状态应符合附录B规定的 A级。 4
