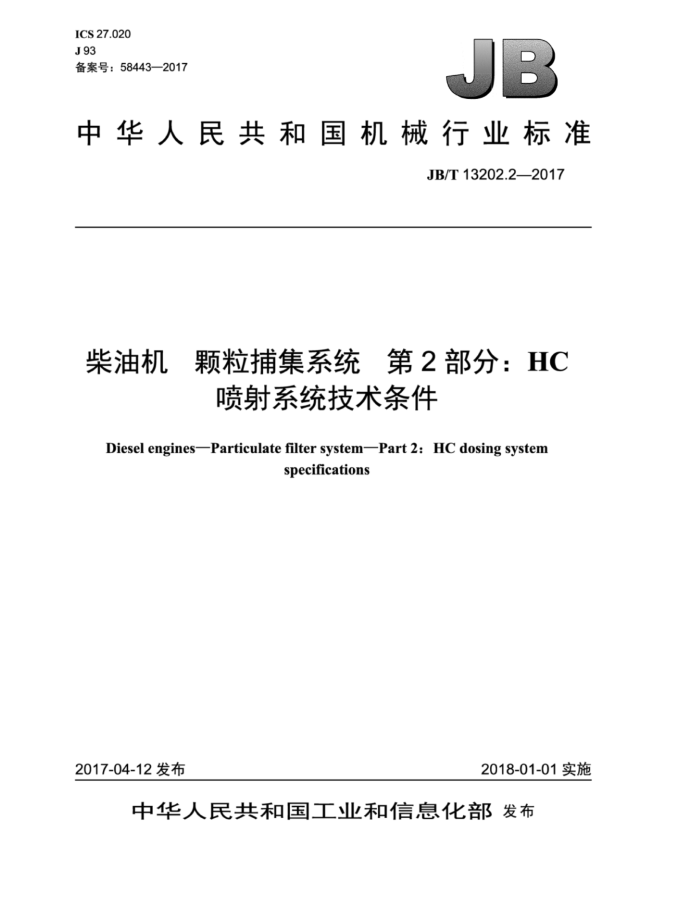

ICS27.020 J93 备案号：58443—2017
：
中华人民共和国机械行业标准
JB/T13202.2—2017
柴油机 颗粒捕集系统第2部分：HC
喷射系统技术条件
Diesel engines-Particulate filter system-Part 2: HC dosing system
specifications
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 JB/T13202.2—2017
目 次
前言范围
II
1 2
规范性引用文件. 3术语和定义. 4型式与基本参数 4.1型式.. 4.2基本参数 5技术要求.
5.1一般要求 5.2外观、尺寸.. 5.3性能要求
6检测和试验方法 6.1 试验条件 6.2 仪器仪表 6.3 试验方法. 7 检验规则 7.1 检验分类。 7.2 型式检验. 7.3 出厂检验 7.4抽查检验 7.5抽样方案及评定规则 8标志、包装、运输和贮存 8.1 标志 8.2 包装. 8.3 运输.. 8.4 贮存..
-
.6
9
10 10 10 10 10 10
图1 基本组合型式示例图2 基本组合型式示例二
表1 耐久性试验循环表2 热振动试验工况. 表3检验项目分类.. JB/T13202.2—2017
前言
JB/T13202《柴油机颗粒捕集系统》分为五个部分：
第1部分：通用技术条件：一第2部分：HC喷射系统技术条件；一第3部分：颗粒传感器技术条件：一第4部分：颗粒捕集器技术条件：
一第5部分：燃烧器技术条件。 本部分为JB/T13202的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：平原滤清器有限公司、上海内燃机研究所、广西玉柴机器股份有限公司、上海汽
车集团股份有限公司商用车技术中心、柳州源创电喷技术有限公司、凯龙高科技股份有限公司、无锡威孚力达催化净化器有限责任公司、浙江铁马科技股份有限公司。
本部分主要起草人：高冬雪、计维斌、张献安、陈建勇、乔亮亮、陈俊红、黎艺文、朱磊、苗垒、 张扬、王以良。
本部分为首次发布
II JB/T13202.2—2017
柴油机颗粒捕集系统第2部分：HC喷射系统技术条件
1范围
JB/T13202的本部分规定了柴油机颗粒捕集系统中HC喷射系统的术语和定义，型式与基本参数
技术要求、检测和试验方法、检验规则，标志、包装、运输和贮存。
本部分适用于柴油机颗粒捕集系统中的HC喷射系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1922—2006油漆及清洗用溶剂油 GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.22一2012环境试验第2部分：试验方法试验N：温度变化 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB3541一1983柴油机用低压油管接头铰接式管接头 GB/T4208一2008外壳防护等级（IP代码） GB/T6003.1一2012试验筛技术要求和检验 第1部分：金属丝编织网试验筛 GB/T7782计量泵 GB/T10125 人造气氛腐蚀试验盐雾试验 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T17619 机动车电子电器组件的电磁辐射抗扰性限值和测量方法 GB/T18655 车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法 GB19147车用柴油 HI438车用压燃式、气体燃料点燃式发动机与汽车排放控制系统耐久性技术要求 JB/T11880.5一2014柴油机选择性催化还原（SCR）系统第5部分：尿素溶液用喷射器 QC/T413一2002汽车电气设备基本技术条件 ISO1340o道路车辆一基于互联网协议（DoIP）的诊断通信［Roadvehicles一Diagnosticcommunication
over Internet Protocol (DoIP)]
ISO15765-4道路车辆一控制器局域网络的诊断通信（DoCAN）一第4部分：与排放相关系统的要求 ［Road vehicles-Diagnostic communication over Controller Area Network （DoCAN)-Part 4: Requirements for emissions-related systems ]
ISO27145道路车辆一实现全球范围内统一的车载诊断系统（WWH-OBD）通讯要求（Road vehicles-Implementation of wwH-OBD communication requirements)
3术语和定义
下列术语和定义适用于本文件。
1 JB/T13202.2—2017
3.1
柴油（HC化合物）供给泵dieselsupplypump 将柴油输送给计量模块或直接输送给计量喷射器的装置。其能提供一定的压力和流量，但不具有计
量功能。
以下简称供给泵。
3.2
计量模块meteringmodule 将柴油输送给喷嘴的装置，具有计量功能，包含空气辅助式和非空气辅助式两种。
3.3
喷嘴nozzle 将柴油喷入排气管内的装置，具有雾化（汽化）功能，但不具有计量功能。汽化功能通过电热方式
实现。 3.4
计量喷射器 metering injector 将柴油喷入排气管内的装置，具有计量、雾化功能。计量功能通过PWM方式实现。 以下简称喷射器。
4 型式与基本参数
4.1型式 4.1.1HC喷射系统主要由供给泵、油压传感器、计量模块、柴油（HC化合物）输送管路、雾化（汽化）喷嘴/喷射器等部分组成。基本组合型式示例一和示例二，如图1和图2所示。
说明： 1- 油箱： 2- 输送管路：
过滤器；一供给泵；
3
4
5 油压传感器： 6- 计量模块； 7 喷嘴。 注：点画线框内为HC喷射系统组成。
图1基本组合型式示例一
2 JB/T13202.2—2017
说明：
油箱： 2- 输送管路： 3 过滤器：
一供给泵；油压传感器：一喷射器。
4- 5- 行注：点画线框内为HC喷射系统组成。
图2基本组合型式示例二
4.1.2HC喷射系统按计量模块出口端流体介质是否有空气混入分为：
空气辅助式：无空气辅助式。
4.1.3HC喷射系统按喷嘴出口端流体介质的形态可分为：
雾化式；一汽化式。
4.2基本参数 4.2.1额定流量
指在额定条件下，HC喷射系统在单位时间内能提供的柴油（HC化合物）最大喷射量，单位为毫升每分（mL/min）。 4.2.2额定电压
指HC喷射系统正常工作时所需的电源电压，单位为伏（V）。 4.2.3额定压力
指HC喷射系统正常工作时所需要的柴油（HC化合物）压力，单位为巴（bar）（1bar=105Pa）。
5技术要求 5.1一般要求 5.1.1HC喷射系统应符合本部分的要求，并按经规定的程序批准的图样和技术文件制造。
3 JB/T13202.2—2017
5.1.2HC喷射系统适用工作温度为-40℃～85℃（特殊部件另行规定）。 5.1.3HC喷射系统工作所使用的燃料介质应符合GB19147的规定。 5.1.4HC喷射系统中，安装在排气管上的喷射器/喷嘴，应具有防止因结焦堵塞而失效的功能。 5.1.5HC喷射系统的流体管路接头应符合GB3541一1983的规定。 5.1.6HC喷射系统进液口应设有防止喷射器/喷嘴等因杂质而堵塞的过滤装置。 5.1.7空气辅助式HC喷射系统的压缩空气进口处压力应为4bar~8bar，压缩空气消耗量不大于 20 L/min。 5.1.8HC喷射系统电控单元（若包含）的通信协议，应按规定为车辆/发动机提供串行通信接口，可以采用基于ISO15765-4（基于CAN总线>的ISO27145或基于ISO13400C基于TCP/IP）的ISO27145。 5.2外观，尺寸 5.2.1HC喷射系统各部件外表面应光滑，无伤痕及其他明显缺陷。 5.2.2产品的外形、安装尺寸和标志应符合产品图样的要求。 5.3性能要求 5.3.1密封性
HC喷射系统的液路、气路（若含）压力符合产品标准要求，各连接部位与密封处在规定压力条件下应无渗漏。 5.3.2计量精度
HC喷射系统的计量模块或喷射器，在额定燃油流量工作条件下的计量精度应不低于8% 5.3.3清洁度
HC喷射系统杂质质量应不大于30mg，杂质颗粒当量直径应不大于0.3mm 5.3.4耐久性
按照HJ438对排放控制系统耐久性允许的最短试验里程167000km，以按每500km需再生1次折算的实际试验循环次数，HC喷射系统在发动机台架或模拟燃烧器试验台架上进行试验。经335次耐久性试验循环后，性能应符合本部分5.3.1和5.3.2的规定。 5.3.5耐高低温 5.3.5.1耐低温
HC喷射系统放在高低温试验箱中，保持下限温度为-40℃土2℃，进行8h的低温试验。产品恢复常温后，性能应符合5.3.1和5.3.2的规定。 5.3.5.2耐高温
HC喷射系统放在高低温试验箱中，保持上限温度为85℃土2℃，进行8h的高温试验。产品恢复常温后，性能应符合5.3.1和5.3.2的规定。 5.3.5.3耐高低温循环
HC喷射系统按GB/T2423.22一2012中试验Na的规定进行温度变化试验。试验时低温为下限温度-40℃和高温为上限温度85℃；在每一种温度中暴露时间为1h，温度转换间隔为20s～30s循环次
4 JB/T13202.2—2017
数为5次。
试验结束后，性能应符合本部分5.3.1和5.3.2的规定。 5.3.6耐振动
HC喷射系统在热振动试验中不应有漏液、漏气现象：热振动试验后，各部分零件不应有松动、损坏和变形现象，紧固件无松脱，电气控制装置不应出现故障。性能应符合5.3.1和5.3.2的规定。 5.3.7耐盐雾
按照GB/T10125的要求进行盐雾试验。将HC喷射系统放置在盐雾箱内进行连续96h（质量分数为5%的氯化钠）试验。试验期间HC喷射系统不工作。试验结束后，HC喷射系统各零部件上不能有腐蚀的痕迹出现（焊缝处除外）。性能应符合本部分5.3.1和5.3.2的规定。 5.3.8耐异常电源电压（带电控单元的） 5.3.8.1电源极性反接
HC喷射系统能承受1min的电源极性反接试验而不损坏。 5.3.8.2耐电源过电压
HC喷射系统能承受2倍额定电压，持续1min试验而不损坏。 5.3.9绝缘耐电压
HC喷射系统各互不连接的导电零部件之间及导电零部件对外壳之间应耐受50Hz、550VC有效值）正弦波形电压历时1min的试验，绝缘不被击穿。
在大批连续生产时，可用电压660V、历时1s的试验代替以上试验。 5.3.10电磁特性 5.3.10.1HC喷射系统电磁兼容性按QC/T413—2002的规定。 5.3.10.2HC喷射系统电磁抗扰性应符合GB/T17619的规定。 5.3.10.3HC喷射系统电磁骚扰性应符合GB18655的规定。 5.3.11防护性能
HC喷射系统应满足GB/T4208一2008中IP65的要求：进行防护性能试验后，应满足本部分5.3.1 和5.3.2的要求。 5.3.12故障诊断功能
HC喷射系统的电控单元应具备自动检测各执行器件、传感器件、油压异常、气压异常、CAN通信等故障的功能，能够通过电控单元将故障代码发送出去。 5.3.13供给泵要求
HC喷射系统用供给泵若采用柱塞/隔膜形式，应符合GB/T7782的规定。 5.3.14计量模块要求
HC喷射系统用计量模块应具有油路关断功能，在非工作期间（或HC喷射系统未上电情况下）阀要处于关闭状态。
