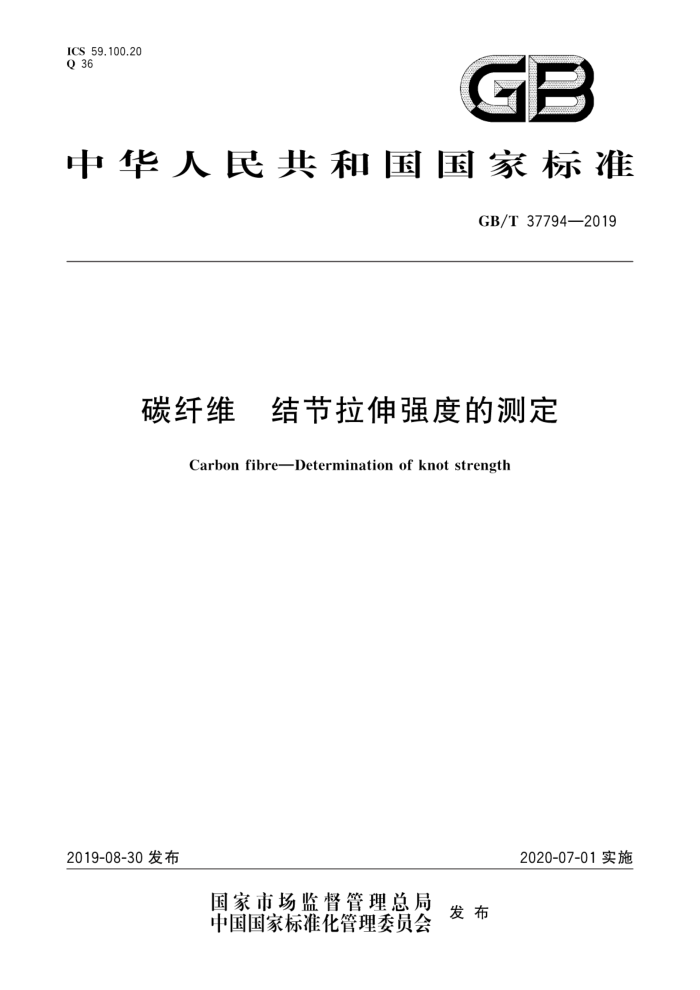

ICS 59.100.20 Q 36
GB
中华人民共和国国家标准
GB/T37794—2019
碳纤维 结节拉伸强度的测定
Carbon fibreDetermination of knot strength
2020-07-01实施
2019-08-30发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T 37794—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国玻璃纤维标准化技术委员会（SAC/TC245）归口。 本标准起草单位：内蒙古航天红岗机械有限公司、南京玻璃纤维研究设计院有限公司。 本标准主要起草人：张鹏飞、谢德有、徐琪、张泽茹、郭晓东、陈孝鹏、郭秀芳、赵洪宝、杨再青、
张永胜。
- GB/T37794—2019
碳纤维 结节拉伸强度的测定
1范围
本标准规定了碳纤维结节拉伸强度的测定方法本标准适用于丝束规格24k及以下的聚丙烯基碳纤维，
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T26749 碳纤维 浸胶纱拉伸性能的测定
3术语和定义
下列术语和定义适用于本文件。
3.1
结节拉伸强度 knot strength 8 打结后的拉伸强度。 注：以兆帕(MPa)为单位。
4原理
打结后的丝束在适当的机械装置匀速加载下，拉伸至断裂。拉伸强度由破坏载荷除以丝束横截面积得到。
试验设备
5
5.1 拉伸试验机：等速伸长型（CRE），速度能恒定在（20土3）mm/min范围内。载荷读数的精度高于测定值的1% 5.2夹具：应能确保试样中心线与试验机中心轴一致，夹具的夹持面应保证不损伤试样且不在夹具内打滑。若夹持试样不能满足要求时，可使用衬垫、锯齿形或波形的夹具，纸、毡、皮革、塑料或橡胶片等都可作为衬垫材料。推荐使用气动夹具，
6试样
6.1形状及尺寸
试样形状及尺寸见图1和图2。
