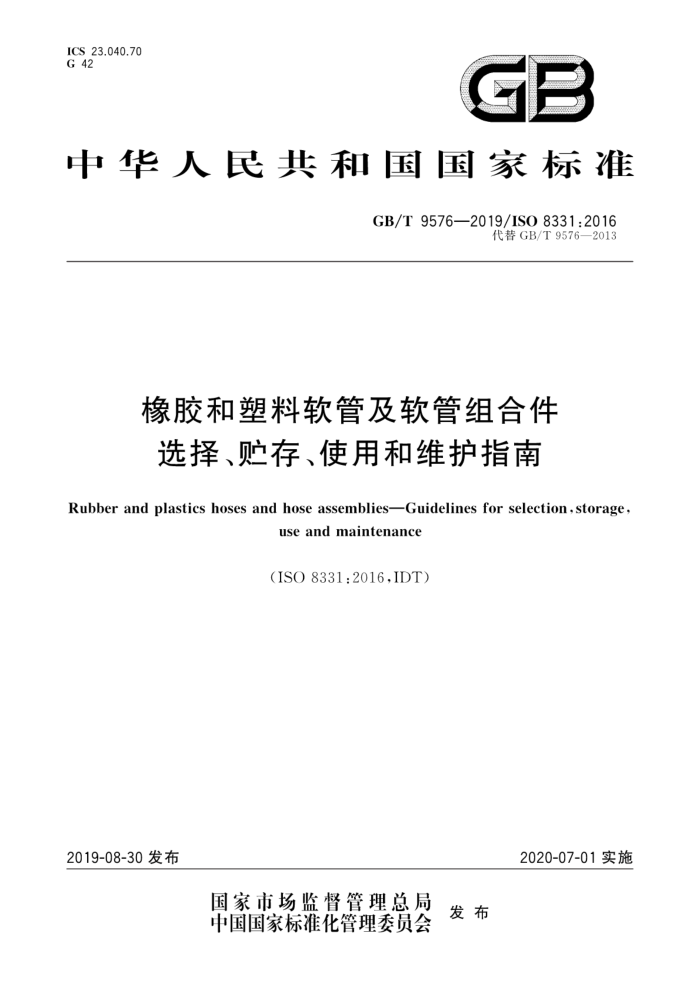

ICS 23.040.70 G 42
GB
中华人民共和国国家标准
GB/T9576—2019/IS08331:2016
代替GB/T9576—2013
橡胶和塑料软管及软管组合件选择、存、使用和维护指南
Rubber and plastics hoses and hose assemblies-Guidelines for selection, storage,
use and maintenance
(ISO8331:2016,IDT)
2020-07-01实施
2019-08-30发布
国家市场监督管理总局
中国国家标准化管理委员会 发布 GB/T9576—2019/ISO8331:2016
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准代替GB/T9576一2013《橡胶和塑料软管及软管组合件选择、贮存、使用和维护指南》，与
GB/T9576一2013相比主要技术变化如下：
增加了“术语和定义”（见第3章）；增加了软管及软管组合件贮存期最长时限规定（见4.2.2，2013年版的3.2.2）；增加了对于聚氨酯产品的相对湿度要求（见4.2.4，2013年版的3.2.4）；关于蒸汽软管，增加了“在任何情况下，每次使用之前或储存一段时间之后也应宜对软管内衬层进行上述检查。”（见5.3）；一 关于输送磨蚀性物料用软管，第二段修改为“对于喷砂软管建议使用无芯杆外部管接头或使用等通径管接头，以减少软管与接头连接处的损伤及涡流现象。”（见5.5，2013年版的4.5）。 本标准使用翻译法等同采用ISO8331：2016《橡胶和塑料软管及软管组合件选择、览存、使用和
维护指南》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T5563一2013橡胶和塑料软管及软管组合件静液压试验方法（ISO1402：2009， IDT) ; GB/T 9572—2013 橡胶和塑料软管及软管组合件电阻和导电性的测定（ISO8031：2009， IDT) ; GB/T20739—2006橡胶制品贮存指南（ISO2230：2002，IDT）。
本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会（SAC/TC35)归口。 本标准负责起草单位：河北省橡塑产品质量监督检验中心（衡水）、沈阳橡胶研究设计院有限公司。 本标准主要起草人：夏双燕、孙连仲、王淑丽。 本标准所代替标准的历次版本发布情况为：
GB/T9576—2001,GB/T9576—2013。
I GB/T9576—2019/ISO8331:2016
橡胶和塑料软管及软管组合件选择、贮存、使用和维护指南
1范围
本标准提出的建议，旨在使橡胶和塑料软管及软管组合件在使用前保持应有的性能要求，并在正常
的工作条件下获得最长的使用寿命。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
?
ISO1402橡胶和塑料软管及软管组合件 静液压试验（Rubberandplasticshosesandhoseas semblies—Hydrostatic testing)
ISO2230橡胶制品贮存指南（Rubberproducts一Guidelinesforstorage） ISO8031橡胶和塑料软管及软管组合件电阻的测定（Rubberandplasticshosesandhoseas
sembliesDetermination of electrical properties)
3术语和定义
ISO8330界定的术语和定义适用于本文件。 ISO和IEC设立术语数据库，以供标准化之用，网址如下：
IEC电工百科（IECElectropedia）：http：//www.electropedia.org/ -ISO在线浏览平台（ISOOnlinebrowsingplatform）：http：//www.iso.org/obp
4 一般建议
4.1 选择标准
按用途选择符合现行国家标准或国际标准的软管或软管组合件以达到用户的使用要求。如果有特殊要求，可向软管制造商或行业协会咨询。
当为特定用途选择软管或软管组合件时，应考虑以下因素： a）工作环境：
1）环境温度； 2）大气条件； 3）与腐蚀性化学液体接触； 4）与其他有害介质接触
b） 输送的介质：
1）液体； 2）气体；
1 GB/T9576—2019/ISO8331:2016
3）固体； 4）以上物质的混合体。
c) 输送方式：
1） 压力（包括流速）； 2） 吸引（包括流速）； 3） 重力（包括流速）； 4） 助力（固体/液体；固体/气体混合物）。
d）工作条件：
1) 所输送产品的压力和温度； 2） 使用频率。
e) ）安装：
1) 弯曲程度(最小弯曲半径)； 2) 系统的振动； 3） 因冲击和摩擦造成损坏的危险； 4） 正确连接型式的使用； 5） 移动方式和频率。
4.2 2贮存条件
4.2.1 概述
在贮存，尤其是长期贮存期间，当暴露于某些不利因素的情况下，软管和软管组合件的物理性能将会发生变化。当投入使用时，这些变化可能使其不再具有与其作用相应的最佳特性。贮存条件宜能对软管和软管组合件提供最佳的保护和最小的损害。
4.2.2存期
贮存期宜尽可能地短。因此有必要实施存货周转，并遵循“先进先出”的规则。软管及软管组合件如长期贮存，建议：
软管（未装配管接头）最长4年；软管组合件最长2年。
4.2.3温度
贮存温度宜低于25℃，并且宜贮存在远离直接热源的地方。温度大于25℃可缩短软管及软管组
合件的寿命。在产品贮存期间，温度不宜超过50℃或低于一30℃，也不宜有反常的温度波动。见 ISO2230中关于较高和较低温度对贮存期的影响说明。 4.2.4湿度
相对湿度不宜超过70%。对于聚氨酯软管产品，相对湿度不宜超过65%。
4.2.5光
产品宜在远离阳光和强的人工光源的暗处贮存。如果贮存区域有窗户，宜选用红色、橙色或白色遍盖物遮蔽。 4.2.6臭氧
由于臭氧对橡胶产品有有害的影响，贮存区内不宜有能产生臭氧的设备，如汞蒸气灯具或高压电设
2 GB/T9576—2019/IS08331:2016
备、电机或其他可能产生电火花或电荷的设备，
4.2.7环境
产品不宜与某些介质相接触或暴露于其蒸气中，尤其是溶剂、油类、油脂、酸、消毒剂等。某些金
属，如铜、铁和锰.对某些橡胶胶料均有伤害，
4.2.8热源
产品不宜贮存在靠近热源的地方。产品和热源间的距离宜足以保证符合4.2.3的建议 4.2.9电磁场
贮存区附近不宜有可能产生电场或磁场的设备，因为电磁场的变化或波动会在金属接头内产生电流，从而生热。
4.2.10 贮存方法
产品宜以不承受过大应力、拉伸或形变的方式贮存。宜避免与锋利、带尖的或腐蚀性物体或表面相接触，宜使用货架贮存
盘卷的软管或软管组合件宜平放贮存。当堆放不可避免时，堆积的高度应限制在底部的产品不产生永久变形。不推荐将软管悬挂在桩钉上。
以伸直状态交货的软管及软管组合件宜平放贮存，不要弯曲。 交货时所带的管端封头，不宜去掉，
4.2.11啮齿动物
产品宜避免受到啮齿类动物的侵害，如果有此危险宜给予足够保护。 4.2.12出库
务必保证出库产品合格并适用于其预定用途。有必要对不同型别的产品进行标识对于不带有永久性管接头的软管组合件，即带有可调卡箍/夹持器的软管组合件，宜进行检查，以确
保管接头牢固。
4.2.13 返库
使用中撤回的产品在返库前，宜将其传输的物质排净。用于输送化学物质、易爆、易燃或腐蚀性介质的软管，在清洗之后和返库之前，宜对产品进行检验，以确定其是否适合继续使用。 4.3 使用和维护 4.3.1搬运
软管及软管组合件宜小心搬运。不宜在锋利和粗糙的表面上拖拽，也不宜使其经受弯折和压扁，例如车辆碾压。 4.3.2压力
产品不宜在超过规定的最大工作压力的压力（包括冲击压力）下使用。 4.3.3温度
产品的使用温度，无论是所输送的介质的温度还是环境温度，不宜超出制造商规定或建议的温度
3 GB/T9576—2019/IS0 8331:2016
范围。 4.3.4输送的介质
软管和软管组合件宜仅用于输送预定的介质。如果对其使用性有疑问，应向制造商咨询。当输送有潜在危险（如有毒、腐蚀性、易爆或易燃）的介质时，宜采取预防措施以便将由于泄漏而流溢的影响降到最低。建议软管及软管组合件不使用时，不要充有输送介质。 4.3.5环境
软管和软管组合件不宜用于预定用途以外的环境。如果对环境的适合性有疑问，或遇到不常见或易变的条件，宜向制造商咨询 4.3.6弯曲半径
软管及软管组合件不宜在小于制造商规定或建议的最小弯曲半径下使用，这样会阻碍物料的输送或损坏软管组合件。宜避免在靠近管接头处发生弯曲或弯折，连续在同一部位弯曲会使增强层疲劳，导致过早失效。 4.3.7扭曲应力
软管及软管组合件不设计成在扭曲状态下使用。安装到机器上，机器部件的相对运动使软管产生弯曲，但不产生扭曲。 4.3.8拉伸应力
仅当特殊设计时，软管和软管组合件才可经受拉伸应力。如果对其适用性有疑问，宜向软管制造商咨询。 4.3.9振动
振动使软管及软管组合件疲劳发热，尤其是在连接处，这能导致过早失效。从软管标准或向制造商了解软管组合件是否设计能承受振动。 4.3.10 ）管接头的装配
在装配前，确定管接头与软管的适配性以及安装方法。如有疑问，宜向软管制造商咨询。 管接头宜无锋利边缘，芯管、套管等的尺寸宜能在正确装配后确保有效密封。扣压压力和箍钳扭矩
载荷宜控制，扣压尺寸不足或过量都将导致组合件的过早失效。为使管接头易于插人软管中，建议使用清水或肥皂水。不使用含有油、脂或溶剂的制品，除非是专门设计用于输送这些物料的。当插入管接头时宜注意不要扭曲或弯折软管。
4.3.11泄漏
装配上管接头后，建议对软管组合件在规定的试验压力下进行静液压试验，以确认连接的有效性，即无泄漏、软管和管接头之间无拨脱现象。在没有法规或其他标准的情况下，建议按照ISO1402进行静液压试验。 4.3.12 电性能
当对软管及软管组合件的电性能有要求时，建议按照ISO8031进行检验。宜通过定期重复试验来确定持续符合规定。
