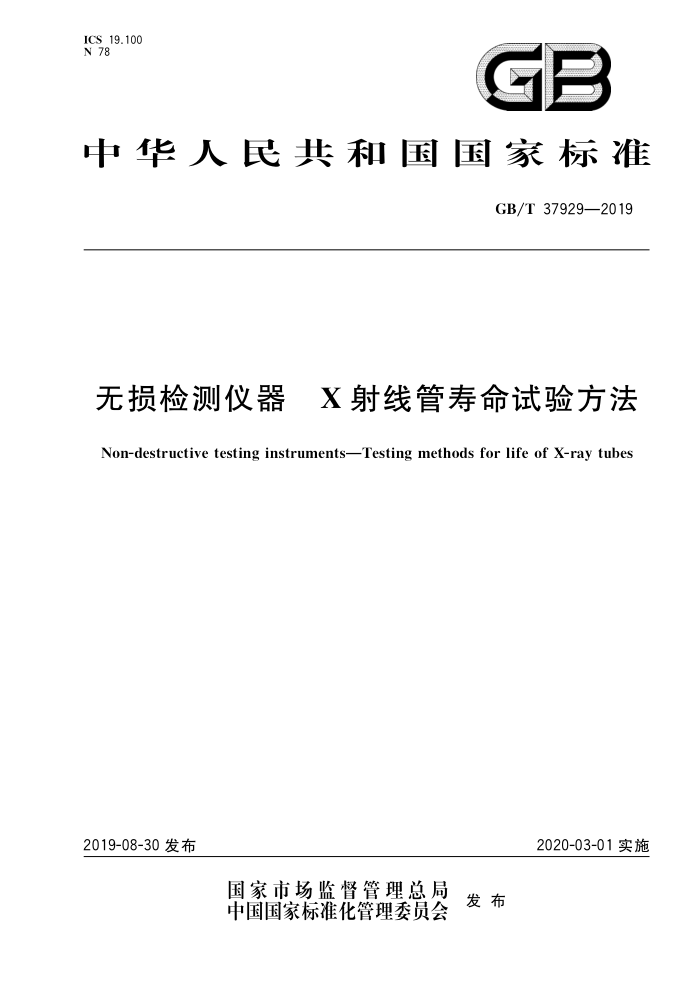

ICS 19.100 N 78
GB
中华人民共和国国家标准
GB/T37929—2019
无损检测仪器 X射线管寿命试验方法
Non-destructive testing instruments-Testing methods for life of X-ray tubes
2020-03-01实施
2019-08-30发布
国家市场监督管理总局 发布
中国国家标准化管理委员会 GB/T 37929—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口本标准起草单位：辽宁仪表研究所、济宁鲁科检测器材有限公司、丹东无损检测设备有限公司、深圳
市华测检测技术股份有限公司、山东省特种设备检验研究院济宁分院
本标准主要起草人：徐波、马军、包如岭、杨克军、申德峰。
1 GB/T37929—2019
无损检测仪器 X射线管寿命试验方法
1范围
本标准规定了测试X射线管寿命的试验方法。 本标准适用于检测和分析工业X射线管
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T26594—2011 无损检测仪器 工业用X射线管性能测试方法
0
术语和定义
下列术语和定义适用于本文件。
3.1
X射线管寿命 life of X-raytubes X射线管在额定管电压、额定管电流及规定的距离和方位上，测试射线管寿命。分析仪器用X射
线管的寿命考核参数为X射线管的光谱纯度即杂质谱线，其他工业X射线管的寿命考核参数为剂量率。剂量率低于90%，寿命终止。
试验要求
4
4.1 试验条件
试验条件应符合GB/T26594一2011中第4章的要求。 4.2 2加载功率
加载功率不低于额定功率。 4.3 3合格要求
X射线管寿命试验合格应满足在额定管电压电流下分阶段测试，X射线剂量率不低于初始值的 90%。
5试验方法
5.1 累计工作时间法 5.1.1用累计X射线的工作小时数测定单独X射线管的寿命。 5.1.2 寿命试验时管电流为额定值，管电压应不低于额定值。
1 GB/T37929—2019
5.1.3寿命试验的X射线管每工作100h测定一次X射线剂量率，当单支X射线管的X射线剂量率降到90%，该X射线管寿命终止。 5.1.4寿命试验用平均寿命法判定。平均寿命率A按式（1)计算：
2t:
X 100%
.( 1 )
A:
nt
式中：
被测管数量：
t一详细规范中规定的工作寿命时数，单位为小时（h）： t:———第i个被测管工作时数，单位为小时（h）。 单个X射线管寿命试验时间t；应按下列规定确定： a）寿命试验进行到t时，考核参数仍符合详细规范规定，则t；二t，判定合格。 b） 寿命试验进行到t，时，考核参数已不符合详细规范规定，则t：按式（2)计算：
tk +tk1
(2)
t: :
2
式中： tx t k1 此时X射线管剂量率低于90%，判定为不合格
发现寿命考核参数已不符合详细规范规定时的测量时间，单位为小时（h)；发现寿命考核参数已不符合详细规范规定的前一次测量时间，单位为小时（h）。
进行寿命试验过程中，若在试验设备上发现X射线管明显失效（如漏气、炸裂）则t；为从试验
c）
开始到发现失效所经过的时间。
5.2单次负载次数法 5.2.1X射线管工作寿命用X射线管单次负载次数N表示，N由详细规范规定 5.2.2单次负载功率应不小于在规定加载时间下的最大功率的90%，它可以间隔重复加载，每次加载开始时的阳极贮存热量及相邻两次重复加载的间歇时间由详细规范规定。 5.2.3试验程序按以下步骤进行：
a）按规定的负载条件使阳极贮存热量达到详细规范规定值； b) 按详细规范规定的单次负载条件及间歇时间进行重复加载； c）在详细规范规定的测试寿命考核参数，但在0、（1一0.1n)N、0.9N和N加载后应测量。
5.2.4寿命试验应采用平均寿命判定，当平均寿命率A不小于90%，则寿命试验合格。平均寿命率A 按式（3)计算：
MN.
×100%
A
(3)
nN
式中： n N, 第i个被测管的加载次数： N—详细规范中规定的工作寿命加载次数。 单个X射线管寿命试验次数N，应按下列规定确定：
被测管数量；
寿命试验进行到N次，考核参数仍符合详细规范规定，则N，=N。
a)
b）寿命试验进行到N次，考核参数已不符合详细规范规定，则N：按式（4)计算：
Nk + Nk-!
N, =
(4)
2
2 GB/T 37929—2019
式中： Nk一一发现寿命考核参数已不符合详细规范规定时测量点的加载次数； Nk-1——发现寿命考核参数已不符合详细规范规定的前一次测量点的加载次数。
进行寿命试验过程中，若在试验设备上发现X射线管明显失效（如漏气、炸裂等），则N：为从试验开始到发现失效所进行的加载次数
