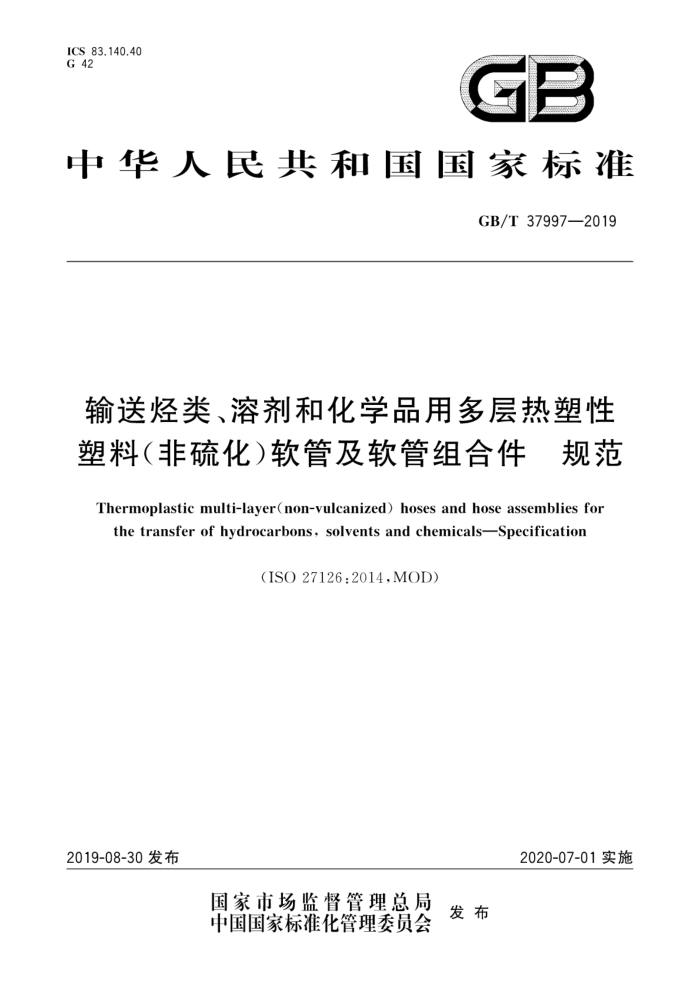

ICS 83.140.40 G 42
GB
中华人民共和国国家标准
GB/T37997—2019
输送烃类、溶剂和化学品用多层热塑性塑料（非硫化)软管及软管组合件 规范
Thermoplastic multi-layer(non-vulcanized)hoses and hose assemblies for
the transfer of hydrocarbons, solvents and chemicalsSpecification
(ISO27126:2014,MOD)
2019-08-30发布
2020-07-01实施
国家市场监督管理总局 发布
中国国家标准化管理委员会 GB/T37997—2019
目 次
前言范围 2 规范性引用文件术语和定义
I
3
4 分类 5 材料及结构 6 尺寸
软管和软管组合件的性能要求 8 试验频次
型式试验 10 标识·
选择、贮存、使用和维护附录A（资料性附录） 耐输送化学品附录B（规范性附录） 碳素钢丝附录C（规范性附录） 镀锌层附录D（规范性附录） 挤压恢复试验方法附录E（规范性附录） 耐燃油性试验附录F（规范性附录） 热老化试验附录G（规范性附录） 可燃性试验附录H（规范性附录） 静液压组合试验· 附录I（规范性附录） 接头安全性试验附录J（规范性附录） 密封试验附录K（规范性附录） 软管和软管组合件的型式试验和例行试验附录L（资料性附录） 软管和软管组合件的生产验收试验参考文献
11
10
12
13
14
15
16
17
18 19 20 GB/T 37997—2019
正文中删除"bar"单位表示，只保留“MPa”单位表示；一对参考文献中的部分文献用我国文件做了替换本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会（SAC/TC35)归口。 本标准主要起草单位：厦门市卓励石化设备有限公司、沈阳橡胶研究设计院有限公司、中轻联（大
连）包装研究院有限公司、广东新比克斯实业股份有限公司
本标准主要起草人：宋恩以、陈国英、王淑丽、李德龙、曾亦华、范德财。
IV GB/T37997—2019
输送烃类、溶剂和化学品用多层热塑性塑料（非硫化）软管及软管组合件规范
警示一一使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题，使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件，
1范围
本标准规定了公称内径为25mm～300mm、工作压力为0.4MPa~2.5MPa和工作温度范围为
一30℃～十150℃八种型别的输送烃类、溶剂和化学品用多层热塑性塑料（非硫化）软管及软管组合件的要求。
1型软管适用于输送气体： 2型到8型软管适用于输送液态体。 注1：涉及软管和（或)软管组合件输送的化学品有关的内衬层及内螺旋线金属丝的包覆层聚合物的材料的选择参
见附录A。
注2：当考虑将聚合物包覆内金属丝的软管用于输送低导电性的烃类和化学品时，最好向制造商咨询本标准不适用于下述用途的软管和软管组合件：
飞机加油（参见GB/T10543）；燃油分配（参见HG/T3037）；石油燃烧器（参见GB/T24146）；
一
一液化石油气和液化天然气（见ISO27127）； —消防（参见GB/T24144）；一近海液化天然气（参见EN1474-2）；
制冷管路。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T1690一2010硫化橡胶或热塑性橡胶 交耐液体试验方法（GB/T1690—2010，ISO1817： 2005.MOD)
GB/T 1844.1 塑料名 符号和缩略语第1部分：基础聚合物及其特征性能（GB/T1844.1一2008， ISO 1043-1:2001,IDT)
GB/T 3190 变形铝及铝合金化学成分（GB/T3190—2008，ISO209：2007，MOD） GB/T 3428 架空绞线用镀锌钢线（GB/T3428一2012，IEC60888：1987.MOD） GB/T4240—2009不锈钢丝 GB/T5563—2013橡胶和塑料软管及软管组合件静液压试验方法（ISO1402：2009，IDT) GB/T 5565.1 橡胶和塑料软管及非增强软管 柔性及挺性的测量 第1部分：室温弯曲试验
1 GB/T37997—2019
(GB/T5565.1—2017,ISO10619-1:2011.IDT)
GB/T5565.2 2橡胶和塑料软管及非增强软管 柔性及挺性的测量 第2部分：低于室温弯曲试
验(GB/T5565.2—2017,ISO10619-2:2011,IDT)
GB/T5567一2013橡胶和塑料软管及软管组合件 耐真空性能的测定（ISO7233：2006，IDT） GB/T 7528 橡胶和塑料软管及软管组合件术语（GB/T7528一2019，ISO8330：2014，IDT） GB/T9572—2013橡胶和塑料软管及软管组合件 ：电阻和导电性的测定（ISO8031：2009，IDT） GB/T 9573 橡胶和塑料软管及软管组合件 软管尺寸和软管组合件长度测量方法（ISO4671：
2007,IDT)
GB/T9576—2019 橡胶和塑料软管及软管组合件 ：选择、贮存、使用和维护指南（ISO8331： 2016,IDT)
GB 19147 车用柴油 GB/T24134—2009 橡胶和塑料软管 ：静态条件下耐臭氧性能的评价（ISO7326：2006，IDT） HG/T3052 橡胶或塑料涂覆织物 涂覆层粘合强度的测定（HG/T3052—2008，ISO2411：
2000.IDT)
：术语和定义
3
GB/T7528界定的术语和定义适用于本文件。
4分类
软管根据工作压力和工作温度范围分为8个型别，如表1所示。
表1 压力和温度范围
2 型 1.0 1.5 4.0 0.09
5 型 0.7 1.05 2.8 0.09
8 型 2.5 3.75 10 0.09
项目最大工作压力/MPa 0.4 验证压力/MPa
1 型
3型 1.4 2.1 5.6 0.09
4 型 1.4 2.1 5.6 0.09
6 型 1.6 2.4 6.4 0.09
7 型 1.6 2.4 6.4 0.09
0.6
最小爆破压力/MPa 1.6 真空压力/MPa
0.05 20~+60 30~+80 30~+80 30~+150 30~+80 30~+80 30~+150 30~+80
工作温度范围/℃
5 材料及结构
5.1 一般要求
软管组合件由软管和接头组成，结构如图1所示。 软管应由以下部分组成：
内螺旋金属丝（见5.2，参见附录A）；密封层（多层热塑性薄膜）和抗拉层（纤维层）构成的管壁，使其能够满足性能要求并具有完好的密封性；
2
