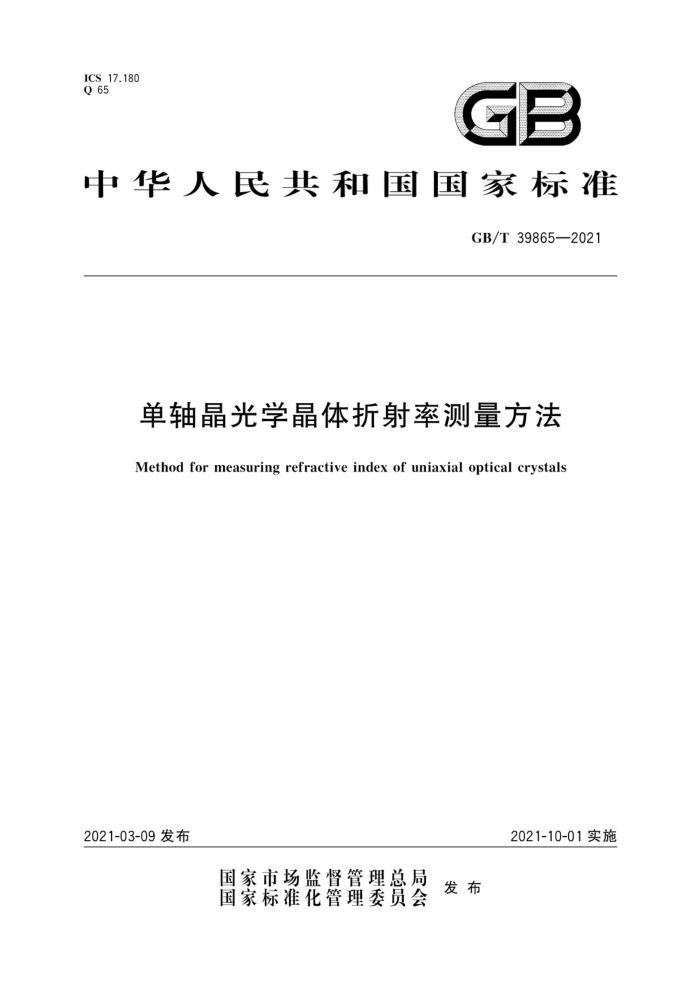

ICS 17.180 Q 65
GB
中华人民共和国国家标准
GB/T 39865—2021
单轴晶光学晶体折射率测量方法
Method for measuring refractive index of uniaxial optical crystals
2021-03-09发布
2021-10-01实施
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T 39865—2021
言
前
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国人工晶体标准化技术委员会（SAC/TC461)归口。 本标准起草单位：山东大学、中国工程物理研究院化工材料研究所、中国建材检验认证集团股份有
限公司、中国科学院福建物质结构研究所
本标准主要起草人：王善朋、陶绪堂、孙淘、尹文龙、吕奎霖、乔杰、李春龙、郑国宗。
I GB/T39865—2021
单轴晶光学晶体折射率测量方法
1范围
本标准规定了单轴晶光学晶体折射率测量方法的环境要求、测量原理与方法、检测仪器要求、待测
量样品准备、测量步骤、数据处理和不确定度评定，
本标准适用于单轴晶光学晶体的折射率测量，其他光学晶体的折射率测量可参照执行。
测量环境要求
2
测量环境要求如下： a) 温度：21℃土3℃，测量过程中温度变化不大于0.5℃； b) 相对湿度：不大于30%； c) 振动：满足设备对环境的振动要求。
测量原理
3
垂直入射法测量单轴晶光学晶体折射率的测量原理如图1所示。通过测量人射光经过待测晶体的折射角和人射角，由折射定律计算获得待测晶体的折射率。被测晶体加工成直角棱镜样品，晶体光轴位于人射直角面内，当特定波长的非偏振平行光垂直入射到直角面时，由于0光和e光的折射率不同，经过晶体后在出射面发生不同角度折射，通过自准直仪分别测量0光的折射角i。和e光的折射角i。及人射角，由公式（1)和公式（2)计算可得样品的折射率n。和nc。
sini. sing sini
(1)
n。
...
ne sind
式中： n。o光折射率； n。e光折射率； i。——0光折射角； i。—e光折射角。
1
