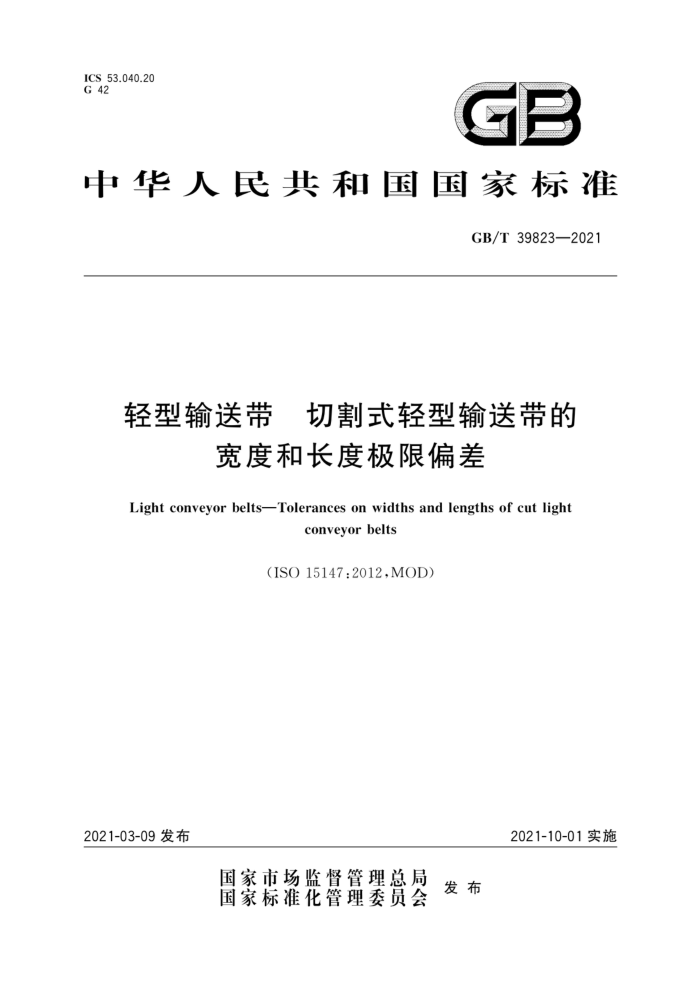

ICS 53.040.20 G 42
GB
中华人民共和国国家标准
GB/T39823—2021
轻型输送带 切割式轻型输送带的
宽度和长度极限偏差
Light conveyorbeltsTolerances on widths and lengths of cut light
conveyor belts
(ISO15147:2012,MOD)
2021-03-09发布
2021-10-01实施
国家市场监督管理总局国家标准化管理委员会
发布 中华 人民共和 国
国家标准
轻型输送带 切割式轻型输送带的
宽度和长度极限偏差 GB/T 39823—2021
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2021年3月第一版
*
书号：155066·1-66869
版权专有 侵权必究 GB/T 39823—2021
前 #言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO15147：2012《轻型输送带 切割式轻型输送带的宽度和长度
极限偏差》。
本标准与ISO15147：2012相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I）进行了标示，技术性差异及其原因如下：
关于规范性引用文件，本标准调整如下： ·用修改采用国际标准的GB/T39825代替ISO21183-1（见第1章），并变更为参考文献：增加引用了ISO21183-2（见第3章）。 增加了术语和定义，以适用我国的技术条件（见第3章）。
本标准由中国石油和化学工业联合会提出。 本标准由全国带轮与带标准化技术委员会输送带分技术委员会（SAC/TC428/SC1)归口。 本标准起草单位：青岛新干线技术咨询有限公司、上海永利带业股份有限公司、青岛科技大学本标准主要起草人：吕桂芹、谢文峰、辛永录。
I GB/T 39823—2021
轻型输送带 切割式轻型输送带的
宽度和长度极限偏差
范围
1
本标准规定了GB/T39825描述的切割式轻型输送带长度和宽度的测量方法及极限偏差本标准适用于轻型输送带。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO21183-2 轻型输送带 第2部分：等同术语表（Lightconveyorbelts—Part2：Listof equivalent terms)
3 术语和定义
ISO21183-2界定的术语和定义适用于本文件。
4 宽度
按6.1进行测量时，带实测宽度与规定的切割宽度之间的偏差应不大于表1的规定值切割宽度不大于1m的切割式轻型输送带，实际切割宽度宜以50mm的间隔依次增加；切割宽度
大于1m的切割式轻型输送带，实际切割宽度以100mm的间隔依次增加。
表1 轻型输送带切割宽度极限偏差
宽度 mm
含低吸湿性材料的带（如聚酯）
含高吸湿性材料的带（如棉或尼龙）
>
200 600 1 000 2 000 4 000
±1 mm ±2 mm ±4 mm ±6 mm ±7 mm ±8 mm
±2 mm ±3mm ±5 mm ±6 mm
200 600 1 000 2 000 4 000
±（宽度×0.3%) ±（宽度×0.3%)
1 GB/T 39823—2021
5长度
5.1环形带和端部已做接头的有端带
按6.2测量时，环形带的实测长度与环形带规定长度之间的极限偏差应不大于表2的规定值。
表2 2环形带和端部已做接头的有端带长度极限偏差
长度 m
极限偏差
> 一 2 7
≤ 2 7 一
±10 mm ±20 mm ±（长度×0.3%）
5.2 端部未做接头的有端带（大片带）
按6.3测量时，实测长度与生产厂家规定长度的偏差应不大于+2.5%
6测量方法和尺寸确定
6.1 切割宽度的测量 6.1.16.2或6.3规定的测量可与6.1规定的测量同时进行。 6.1.2将带卷无张力地平展在硬质平面上。
使用适当的长度测量工具（例如钢卷尺)在沿带长均匀分布的三个点上测量带的宽度，测量方向
6.1.3
与带的切割边垂直，精确到0.5mm。 6.2 环形轻型输送带长度的测量 6.2.1将环形带无张力地平展在硬质平面上。 6.2.2在带的内表面用适当的标记笔做上表示测量起点的记号（标记A，B，C，D等，最后一个点为X）。
用钢卷尺测量环形带的平坦部分（见图1）。 将带转一下，按同样方法依次测量相衔接的带的平坦部分（BC；CD等)（见图1)，直至最后一段例如
XA的长度。 6.2.3用连续测量的所有段的长度之和，减去带厚与元的乘积，按式（1)计算带的环形长度。
L =[AB+BC+CD+.. XA...-[·a] ...
....( 1 )
式中： L—带的环形长度，单位为米（m)；
带厚，单位为毫米（mm）。
1
对称结构的输送带（带的中轴线正好在带中央）和大多数不对称结构的输送带，式（1)中的减数为 [元·a]；短或厚的不对称结构输送带，式（1)中减数为2[元·a:]，其中a；是中轴线与带内表面（运行表面)之间的距离。α；值应向生产厂家询问。
（对称结构的带，a；= ，2[元·a］即元·α。）
2
2 GB/T 39823—2021
式（1)的计算结果是带的内环形长度。 若上述测量方法不适用，例如环形带长度很短时，供需双方可按协议方法测量。
1 A
- B
图1 环形轻型输送带的长度测量
6.3 有端轻型输送带和大片带的长度测量
可采用任何适当的长度测量工具（对带不施加任何张力），如机械式、机电式或光电式的，进行有端轻型输送带和大片带的长度测量。测量结果精确到实测长度或标记长度的+1%。
测量方法示例：在一块硬质平面上做两条已知间距的标线，将带卷的外端头与第一标线重合，使带卷在平面上无张力地向第二标线的方向展开，当带上的某一点与第二标线重合时，在该点做上记号；将已测过的一段卷起来，将带的下一段展开，使所做记号与第一标线重合，当带上的某一点与第二标线重合时，在该点做上记号；如此反复，直至带卷的内端头出现，测量最后一段的长度。带的总长度即为各段长度之和。 8
GB/T 39823—2021
参考文献
[1] GB/T39825 轻型输送带 基本性能及应用（GB/T39825一2021，ISO21183-1：2005， MOD)
