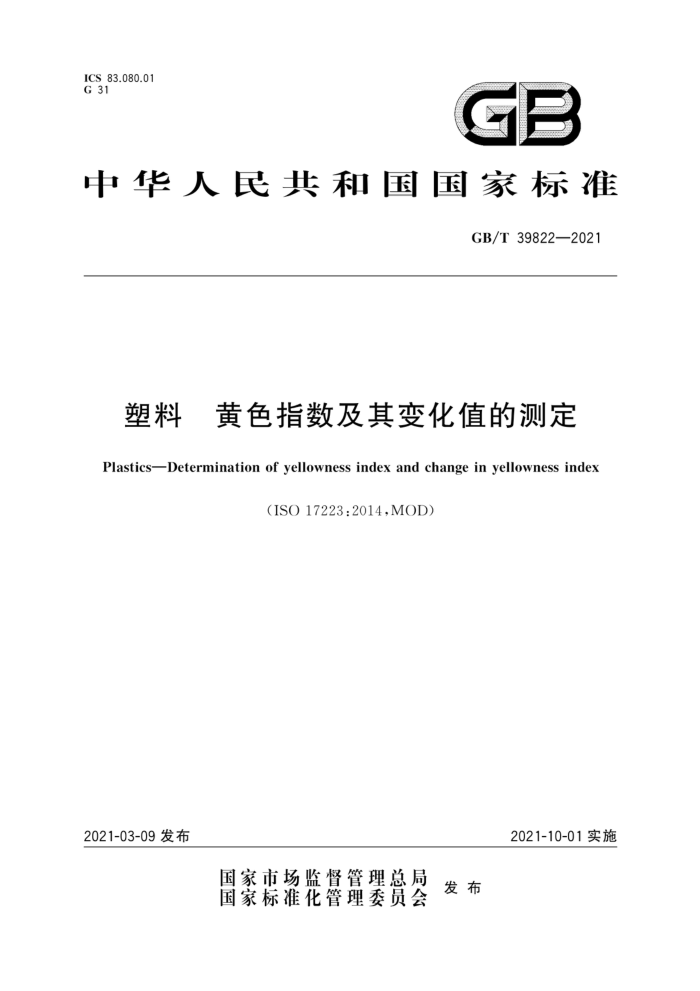

ICS 83.080.01 G 31
GB
中华人民共和国国家标准
GB/T39822—2021
塑料 黄色指数及其变化值的测定 PlasticsDetermination of yellowness index and change in yellowness index
(ISO17223:2014,MOD)
2021-03-09发布
2021-10-01实施
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T39822—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO17223：2014《塑料 黄色指数及其变化值的测定》。 本标准与ISO17223：2014相比存在结构调整，具体如下：
将“6.3精密度”移至附录A；将第2章规范性引用文件中的ISO1043-1、ISO5725-2移至参考文献。
本标准与ISO17223：2014的技术性差异及其原因如下
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：
用修改采用国际标准的GB/T2918一2018代替了ISO291：2008；用等同采用国际标准的GB/T1844.1代替了ISO1043-1，并将GB/T1844.1移至参考文献；
O
O
. 用等同采用国际标准的GB/T6379.2代替了ISO5725-2，并将GB/T6379.2移至参考
文献。 将6.3条精密度相关内容移至附录A，作为资料性内容。
为便于使用，本标准做了下列编辑性修改：
增加资料性附录B影响测试结果的因素。 本标准由中国石油和化学工业联合会提出。 本标准由全国塑料标准化技术委员会（SAC/TC15)归口。 本标准起草单位：中蓝晨光成都检测技术有限公司、国家能源集团宁夏煤业有限责任公司、安微宏
源特种电缆集团有限公司、武汉金发科技有限公司、广州质量监督检测研究院、青岛市产品质量监督检验研究院、深圳市中安测标准技术有限公司、山东道恩高分子材料股份有限公司、上海韵幕国际贸易有限公司、鲁西化工集团股份有限公司、中华人民共和国青岛大港海关、中国石油化工股份有限公司北京化工研究院、中国石油化工股份有限公司北京北化院燕山分院、中国石油天然气股份有限公司石油化工研究院。
本标准主要起草人：谢鹏、刘玉奇、计克云、郑有婧、何浏炜、主万卷、李环亭、董晓波、蒿文朋、 徐晓青、毕静利、高建国、武鹏、郑文丽、高芩、潘永红、郭义、王晓滨。
I GB/T 39822—2021
塑料手 黄色指数及其变化值的测定
1范围
本标准规定了测定透明或不透明塑料的黄色指数及其变化值的方法。 本标准适用于塑料材料黄色指数及其变化值的测定。 注1：试样的形状包括模塑的板或圆盘、薄膜、薄片、粉末和颗粒。不适用于含荧光剂的塑料。 注2：黄色指数变化值常用于评价环境对额色稳定性的影响，如高温、紫外线照射等
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2918塑料试样状态调节和试验的标准环境（GB/T2918—2018，ISO291：2008，MOD） ASTME313根据仪器测定的颜色坐标计算黄色和白色指标的标准实施规程（Standardpractice
for calculating yellowness and whiteness indices from instrumentally measured color coordinates)
CIE15：2004比色法（Colorimetry）
3术语和定义
下列术语和定义适用于本文件。
3.1
黄色指数 yellowness index YI 偏离白色或无色，倾向于黄色的程度。
3.2
黄色指数变化值 change of yellowness index AYI 老化前样品的黄色指数与老化后样品的黄色指数之间的差值。 注：例如，暴露于指定条件之前和之后。
试样制备和状态调节
4
1样品和试样制备
4.1
应采用统计方法从待测批次中抽取。一般情况下，应以接收到的样品原状态进行测试，除非评价的
目标样品是由颗粒或粉末制备的模塑的板或圆盘、薄膜或薄片。 4.2 试验环境和标准条件
按GB/T2918，试验环境的标准条件为23/50，
1 GB/T39822—2021
5 试验步骤
5.1 概述
颜色测试是通过对光谱或三色的测量来计算三刺激值。在样品具有光扩散性的情况下，仪器应有一个积分球或其他能够检测扩散光的系统。表1中给出了光学几何结构、要求和不同测试方法的方案。
表1 光学几何结构、要求和不同测试方法的解决方案
使用积分球的测量方法透射测量反射测量透射测量反射测量无积分球的测量方法透射测量反射测量注1：在测量扩散性试样时，满足上述条件很重要。 注2：在测量半透明试样时，试样的颜色或厚度可能会对测试结果造成影响。 注3：CIE15：2004描述了光学几何结构。
要求
根据CIE15：2004的光学几何结构
解决方案
di:0,de:0 di:8,de:8 O:di, O:de 8di, 8:de
积分球的一部分人射光不能直接照射样品来自试样的反射或透射光的一部分不能直接
使用一个与积分球材质相同的挡板
引人检测器
根据CIE15：2004的光学几何结构
0 :0
这些光学几何结构不使用积分球
45a:0,0:45a,45x:0,0:45x
三刺激值应使用CIE标准D65光源或支持的C光源，以XYZ色系（2°视野）或X1.Y1.Z1色系（10° 视野)来表示。
应使用5.2～5.4规定的三种测量方法之 5.2 薄片、薄膜、模压板或圆盘的透射测量方法
将样品和测试窗口的中心位置对齐，测量三刺激值（见图1）。
x
说明： 1 - 一人射光； 2 样品。
图1薄片或薄膜样品的透射测量方法
5.3 薄片或薄膜样品的反射测量方法
将样品和测试窗口的中心位置对齐，用光罩覆盖试样测量三刺激值（见图2）。
2 GB/T39822—2021
说明：
光罩；样品；
2
3— 一人射光； 4— 测量表面。
2薄片或薄膜样品的反射测量方法
图2
当样品背面使用背板时，应在报告中说明背板的种类及其三刺激值。
5.4 颗粒或粉末样品的反射测量方法
将样品倒人由透明玻璃或石英玻璃制成的圆筒形容器中用反射法测量三刺激值。样品容器应用光罩覆盖。样品容器不能用背板覆盖（见图3）。
60 mm
T
w 09 wu
说明：
光挡； 2 样品； 3 入射光；
1-
测量表面；样品容器。
1 5—
-
图3 颗粒或粉末样品反射测量方法
注1：将颗粒或者粉末样品倒人样品容器中时，摇动或轻轻敲击样品容器，并使用刮刀等平滑装置去除多余的样品。 注2：在CIE15；2004中，已经进行了颗粒样品的预实验，但是采用的比色法和光学几何法都没有提到精密度。由
于颗粒的形状和尺寸不均匀造成样品表面均匀性较差，从而测试结果可比性差，测试结果可用于相对比较。 不应在容器上施加压力。 可用以下任一方法校准仪器：
把标准板放入样品容器中。
a)
3 GB/T39822—2021
b) 把标准板放在与样品容器同样的材质和厚度的玻璃上。 5.5 测试条件 5.5.1 薄片、薄膜、模压板或圆盘
相关样品的要求如下： a） 透明样品测量透明样品应采用表1中透射测量0：0、di：0、de：O、0：di或0：de几何结构。测量有造型的或无
光泽的样品应采用透射测量di：0、de：O、0：di或O：de几何结构，
b）半透明的白色样品测量半透明白色样品应采用表1中反射测量di：8、de：8、8：di、8：de、45a：0、0：45a、45x：0或0：45x
几何结构，或采用透射测量di：O、de：0、O：di或O：de几何结构。
注1：半透明白色样品测量值的再现性较低，注2：采用积分球的方法时，除非样品紧贴在积分球上，否则三刺激值会下降，且黄色指数会发生变化。 注3：如上光学几何结构在CIE15中有所描述。 c）不透明样品测量不透明薄片或薄膜样品应采用表1中反射测量di：8、de：8、8：di、8：de、45a：0、0：45a、45x：0或
0：45x几何结构。 5.5.2颗粒或粉末样品
测量颗粒或粉末样品应采用表1中反射测量di：8、de：8、8：di、8：de、45a：0、0：45a、45x：0、或0：45x 几何结构。
6 结果表示
6.1 黄色指数的计算
黄色指数根据ASTME313由式（1)～式（4)计算。 光源
颜色系统
CIE标准光源D65 XYZ CIE标准光源D65 Xio Y1oZ1o YI=100(1.3013Xo1.1498Zi.)/Y1g 支持的C光源
YI=100(1.2985X1.1335Z)/Y
.. (1) ..... (2)
..+.
XYZ
YI=100(1.2769X1.0592Z)/Y
......(3) ......(4)
支持的C光源 XiYioZio YI=100(1.2871Xio1.0781Zi。)/Y1o 式中： YI
黄色指数；
XYZ - 使用CIE标准D65光源或支持的C光源的XYZ颜色系统中的三刺激值： XioYioZo 使用CIE标准D65光源或支持的C光源的X1oY1Z1.颜色系统中的三刺激值。
6.2 黄色指数变化值的计算
黄色指数变化值由式(5)得出：
AYI = YI- YI
...(5)
式中： △YI- 黄色指数变化值； YI
试验后黄色指数；
