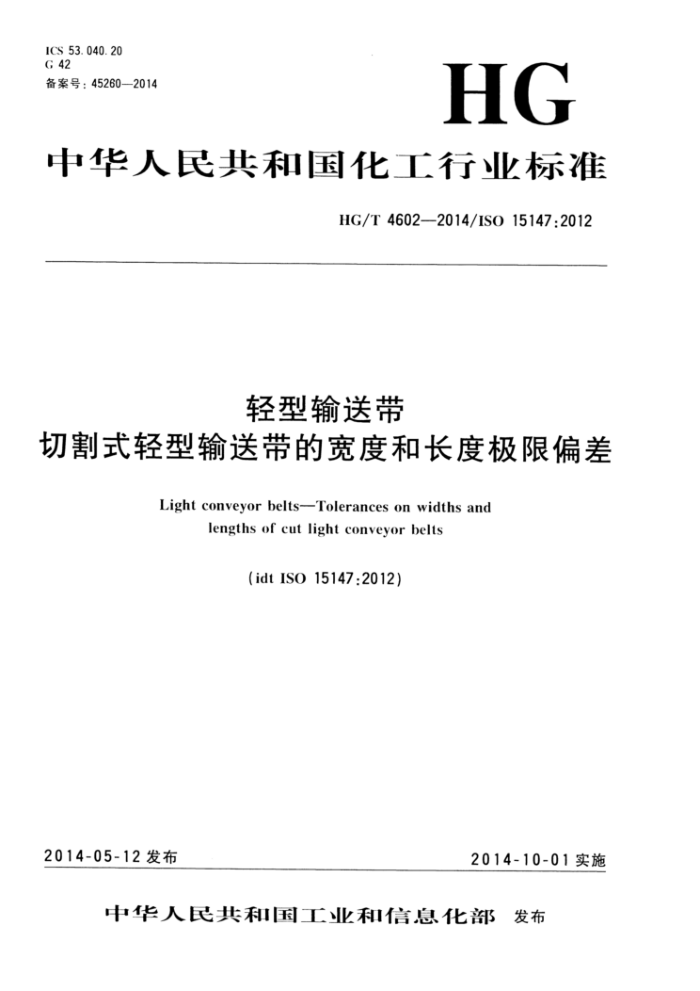

1CS 53. 040.20 G42 备泰号：45200--2014
HG
中华人民共和国化工行业标准
HG/T4602-2014/ISO15147:2012
轻型输送带
切割式轻型输送带的宽度和长度极限偏差
Light conveyor belts--Tolerances on widths and
lengths of cut light conveyor belts
(idtIS015147:2012)
2014-05-12发布
2014-10-01实施
中华人民共和国工业和信息化部 发布 HG/T4602-2014/IS015147:2012
前言
本标准按照GB/T1.1·2009给出的规划起单。 本标准使用翻译法等同采用IS0）15147：2012《轻型输送带 切割式轻型输送带的宽度和长度极
限偏差》（英文版）。
本标准做了下列编辑性修改： a） 用“本标准”代替“本国际标准”；
删除国际标准的前言。
b)
本标准出中国石油和化学工业联合会提出。 本标准出全国带轮与带标准化技术委员会输送带分技术委员会(SAC/TC428/SC1)II1。 本标准起草单位：青岛新1线技术咨询有限公司、上海水利带业股份有限公司、青岛科技大学、青
岛科大新橡塑技术服务有限公司。
本标准主要起草人：昌桂芹、陆晓理、辛永录、李程程。
I HG/T46022014/IS015147:2012
轻型输送带
切割式轻型输送带的宽度和长度极限偏差
1范围
本标准规定了ISO21183-1描述的切割式轻型输送带长度和宽度的测量方法及尺寸极限偏差。 注：轻型输送带的长度和宽度是非标准化的。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仪注日期的版本适用于本文件。凡是不注期的叫用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO21183-1轻型输送带 第1部分：基本性能及应用（LightconveyorbeltsPart1：Principal characteristics and applications) 宽度
3
按5.1进行测量时，带实测宽度与规定的切割宽度之间的偏差应不大于表1规定的值。 对切割宽度不大于1m的切割式轻型输送带，其实际切割宽度宜以50mm的间隔逐渐增加；对切
割宽度大于1m的切割式轻型输送带，其实际切割宽度以100mm的间隔逐渐增加。
表1轻型输送带切割宽度极限偏差
宽度/mm
含高吸湿性材料的带（如棉或尼龙）
含低吸湿性材料的带（如聚酯）
>
N 200 600 1 000 2 000 4 000
±1 mm ±2 mm ±4 mm ±6mm ±7 mm ±8mm
±2 mm ±3 mm ±5 mm ±6mm
200 600 1 000 2 000 4 000
宽度的士0.3% 宽度的士0.3%
4长度 4.1环形带和端部已做接头准备的有端带
当按5.2进行测量时，环形带的实测长度与环形带规定长度之间的极限偏差应不大于表2规定的值。 4.2 端部未做接头准备的有端带（大片带）
当按5.3进行测量时，实测长度与生产厂家规定长度的偏差应不大于+.5%
表2环形带和端部已做接头准备的有端带长度极限偏差长度/m
极限偏差 ±10 mm ±20 mm ±0.3 %
>
≤ 2 7
2 7
1 HG/T4602—2014/ISO15147:2012
5
测量方法和尺寸确定 5.1切割宽度的测定 5.1.15.2或5.3规定的测量可与5.1规定的测景同时进行。 5.1.2将带卷无张力地平展在硬质平面.1：。 5.1.3使用适当的长度测量工具（例如钢卷尺）在沿带长均匀分布的3点上测景带的宽度，测量方向与带的切割边垂直，精确到0.5mm。 5.2环形轻型输送带长度的测定 5.2.1将环形带无张力地平展在硬质平面.上。 5.2.2 2在带的内表用适当的标记笔做1表示测量起点（点A、B、C、D等，最后点为X)的记号。
用钢卷仪测量环形带的平坦部分（见图1）。
B
A
图1环形轻型输送带的长度测量
将带转-下，按同样方法依次测录相衔接的带的平坦部分（BC、CD等）（见图1），直至后一段（例如XA）的长度。 5.2.3用连续测量的所有段的长度之和减去带厚的乘积，就得到带的环形长度1。。
即：
[AB+BC+CD+.+XA]- [α]
式中：
带厚。 对具有对称结构的输送带（带的中轴线正好在带中央)来讲，本计算式中的减数[a]是严格正确
a
的。对具有不对称结构的输送带，在大多数情况下也充分准确。然而，对不对称结构的短或序的输送带就需要进行更加精确的计算，将减数变为2[元a；，其中a；是中心织物层与带内表面（运行表面)之间的露离。：值应向生产厂家询间。
对于对称结构的带来讲α；一 ，那么2元；］就变为该法算出的是带的内环形长度。 当上述测量方法不适用，例如环形带长度很短时，可按供需双方的协议采用其他方法进行环形带的
2
长度测量。 5.3有端轻型输送带和大片带的长度测定
可采用任何适当的长度测量工具（对带不施加任何张力），如机械式、机电式或光电式的，来进行有端轻型输送带和大片带的长度测量。测量结果精确到实测长度或标记长度的！%。
一种可用的测录方法如下：在一块硬质平面上做两条已知间距的标线。将带卷的外端头与第一标线重合。使带卷在平面无张力地向第二标线的方向展开，当带上的某一点与第二标线重合时在该点做上记号。将已测过的一段卷起来。将带的下一段展开，使所做记号与第一标线重合，当带上的某一点与第二标线重合时在该点做上记号。如此反复，直至带卷的内端头出现。测量最后一段的长度。带的总长度即为各段长度之和。
