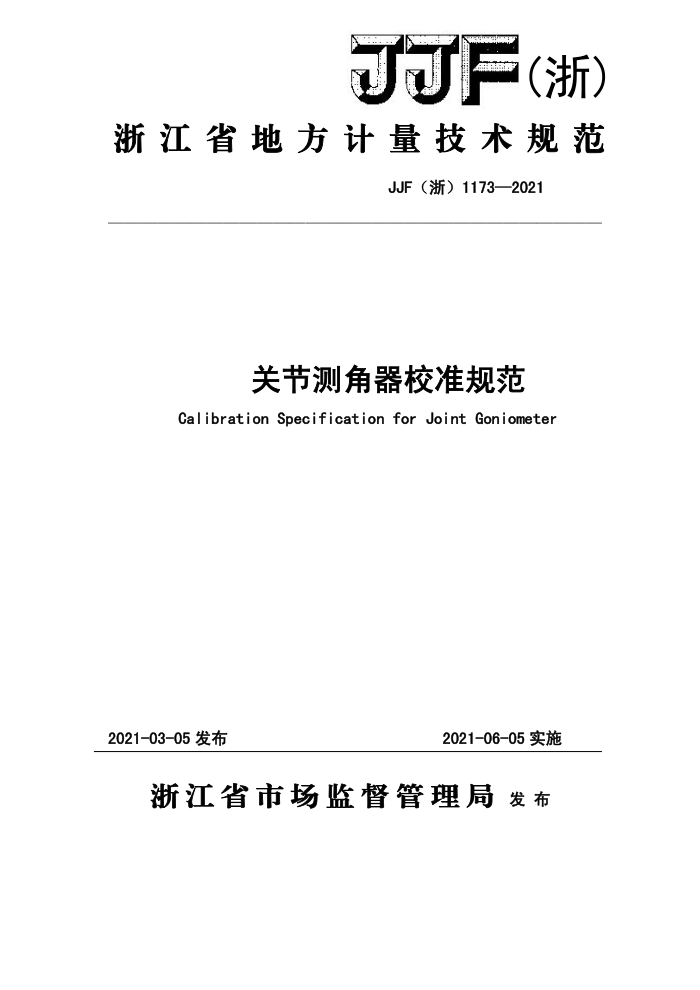

JJF (浙)
浙江省地方计量技术规范
JJF（浙）1173—2021
关节测角器校准规范
Calibration Specification for Joint Goniometer
2021-03-05发布
2021-06-05实施
浙江省市场监督管理局发布 JJF（浙） 11732021
关节测角器校准规范 Calibration Specification for Joint Goniometer
:JJF(浙)1173-2021:
归口单位：浙江省市场监督管理局主要起草单位：宁波市计量测试研究院
浙江省计量科学研究院
本规范由主要起草单位负责解释 本规范主要起草人：
李张标（宁波市计量测试研究院）刘素洁（宁波市计量测试研究院）茅振华（浙江省计量科学研究院）
参加起草人：
阎伟光（宁波市计量测试研究院）夏鑫（宁波市计量测试研究院） JJF（浙）1173-2021
目 录
引言 1 范围· 2 引用文件· 3 概述
(II) 1) 1) ( 1) (2)
计量特性· 5 校准条件 5. 1 环境条件· 5.2 测量标准及其他设备 6
4
(2) :(2) ( 2)
校准项目和校准方法 6. 1 校准项目· 6.2 校准方法·· 7 校准结果表达· 8 复校时间间隔附录A关节测角器角度示值误差校准结果的不确定度评定示例附录B关节测角器直尺示值误差校准结果的不确定度评定示例·.· +***. (7) 附录C校准证书或校准报告内容
(2)
: (2) ( 2) (3) .·(3) ...(5)
(9） JJF (浙) 1173-2021
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2018《通用计量术
语及定义》、JF1059.1-2012《测量不确定度评定与表示》共同构成支撑本校准规
范制定工作的基础性系列规范。
本规范为首次发布。
II JJF（浙） 1173-2021
关节测角器校准规范
1范围
本规范适用于关节测角器的校准。
2 引用文件
本规范引用下列文件： JJG1钢直尺 SF/ZJD0103003法医临床检验规范 QB/T1474.1绘图仪尺直尺 OB/T1474.5绘图仪尺量角器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用
文件，其最新版本（包括所有的修改单
）适用于本规范。 3概述
关节测角器用于测量人体关节运动时所通过的运动弧或转动的角度。典型关节测角器按功能可分为脊椎角度尺、肢体角度尺、手指角度尺，其结构形式如图1 所示。
a．脊椎角度尺
b.肢体角度尺
c.手指角度尺 JJF（浙） 1173-2021
d.指关节测角器
罗盘式角度尺
e.
f.双叉式肢体角度尺
g.双叉式（T形）角度尺
图1
4计量特性 4.1刻线宽度及宽度差：刻线宽度一般为（0.1～0.6）mm；刻线宽度差不超过0.12mm。 4.2直尺示值误差不超过土1mm。 4.3角度示值误差不超过土1.5°。 5校准条件 5.1 环境条件
温度：（20±10）°C，湿度：≤80%RH。
2 JJF（浙） 1173-2021
5.2 测量标准及其他设备
测量标准及设备见表1。允许使用计量性能满足要求的其他测量设备
表1校准项目和对应测量设备
最大允许误差或准确
序号 1 2 直尺示值误差 3 角度示值误差
设备名称影像测量仪钢直尺
校准项目
度等级
刻线宽度及宽度差
MPE:±（4+L/300)μm
MPE:±0.2mm
平板影像测量仪
3级
MPE:±（4+L/300)μm
6校准项目和校准方法
6.1 校准项目
校准项目见表1。 6.2 校准方法
校准前应确认无影响校准正确实施和校准结果的外观缺陷。 6.2.1刻线宽度及宽度差
不同型号直尺和角度尺的刻线均应在全量程范围内至少抽取3条，用影像测
量仪进行校准。宽度差由3条抽取的线纹中最大值与最小值之差确定。
6.2.2直尺示值误差
将关节测角器的的直尺和钢直尺并排放置（刻线面紧换钢直尺）于平板上，全长范围内均匀分布不少于3点（除0点外）分别读取关节测角器直尺的刻度值L和对应
钢直尺上的读数值L。，计算直尺的示值误差△L。
(1)
AL = L - Ls
式中：
△L一一关节测角器直尺受检点的示值误差，mm；
L一一关节测角器直尺受检点的刻度值，mm；
L。一一关节测角器直尺在钢直尺上对应的读数值，mm。
6.2.3角度示值误差
将关节测角器的角度标尺放置在影像测量仪工作台上，对该标尺在全量程范围内选取均匀分布不少于6个角度（除0点外），测量其示值误差。
(2)
Aα=α-αs
式中： △α一一关节测角器角度受检点的示值误差，。
3
