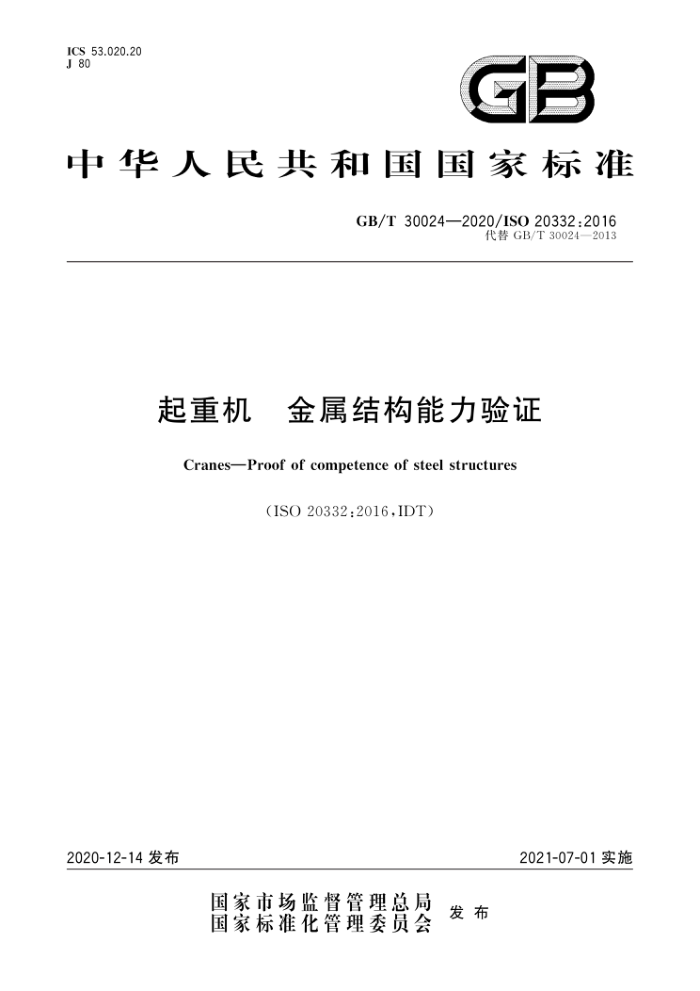

ICS 53.020.20 J 80
GB
中华人民共和国国家标准
GB/T30024—2020/ISO20332:2016
代替GB/T30024—2013
起重机 金属结构能力验证 CranesProof of competenceof steel structures
(ISO20332:2016,IDT)
2021-07-01实施
2020-12-14发布
国家市场监督管理总局 发布国家标准化管理委员会 GB/T30024—2020/IS020332:2016
目 次
前言
范围规范性引用文件术语、定义、符号和缩略语概述 4.1 般原则 4.2 文件编制 4.3 可选方法 4.4 结构件的材料 4.5 螺栓连接 4.6 销轴连接 4.7 焊缝连接 4.8 结构件和连接的能力验证静力强度验证 5.1 概述 5.2 极限设计应力和力 5.3 验证的实施疲劳强度验讠 6.1 概述 6.2 极限设计应力 6.3 应力历程 6.4 验证的实施 6.5 极限设计应力范围的确定· 弹性稳定性验证 7.1 概述 7.2 受压构件的侧向属曲 7.3 压应力和剪应力作用下的薄板屈曲 7.4 验证的实施附录A（资料性附录） 多个剪切面连接中每个螺栓和每个剪切面的极限设计剪力F 附录B（资料性附录） 预紧螺栓附录C（规范性附录） 设计焊缝应力αw.sa和w 附录D（规范性附录） 斜率常数m值和特征疲劳强度△o.、△t。 附录E（规范性附录） 极限设计应力范围的计算值△oRa和△Rdl 附录F（资料性附录） 应力循环的估算 示例附录G（资料性附录） 拉伸载荷作用下连接刚度计算参考文献
2
3
10
5
7
5
2
24
25 28
34
32
4
34 34
32 42
43 44
46 49 66 68 70 72 GB/T30024—2020/ISO20332:2016
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T30024一2013《起重机金属结构能力验证》，与GB/T30024一2013相比，主要
技术变化如下：
修改了规范性引用文件（见第2章，2013年版的第2章）；修改了本标准所用的部分主要符号（见第3章的表1，2013年版的第3章的表1)；修改了平面状态应力的焊缝链接的附加验证公式，即等号右侧系数由1.1改为1.0[见式（32）， 2013年版的式（32)]；增加了弹性稳定性验证（见第7章）。
-
本标准使用翻译法等同采用ISO20332：2016《起重机金属结构能力验证》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T229—2007金属材料夏比摆锤冲击试验方法（ISO148-1:2006，MOD） -GB/T1800.2一2020产品几何技术规范（GPS）线性尺寸公差ISO代号体系 第2部分：标准公差带代号和孔、轴的极限偏差表（ISO286-2：2010，MOD） —GB/T3098.1—2010 紧固件机械性能螺栓、螺钉和螺柱（ISO898-1：2009，MOD）
GB/T3098.17—2000 紧固件机械性能 检查氢脆用预载荷试验平行支承面法（idt
-
ISO15330:1999) GB/T5267.1—2002 紧固件电镀层（ISO4042：1999，IDT）
-
—GB/T15706—2012 机械安全设计通则风险评估与风险减小(ISO12100：2010，IDT)
GB/T17505—2016 钢及钢产品交货一般技术要求（ISO404：2013，MOD） —GB/T19349—2012 金属和其他无机覆盖层为减少氢脆危险的钢铁预处理（ISO9587：
I
2007,IDT) —GB/T19418—2003 钢的弧焊接头缺陷质量分级指南（ISO5817：1992，IDT）
GB/T20863.1一2007起重机械分级第1部分：总则（ISO4301-1：1986，IDT） GB/T22437（所有部分）起重机载荷与载荷组合的设计原则LISO8686（所有部分）
本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。 本标准起草单位：太原科技大学、北京起重运输机械设计研究院有限公司、中联重科股份有限公司、
郑州新大方重工科技有限公司、北京起重运输机械设计研究院有限公司河南分院、天津港股份有限公司、中船第九设计研究院工程有限公司、法兰泰克重工股份有限公司、河南省矿山起重机有限公司、江西起重机械总厂有限公司、宁夏天地奔牛银起设备有限公司、纽科伦（新乡）起重机有限公司、青岛海西重机有限责任公司、河南省大方重型机器有限公司、广州特种机电设备检测研究院、佛山市南海区特种设备协会、南京开关厂有限公司。
本标准主要起草人：徐格宁、张培、董青、戚其松、任会礼、陈浩、付玲、肖扬、朱靖、袁秀峰、李峰、
郭志强、姚天富、崔鹏、韩中成、滕云、张长利、梁建新、吴以国、刘宇新。
本标准所代替标准的历次版本发布情况为：
GB/T30024—2013。
= GB/T30024—2020/ISO20332:2016
起重机金属结构能力验证
1范围
本标准基于极限状态法规定了对起重机金属结构进行能力验证所确定的一般条件、要求、方法和参数值，以与ISO8686中载荷与载荷组合的适用部分协同使用。
本标准具有通用性，适用于所有类型的起重机。对于专用特殊的起重机，可由其他标准规定其能力验证的特定要求。
通过理论验证计算和/或测试进行能力验证，旨在以所建立的强度极限（如屈服极限、疲劳、脆性断
裂）来避免与结构性能相关的危险，
根据ISO8686-1，能力验证计算可以采用两种方法：分项安全系数的极限状态法、整体安全系数的许用应力法。虽不排除许用应力法的有效性，但本标准仅涉及极限状态法。
本标准不包括附属部件（如栏杆、楼梯、走道、司机室）的能力验证计算。但需考虑这些附属部件对主要结构产生的影响。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T6974.1一2008起重机术语第1部分：通用术语（ISO4306-1:2007，IDT) ISO148-1：2009金属材料夏比摆锤冲击试验第1部分：试验方法（Metallicmaterials
Charpy pendulum impact test—Part1:Test method)
ISO273：1979紧固件螺栓和螺钉用通孔（Fasteners—Clearanceholesforboltsandscrews） ISO286-2：2010产品几何技术规范（GPS）ISO线性尺寸公差代码第2部分：标准公差等级
和孔、轴的极限偏差表［Geometricalproductspecifications（GPS）一ISOcodesystemfortoleranceson linear sizesPart 2:Tables of standard tolerance classes and limit deviations for holes and shafts, cor rected by ISO286-2:2010/Cor1:2013
ISO404钢及钢产品交货一般技术要求（Steeland steelproducts一General technicaldelivery requirements)
ISO898-1:2013碳钢和合金钢制紧固件机械性能第1部分：具有规定性能等级的螺栓、螺钉和螺柱粗牙螺纹和细齿节螺纹（Mechanicalpropertiesoffastenersmadeofcarbonsteelandalloy steelPart 1:Bolts, screws and studs with specified property classesCoarse thread and fine pitch thread)
ISO4042紧固件电镀层（Fasteners—Electroplatedcoatings） ISO4301-1：2016起重机分级第1部分：总则（Cranesandliftingappliances
Classification—Part 1:General)
ISO5817：2014焊接钢、镍、钛及其合金的熔化焊接头（束焊除外）缺陷质量等级［Welding Fusion-welded joints in steel, nickel, titanium and their alloys (beam welding excluded)Quality lev- els forimperfections]
ISO7452：2013热轧结构钢板尺寸和形状公差（Hot-rolledstructuralsteelplates—Tolerances on dimensions and shape)
1 GB/T30024—2020/ISO20332:2016
ISO7788：1985钢热轧钢板和宽扁钢板的表面光洁度 交货要求（Steel一Surfacefinishof hot-rolled plates and wide flatsDelivery requirements)
ISO8686.1：2012起重机载荷与载荷组合的设计原则第1部分：总则（Cranes一Designprin ciples for loads and load combinationsPart 1:General)
ISO8686-2起重机载荷与载荷组合的设计原则 1第2部分：流动式起重机（Cranes一Design principles for loads and load combinationsPart 2:Mobile cranes)
ISO8686-3起重机载荷与载荷组合的设计原则第3部分：塔式起重机（Cranes一Designprin- ciples for loads and load combinations—Part 3: Tower cranes)
ISO8686-4起重机载荷与载荷组合的设计原则第4部分：臂架起重机（Cranes一Designprin- ciples for loads and load combinationsPart 4:Jib cranes)
ISO8686-5起重机载荷与载荷组合的设计原则第5部分：桥式和门式起重机（Cranes Design principles for loads and load combinationsPart 5: Overhead travelling and portal bridge cranes)
ISO9013：2002热切割热切割分类产品几何量技术规范和质量公差（Thermalcutting Classification of thermal cutsGeometrical product specification and quality tolerances)
ISO9587金属和其他无机覆盖层为减少氢脆危险的钢铁预处理（Metallicandotherinorganic coatingsPretreatment of iron or steel to reduce the risk of hydrogen embrittlement)
ISO12100机械安全设计通则风险评估与风险减小（Safetyofmachinery一Basicconcepts， general principles for designRisk assessment and risk reduction)
ISO15330紧固件机械性能检查氢脆用预载荷试验平行支承面法（Preloadingtestforthe detection of hydrogen embrittlementParallel bearing surface method)
ISO17659：2002焊接图示焊接接头的多语种术语（Welding一Multilingualtermsforwelded joints with illustrations)
3术语、定义、符号和缩略语
GB/T6974.1一2008中第8章、ISO12100和ISO17659界定的以及下列术语、定义、符号和缩略语
（见表1)适用于本文件。 3.1
钢材的等级 grade of steel 采用钢材强度（通常用屈服应力f，，有时也用极限强度f。）定义的标识。
3.2
钢材的质量 quality of steel 采用钢材的冲击韧性和试验温度定义的标识。
表1本标准所用的主要符号和缩略语
含义横截面面积计算的等效面积
符号 A Am A. A,
螺栓或销轴孔处的净截面面积
螺栓根部面积
