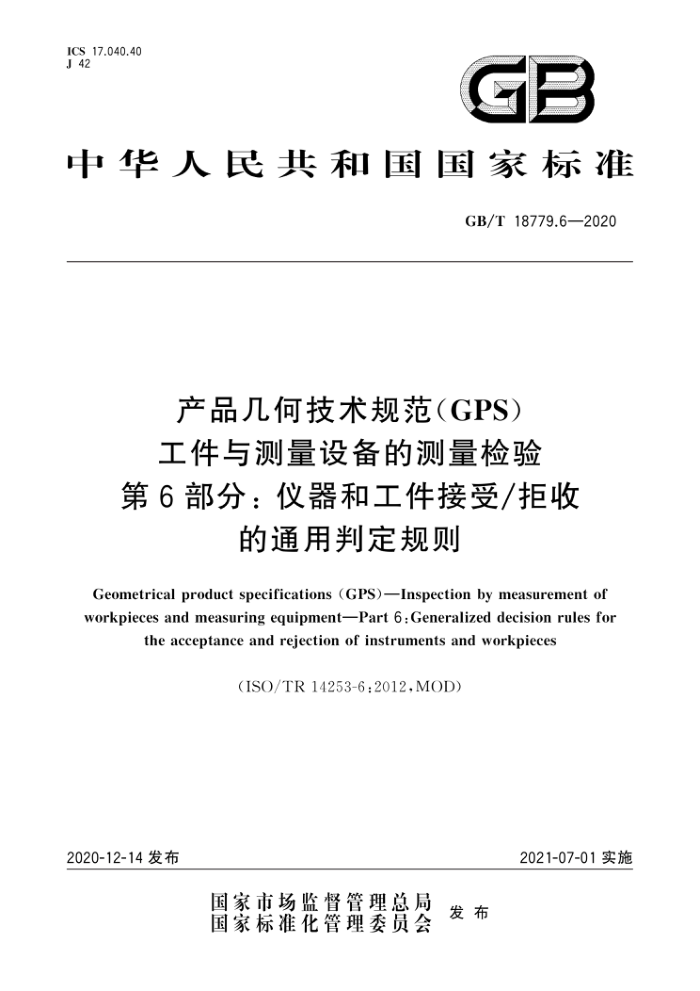

ICS 17.040.40 J 42
GB
中华人民共和国国家标准
GB/T 18779.6—2020
产品几何技术规范（GPS) 工件与测量设备的测量检验
第6部分：仪器和工件接受/拒收
的通用判定规则
Geometrical product specifications (GPS)-Inspection by measurement of workpieces and measuring equipment-Part 6 :Generalized decision rules for
the acceptance and rejection of instruments and workpieces
(ISO/TR 14253-6:2012,MOD)
2020-12-14 发布
2021-07-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 18779.6—2020
目 次
前言引言范围规范性引用文件
II IV
2
3 术语和定义概述
4 5 判定规则 6　判定规则实例附录 A（资料性附录）与 GPS矩阵模型的关系
人
12 13
参考文献 GB/T 18779.6—2020
前言
GB/T 18779《产品几何技术规范（GPS）工件与测量设备的测量检验》分为 6 个部分：
第1部分：按规范检验合格或不合格的判定规则；第 2部分:测量设备校准和产品检验中 GPS测量的不确定度评定指南; 第3部分：关于对测量不确定度的表述达成共识的指南；第 4 部分:判定规则中功能限与规范限的基础; 第5部分：指示式测量仪器的检验不确定度；第6部分：仪器和工件接受/拒收的通用判定规则。
本部分为 GB/T18779 的第 6 部分本部分按照GB/T 1.1一2009 给出的规则起草。 本部分使用重新起草法修改采用ISO/TR14253-6：2012《产品几何技术规范（GPS）工件与测量
设备的测量检验第6部分：仪器和工件接受/拒收的通用判定规则》。
本部分与 ISO/TR 14253-6:2012 的技术性差异及其原因如下：
关于规范性引用文件,本部分做了具有技术性差异的调整，以适应我国的技术条件,调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等效采用国际标准的 GB/T 18779.1代替 ISO 14253-1; ·用等同采用国际标准的GB/T 24634 代替 ISO 14978; ·用修改采用国际标准的GB/T 24637.2代替 ISO 17450-2; ·用 JJF 1001 代替 ISO/IEC Guide 99; ·用 JJF 1059.1 代替 ISO/IEC Guide 98-3; 将6.2.3判定规则结果中,六种不同的判定规则改为八种不同的判定规则; 将6.2.3判定规则结果中，“即具有无限宽保护带的宽松拒收”改为“即具有无限宽保护带的宽松接受”；
一将6.2.3判定规则结果中，可能会产生很大的诉讼成本（见6.2.1)改为（见 6.2.2）; 一一将 6.3过程能力指数 C,=1,测量能力指数 Cm=4 中,六种不同的判定规则改为八种不同的判
定规则。 本部分做了下列编辑性修改：一按照GB/T1.1一2009的要求,在“范围”一章,增加了“本部分适用于产品几何技术规范中工
件与测量设备的测量检验，工业应用中也同样适用”。 本部分由全国产品几何技术规范标准化技术委员会（SAC/TC 240)提出并归口。 本部分起草单位：中国航空工业集团公司北京长城计量测试技术研究所、海克斯康测量技术(青岛)
有限公司、中机生产力促进中心、中国计量科学研究院、中国计量大学。
本部分主要起草人：孙玉玖、明翠新、王慧珍、孔明、王中凝、王为农、钱丰、朱悦
II GB/T 18779.6—2020
引言
GB/T 18779的本部分是一项产品几何技术规范（GPS)标准，并且是一项GPS 通用标准（见 GB/T 20308）。它影响 GPS标准矩阵模型链环中的测量、测量设备和校准链环。
GB/T 20308 中的 GPS总体规划对GPS体系进行了综述,本部分是该体系的一部分。除非另有说
明,GB/T 4249给出的GPS基本规则适用于本部分,GB/T18779.1给出的缺省规则适用于按照本部分制定的规范。
GB/T 18779 的本部分与其他标准以及与 GPS矩阵模型关系的详细资料,参见附录 A。 本部分基于判定规则GB/T18779.1的概念，完成了缺省规则（一个保护带等于100%扩展测量不
确定度的严格接受)范围外的术语扩展,允许(缺省规则之外)其他可能规则的沟通，以适应不同的工业需求。
本部分遵循 ISO/IEC Guide 98-4 导则。判定规则可以确定判定限的位置，而不会影响工件的公差;它们设法解决(总是存在的)测量不确定度问题,并且清楚地说明测量不确定度将如何影响接受/拒收判定
判定规则的选择通常要涉及设计人员、计量人员和管理人员。设计人员可以提供有关尺寸规范功能的信息，计量人员可以提供尺寸测量准确度的信息，管理人员可以提供不同接受/拒收方案经济后果的信息。
判定规则的选择只是生产工作的一个要素,其他活动也会影响合格（或不合格)工件的数量,包括公差的规定、制造工艺的选择以及测量工艺的选择;所有这些问题都是相互关联的，需要一起考虑。
双方(制造商和用户)需要讨论并同意判定规则,因为它影响到产品的经济效益。
IV GB/T 18779.6—2020
产品几何技术规范（GPS）工件与测量设备的测量检验
第6部分：仪器和工件接受/拒收
的通用判定规则
1范围
GB/T18779 的本部分给出了当 GB/T 18779.1的缺省规则可能在经济方面不是最优的情况下的判定规则。
注1：GB/T 18779.1提供了一个缺省判定规则,按照该规则,如果测得值表征接受某产品，则具有很高的概率可以
保证，该产品的相应被测量符合规范
注2：将判定规则由缺省规则改成针对特定任务的规则，需要有关双方达成协议本部分不涉及如何确定正确判定或错误判定的成本（“正确判定”是指接受合格品或者拒收不合格
品，“错误判定”是指接受不合格品或拒收合格品），因为这是商务事宜。然而，本部分给出了组织机构所需的术语和要求,用于沟通和执行特定的判定规则,同时给出了指导应用的示例。
注3：本部分判定规则适用于处于考虑中的单一计量特性。除非另有说明,本部分所讨论的所有概率分布均为高斯
分布且位于中心位置,而且成本函数是简单阶跃函数。然而,本部分的原则可应用于任何概率分布函数或成本函数。
本部分适用于产品几何技术规范中工件与测量设备的测量检验，工业应用中也同样适用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 18779.1产品几何量技术规范（GPS）工件与测量设备的测量检验第 1部分：按规范检验合格或不合格的判定规则（GB/T18779.1—2002,eqvISO14253-1:1998)
GB/T 24634产品几何技术规范（GPS）GPS测量设备通用概念和要求（GB/T 24634—2009， ISO 14978:2006,IDT)
GB/T 24637.2　产品几何技术规范（GPS）通用概念　第 2 部分：基本原则、规范、操作集和不确
定度(GB/T 24637.2—2020,ISO 17450-2:2012,MOD)
JF1001通用计量术语及定义 JJF 1059.1测量不确定度评定与表示
3术语和定义
GB/T 18779.1、GB/T 24634、GB/T 24637.2、JJF 1001、JJF 1059.1界定的以及下列术语和定义适用于本文件 3.1
接受限acceptance limit 允许的测得值上限或下限。
1 GB/T 18779.6—2020
注 1：对工件而言,接受限通常称为判定限注2：对于简单接受判定规则的情况，接受限等于规范限
3.2
接受带 acceptance zone 接受区间acceptance interval 允许的测得值区间。 注 1：除非规范中另有说明,接受限归属于接受区间。 注 2：在GB/T 18779.1中，由缺省判定规则定义的严格接受带（笼统地讲)可称作合格带,如果某产品的测量结果位
于此区内，则该产品的合格概率很高。 注 3：由于测量不确定度的存在,在接受带内的测得值并不一定与(真正的)合格特性相对应
3.3
二态判定规则binary decision rule 只有接受或拒收两种可能的判定规则。
3.4
合格 conforming 符合量的真值在公差带或规范带内或在其边界上。 注：在本部分中,假定被测量的真值本质上是唯一的。
3.5
用户风险 consumer's risk 某特定被接受的产品是不合格品的概率。 注：在ISO/IEC指南 98-4 中,这被称作“特定风险”。
3.6
判定规则 decision rule 阐述根据相应产品规范和测量结果,接受或拒收产品时，如何进行测量不确定度分配的书面规则。
3.7
保护带 guard band 介于公差限与相应接受限之间的区间。 注：本部分中，术语“公差限”与“规范限”含义相同。
3.8
测量能力指数 measurement capability index Cm 该指数等于公差除以n倍标准测量不确定度,其中标准测量不确定度与相应特性的测得值相关注 1：在本部分中,取 n=4;因此,测量参量具有宽度为 T 的双侧公差带,则 Cm= T／（4um）,其中 um 是与相应参量
测量相关的标准不确定度
注2：在本部分中，术语“公差限”与“规范限”含义相同。
3.9
不合格 nonconforming 不符合量的真值在公差带或规范带的边界之外。 注：在本部分中，假定被测量的真值本质上是唯一的。
3.10
过程分布 process distribution 制造过程形成的特征值可合理信任的概率分布。
2
