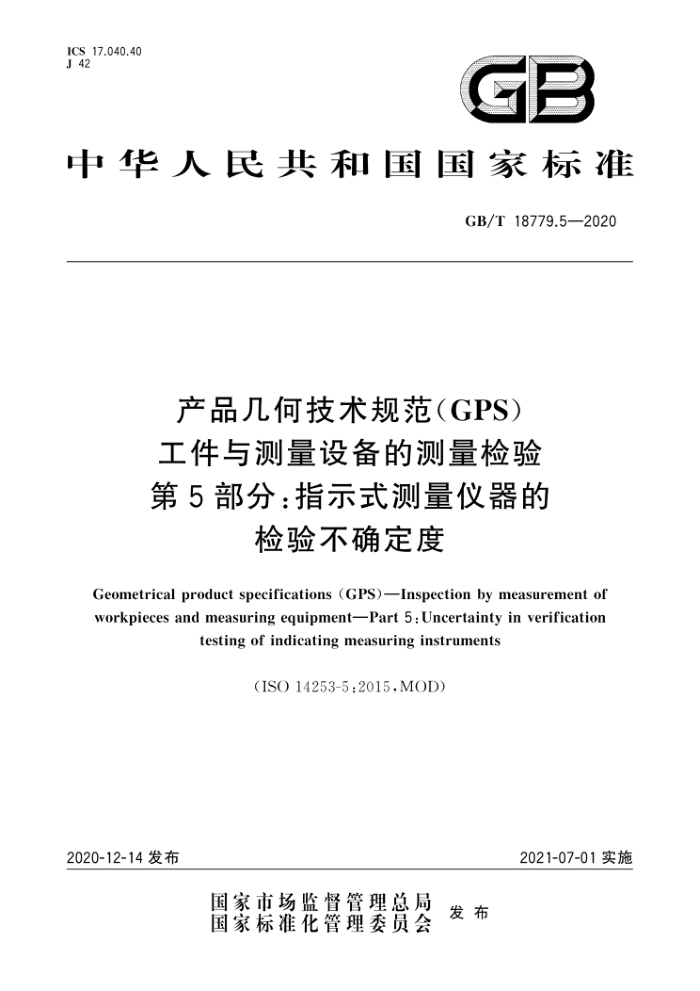

ICS 17.040.40 J 42
GB
中华人民共和国国家标准
GB/T 18779.5—2020
产品几何技术规范（GPS) 工件与测量设备的测量检验第5部分：指示式测量仪器的
检验不确定度
Geometrical product specifications (GPS)-Inspection by measurement of workpieces and measuring equipmentPart 5: Uncertainty in verification
testing of indicating measuring instruments
(ISO 14253-5:2015,MOD)
2020-12-14 发布
2021-07-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 18779.5—2020
目 次
前言引言
II
V
范围 规范性引用文件术语和定义通则 被测量检测方责任准则指示式测量仪器检测中的具体问题
2 3 4
5
6
7
附录A（资料性附录） 使用替代检测设备的指南附录 B（资料性附录）与 GPS矩阵模型的关系参考文献
1 1
13 GB/T 18779.5—2020
前言
GB/T 18779《产品几何技术规范（GPS）工件与测量设备的测量检验》分为 6 个部分：
第1部分：按规范检验合格或不合格的判定规则;；第 2部分:测量设备校准和产品检验中 GPS测量的不确定度评定指南；第3部分：关于对测量不确定度的表述达成共识的指南; 第 4 部分:判定规则中功能限与规范限的基础; 第5部分：指示式测量仪器的检验不确定度; 第6部分：仪器和工件接受/拒收的通用判定规则。
本部分为 GB/T18779 的第 5部分本部分按照GB/T 1.1一2009给出的规则起草本部分使用重新起草法修改采用ISO14253-5：2015《产品几何技术规范（GPS）工件与测量设备
的测量检验第5部分:指示式测量仪器的检验不确定度》。
本部分与 ISO14253-5:2015的技术性差异及其原因如下：
关于规范性引用文件,本部分做了具有技术性差异的调整，以适应我国的技术条件,调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等效采用国际标准的GB/T 16857.1代替 ISO 10360-1（见第3章）； ·用等效采用国际标准的GB/T 18779.1代替 ISO 14253-1（见第 3章,第 4 章）； ·用修改采用国际标准的GB/T18779.6代替 ISO/TR 14253-6（见第 3章）; ·用等同采用国际标准的GB/T 24634 代替ISO14978（见第 3章）; ·用修改采用国际标准的 GB/T 24637.2代替ISO17450-2（见第 3章）; ·用 JJF 1001—2011 代替 ISO/IEC Guide 99:2007（见第3 章）; ·用 JJF 1059.1一2012 代替 ISO/IEC Guide 98-3:2008（见第 3 章）。
本部分由全国产品几何技术规范标准化技术委员会（SAC/TC 240)提出并归口。 本部分起草单位：中国计量大学、北京市计量检测科学研究院、中机生产力促进中心、中国计量科学
研究院、中国航空工业集团公司北京长城计量测试技术研究所。
本部分主要起草人：王道档、明翠新、郭天太、王为农、吴迅、孙玉玖、朱悦。
II GB/T 18779.5—2020
引言
GB/T 18779的本部分属于产品几何技术规范（GPS)中的通用标准（见 GB/T 20308），它影响 GPS
矩阵模型中的F链环。
GB/T 20308 中的 GPS矩阵模型对GPS体系进行了综述,本部分是该体系的一部分。除非另有说
明,GB/T 4249给出的GPS基本规则适用于本部分,GB/T18779.1给出的缺省规则适用于按照本部分制定的规范。
判定符合或不符合规范的判定规则是基于测试时产生的测量不确定度。 测量实践使得计量学家和实践者熟悉测量不确定度。任何可能影响测量结果的因素都被视为不确
定度分量并量化,最终包含在合成不确定度中。测量的目的是采集给定被测量的定量信息，而不确定度表明该信息的可靠性。
在指示式测量仪器的检验中,测量的目的是检查指示式测量仪器的一个或多个计量特性，而不是测量工件几何形状特征的特性。在这种情况下,被评估的不确定度（即检测值的不确定度)量化了检测值的准确度。检测工作是通过检测值，而不是通过检测值的不确定度,来检验指示式测量仪器的质量
用于指示式测量仪器的检测值不确定度在概念上并不易评估，需要仔细考虑以确定哪些不确定度分量需被计入，哪些不需被计入。
指示式测量仪器的某些检验可能与仪器示值以外的量有关，或者单个检验可能同时检查仪器示值和其他计量特性，例如,对测微计的检验,检查其示值误差（受 MPE限制)和测量力（受 MPL限制）。对于仪器示值之外的其他计量特性相关的检验或其中的一部分而言，GB/T 18779的本部分不适用，它们与 ISO/IEC 指南 98-3(GUM)和 GB/T 18779.2 中概念明确的量有关,不需要 GB/T 18779 本部分的进一步指导。
给出了检验指示式测量仪器时检测值的不确定度的严格定义。传统不确定度评定的应用基于此定义,并根据 ISO/IEC指南 98-3(GUM)和 GB/T 18779.2 确定哪些不确定度分量需计人。
IV GB/T 18779.5—2020
产品几何技术规范（GPS) 工件与测量设备的测量检验第5部分：指示式测量仪器的
检验不确定度
1范围
GB/T 18779 的本部分规定了评估检测值不确定度的概念及术语。在GPS 指示式测量仪器的检验检测中，根据机构间达成的检测协议，通过仪器得到检测值。
注：检测值不确定度与测量工件时由指示式测量仪器引起的测量不确定度是不同的。GB/T18779 的本部分中仅
涉及前者。后者参见JJF 1059.1和GB/T 18779.2。 当指示式测量仪器的检验包含了多个检测值时，有些与仪器示值有关，另一些与其他计量特性有
关,GB/T 18779 的本部分仅涉及前者。
本部分规定了检测协议确定后如何评估检测值不确定度，不涉及规定检测协议的适用性。 本部分适用于 GPS通用标准（见GB/T 20308)中涉及指示式测量仪器的所有规范。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的弓引用文件,其最新版本（包括所有的修改单)适用于本文件。
GB/T 16857.1产品几何量技术规范（GPS）坐标测量机的验收检测和复检检测第 1部分：词汇(GB/T 16857.1—2002,eqv ISO 10360-1:2000)
GB/T 18779.1产品几何量技术规范（GPS）工件与测量设备的测量检验第1部分：按规范检验合格或不合格的判定规则（GB/T18779.1—2002，eqvISO 14253-1:1998)
GB/T 18779.6　产品几何技术规范（GPS）工件与测量设备的测量检验第 6 部分：仪器和工件接受/拒收的通用判定规则（GB/T 18779.6一2020,ISO/TR 14253-6:2012,MOD)
GB/T24634　产品几何技术规范（GPS）GPS测量设备通用概念和要求（GB/T 24634一2009， ISO 14978:2006,IDT)
GB/T 24637.2产品几何技术规范（GPS）通用概念第 2部分：基本原则、规范、操作集和不确定度(GB/T 24637.2—2020,ISO 17450-2:2012,MOD)
JJF 1001一2011　通用计量术语及定义 JJF 1059.1一2012　测量不确定度评定与表示
3术语和定义
GB/T 16857.1、GB/T 18779.1、GB/T 18779.6、GB/T 24634、GB/T 24637.2、JJF 1001—2011、 JF1059.1一2012界定的以及下列术语和定义适用于本文件。 3.1
检测 test (对于GPS 指示式测量仪器)依据检测协议进行的测量准备、测量、数学计算以及决策行为。
1 GB/T 18779.5—2020
注 1：在一个检测协议中不一定包含所有的测量步骤。 注2：检测常被用来检验 GPS指示式测量仪器的技术参数。 注3：指示式测量仪器的技术参数可通过一个或多个最大允许误差(MPE)表示。 注4：检测的典型案例是验收检测和复检检测注5：本术语有时在更广泛的意义下使用,包括当检测结果是二态的或分类值的情况。确定软件的算法是否收敛是
二态判别的一个例子。GB/T 18779 的本部分中仅指对检测值的检测。 注6：见图1。
3.2
检测实例test instance 产生检测结果的检测设备、装置、测量序列、环境和仪器条件等的组合。
3.3
许可检测实例permissible test instance 按照检测协议,采用替代方案和特定条款的检测实例。 注1：当检测协议允许替代方案时,替代方案既可以是离散的，也可以是连续的。离散的例子是检测设备的选取，例
如坐标测量机(CMM)检验中量块的选取,连续的例子是满足检测条件要求的环境温度
注2：当检测协议明确指定测量次数时,就会出现特定条款，例如，条款中明确规定重复测量的次数，注3：检测可能同时需要替代方案和特定条款，例如,根据检测合作方的要求（替代方案），在有限数量的配置（特定
条款)中选择检测设备对指示式测量仪器进行检测。
注4：替代方案有两个用途：
1）为了适应实际条件，例如，使用现有的检测设备替代原来的检测设备，或符合检测环境条件要求的任何实
际环境； 2）不 在检测之前对检测细节不加以详细说明，以鼓励指示式测量仪器的制造商（为了避免仪器被拒收)提供符
合要求的指示式测量仪器，例如：检测步骤的细节可能在检测时由检测合作方（3.14)确定，迫使制造商对任何可能的步骤选项提供全部符合要求的指示式测量仪器。
3.4
被测量test measurand 在一个由检测协议定义的许可检测实例中被检验的指示式测量仪器的计量特性注：一份检测协议可能允许多个许可检测实例以适应实际环境及限制实验成本。对于每一个检测实例,被测量都
有其定义，不同的许可检测实例可能会有不同的被测量。
3.5
检测协议test protocol 预先定义的详细检测规范,对被测量、要求的检测条件以及判定规则给出了定义。 注1：检测协议可由相关的标准定义。当没有标准适用时,可由检测方或者检测合作方(3.14)定义。 注2：检测方和检测合作方在检测前应对检测协议达成一致。 注3：在 GB/T18779.1中给出了默认的判定规则。定义替代判定规则的指导参见GB/T18779.6。 注4：明确的检测协议对于检测的有效性来说是至关重要的。特别地,许可检测实例集合的定义需要在完备性与实
际经济可行性之间进行折中。 注5：由于GB/T18779.1中的默认规则是严格和保守的,在这种情况下指示式测量仪器的检验接近绝对意义上的
验证。
3.6
被测量的示值measured test indication 检测中得到的结果，根据检测操作集由该结果得到检测值。 注：根据检测协议中的条款，检测值可基于单一或多个被测量的示值得到
3.7
检测操作集 test operator 根据规定的数学和/或统计方法，在检测中应用于被测量的示值以获得检测值的一组有序操作。
