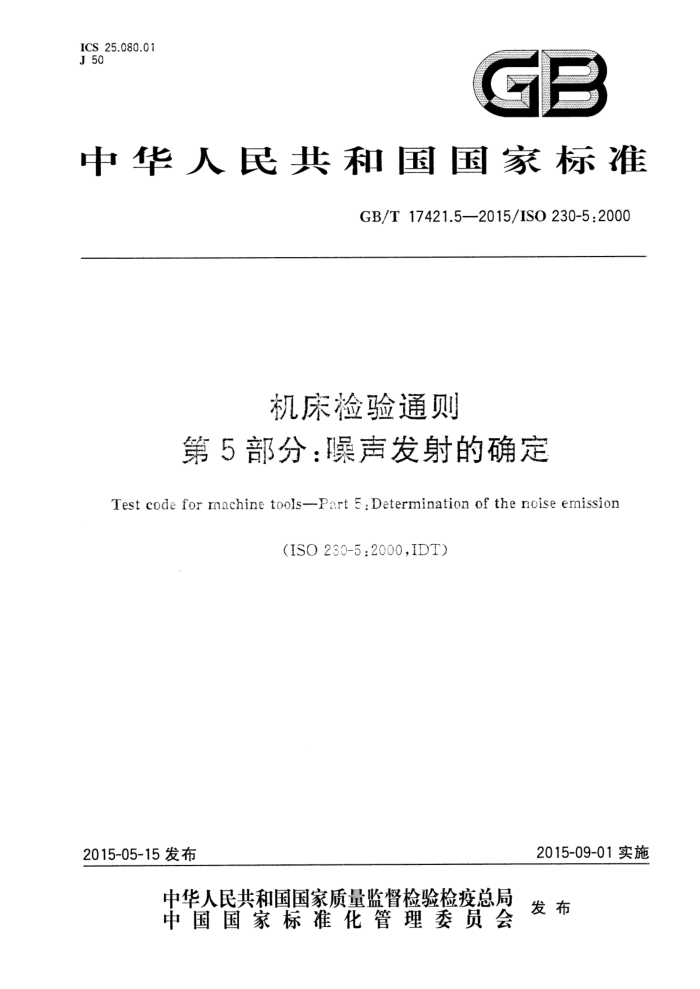

ICS 25.080.01 J 50
中华人民共和国国家标准
GB/T 17421.5---2015/IS0 230-5:2000
机床检验通则
第5部分：噪声发射的确定
Test code for nachine tools--Part 5:Determination of the noise emission
(1SO 230-5:2000,IDT)
2015-09-01实施
2015-05-15 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 17421.5—2015/IS0 230-5 :2000
目 次
前言范围
1
2 规范性引用文件 术语和定义
3
测试系统被测机床的安装和运行
4
6
5
6
6 测量方法 7 测量的不确定度
X
记录内容检验报告内容
%
8
9
10 噪声发射值的声明和验证· 11工作位置和其他规定位置噪声发射声压级的测试方法 12机床噪声声功率级的测定方法附录 A（规范性附录）传声器在测量表面上的分布附录 B（规范性附录）当量吸声量 A的测定附录C（资料性附录） 脉冲噪声测定指南附录 D(资料性附录) 记录内容示例附录E（资料性附录）机床和设备噪声发射声明示例参考文献
9
10 12 16
.·
！.
21 23 24 26
27 GB/T 17421.5-2015/IS0 230-5:2000
前言
GB/T17421《机床检验通则》分为以下11个部分：一第1部分：在无负荷或精加工条件下机床的几何精度；一第2部分：数控轴线的定位精度和重复定位精度的确定；一第3部分：热效应的确定; 一第4部分：数控机床的圆检验；
第5部分：发射噪声的确定；第6部分：体和面对角线定位精度的测定（对角线位移检验）；第7部分：回转轴线几何精度；
一第8部分：振动（技术报告）；
-第9部分：ISO230机床检验系列标准的不确定度估算的基本方程（技术报告）；第10部分：数控机床测量性能的确定；一第11部分：机床几何精度检验用测量仪器（准备阶段）（技术报告）。 本部分为GB/T17421的第5部分。 本部分按GB/T1.1—2009给出的规则起草。 本部分使用翻译法等同采用IS0230-5：2000《机床检验通则第5部分：噪声发射的确定》（英文
一
版）。
与本部分中规范性性引用的国际文件有一致性对应关系的我国文件如下：
GB/T3767—1996声学声压法测定噪声源声功率级反射面上方近似自由场的工程法 (eqy ISO 3744:1994) -GB/T3768一1996声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法(eqv ISO 3746:1995) GB/T4129—2003声学噪声源声功率级测定标准声源的性能要求和校准（ISO 6926: 2000,IDT) -GB/T14574—2000声学机器和设备噪声发射值的指示和验证(eqvISO4871:1996) GB/T17248.1一2000声学机器和设备发射的噪声测定工作位置和其他指定位置发射声压级的基础标准使用导则（eqvISO11200：1995） -GB/T17248.3-1999　声学　机器和设备发射的噪声工作位置（eqvISO11202:1995) -GB/T17248.5—一1999声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量环境修正法(eqv ISO 11204:1995)
为了方便使用,本部分作了如下列编辑性修改：
增加了第6章条编号（即6.1～6.4)；增加了第 7章条编号（即 7.1～7.2); 一增加了第 9章条编号（即 9.1～9.6)。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22)归口。 本部分起草单位：沈机集团昆明机床股份有限公司、北京机床研究所。 本部分主要起草人：唐其寿、孙波、李祥文、张维、张晓毅、何春树、陈妍言、李书林、王继坤。
1 GB/T 17421.5—2015/1S0 230-5 :2000
机床检验通则
第5部分：噪声发射的确定
1范围
1.1 概述
GB/T17421的本部分规定了工作场所固定在地基上机床及其相关辅助装置的噪声测试方法。测试的目的是为了测得机床的噪声发射数据。
所测得的数据可用于ISO 4871规定的机床发射噪声的声明和验证。在按规定的环境条件、安装和工作条件下，还可用于不同单元中同一类型的机床或设备的性能比较。
与若干台机床连接，并集中在一起操作的辅助装置发射的噪声应视为背景噪声。本部分中“辅助装置”是指液压动力箱、排屑装置、冷却液油雾分离装置、热交换装置、冷却装置等。
本部分给出了被测机床的安装、运行、工作位置以及其他指定位置传声器测量位置的一般说明。具体的噪声检验可在各类型机床的相关检验标准中规定。
本部分第11章中规定了测量机床附近的工作位置和其他指定位置的噪声声压级方法，该方法采用了ISO 11202和ISO 11204规定的方法。
本部分第12章规定了在一假想包络机床测量表面上测出声压级，并经过计算得出机床声功率级方法，该方法采用ISO3744和ISO3746规定的方法。
本部分不涉及使用声强法（参见GB/T16404和GB/T16404.2）测定声功率级。 1.2噪声类型和噪声源
本部分规定的方法适合机床发射名种噪声的测量。 本部分适用于各种型式和规格的机床，包括设备、部件和组件。 注：按本部分可能无法测量超高或超长的机床，如自动线。
1.3 测试环境
本部分的测试环境一般为：有一个或多个反射平面的室内，并满足本部分中11.4.2和12.3.2规定的要求。 1.4精度等级
按照本部分规定方法测试某一指定位置的噪声声压级和某一机床的声功率级值很可能与真实值不同,其差值应在规定的测量不确定度范围内。噪声声压级测量和声功率级测定的不确定度是由于几个影响测试结果的因素造成的,其中一些是与测试场所的环境条件有关,另一些与测量技术有关。
按本部分规定的方法测试噪声声压级和噪声声功率级，其结果应满足2级精度（工程法）和3级精度（简易法）。因为2级精度更高，所以应尽量达到2级。第7章给出了测量不确定度的专门信息。
尽管2级精度(工程法)更高，但3级精度(简易法)可满足噪声声明和其他目的的要求。本部分仅完整叙述了3级精度的测定。对于2级精度的测定，还可使用ISO3744和ISO11204规定的方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
1 GB/T 17421.5—-2015/ISO 230-5:2000
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 354:1985声学混响室中声音吸收的测量（Acoustics—Measurement of sound absorption in a reverberation room)
ISO 3744:1994声学声压法测定噪声源声功率级　反射面上方近似自由场中的工程法 (Acoustics--Determination of sound power levels of noise sources using sound pressure--Engineering method in an essentially free field over a reflecting plane)
ISO 3746:1995声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法 (Acoustics-Determination of sound power levels of noise sources using sound pressureSurvey method using an enveloping measurement surface over 'a reflecting plane)
ISO 4871:1996声学　机器和设备噪声辐射值的确定和检测（Acoustics-Declaration and verifi- cation of noise-emission values of machinery and equipment)
ISO 6926：2000声学测定声功率级用的基准声源的性能和校准要求（Acoustics- Requirements for the performance and calibration of reference sound sources used for the determination of sound power levels)
ISO 7960:1995机床噪声　木工机床的工作条件(Airborne noise emitted by machine tools-一Op- erating conditions for woodworking machines)
ISO 8500机床噪声　机械压力至 2 500 kN 的工作条件（Airborne noise emitted by machine tools--Operating conditions for mechanical presses up to 2 50o kN)
ISO 8525机床噪声金属切削机床的工作条件（Airborne noise of machine tools一Operating conditions for metal cutting machine tools)
ISO 11200:1995声学机器和设备发射的噪声工作位置和其他指定位置发射声压级测量基本标准的使用导则(Acoustics一Noise emitted by machinery and equipmentGuidelines for the use of basic standards for the determination of emission sound pressure levels at a work station and at other specified positions)
ISO11202:1995声学机器和设备发射的噪声工作位置和其他指定位置发射量现场简易法 (Acoustics--Noise emitted by machinery and equipment--Measurement of emission sound pressure levels at a work station and at other specified positions--Survey method in situ)
ISO 11204:1995声学机器和设备发射的噪声工作位置和其他指定位置发射量环境修正法 (Acoustics-Noise emitted by machinery and equipment--Measurement of emission sound pressure levels at a work station and at other specified positions-Method requiring environmental corrections)
IEC 60651:1979 声级计(Sound level meters,and Amendment 1:1983) IEC 60804:1985 积分 平均声级计(Integrating-averaging sound level meters,and Amendment
1:1989 and Amendment 2:1993)
IEC 60942:1997电声学音响校准器(Electroacoustics--Sound calibrators)
3术语和定义
下列术语和定义适用于本文件。 注1：在下列定义和本部分所有的公式中,使用撇号“I”(如L等)表示没有进行修正的测量值。 注2：更为详细的定义可在各类型机床和有关设备的具体噪声检验标准中定义。
3.1
发射 emission 在规定工作条件和安装条件下，由确定的噪声源(被测机床)辐射出的空气声。 2 GB/T 17421.5--2015/ISO 230-5 :2000
= Lror + 10 × IgT.
(3)
T
注2：上述公式与环境噪声学中的“暴露声级”相同，但其发射量却取决于声源的特性和受测试环境的控制。
3.4
声压级 sound pressure level L'p 在任意位置测量,没有经过修正(KiA、K2A、K3A)的声压级,用撇号表示。
3.5
反射面上方的自由场 free field over a reflecting plane 噪声源在无穷大且坚硬的平面上,面上方的空间为均匀各向同性的媒质。
3.6
工作位置 work station 操作者的位置operator's position 在机床附近,为操作者指定的位置。
3.7
操作者 operator 在机床附近，从事与机床有关工作任务的人员。
3.8
指定位置 specified position 为某台机床而指定的位置,但不只限于一个操作者位置。 注 1：该位置可以是其他单独点、交点,或者是与机床有一定距离在一条线上的各点,或一个面上的各点。它可以
是机床噪声测试规程中规定的测试位置。 注2：在工作位置附近或无人看管机床附近的位置，可以称为“在场者位置”。
3.9
操作周期 operational period 被测机床完成某个规定工序(如加工中心进行钻削,或换刀,或镗削)所运行的时间。
3.10
操作循环 operational cycle 被测机床按操作周期规定工序执行一个完整的工作循环。 注：每个操作周期的规定工序在操作循环中可能仅出现一次,或重复出现(如加工中心进行钻削、换刀和镗削)。
3.11
测量时间 ] measurement time interval 操作周期或操作循环的一部分或几倍。在这段时间内，测定发射声压级或得到最大发射噪声声
压级。 3.12
时间关系曲线 time history 在一次操作循环的一个或多个操作周期内,测得的随时间变化的发射声压级的连续记录。
3.13
背景噪声background noise 被测机床以外的所有声源的噪声。 注 1：测量背景噪声的 A计权声压级记为 L"A,单位为分贝（dB)。 注2：背景噪声可包括测量仪器的空气声、结构声和电气噪声。
