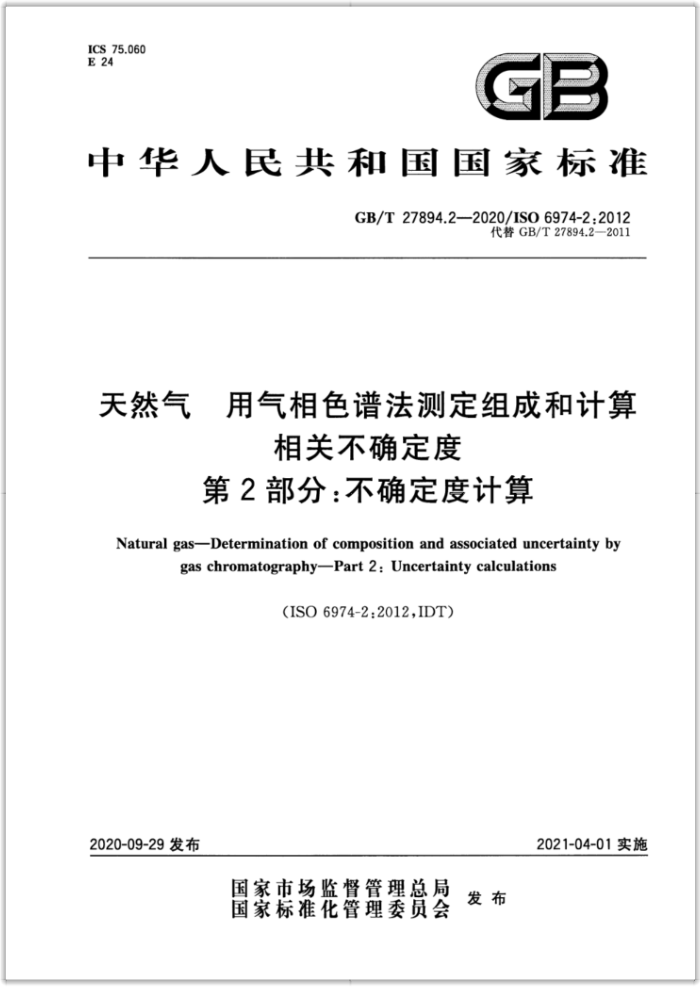

ICS 75.060 E 24
GB
中华人民共和国国家标准
GB/T 27894.2—2020/IS0 6974-2:2012
代替GB/T27894.2—2011
天然气 用气相色谱法测定组成和计算
相关不确定度
第2部分：不确定度计算
Natural gas-Determination of composition and associated uncertainty by
gas chromatography—Part 2 : Uncertainty calculations
(ISO 6974-2:2012,IDT)
2021-04-01实施
2020-09-29发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T27894.2—2020/ISO6974-2:2012
目 次
前言引言 1范围 2规范性引用文件 3术语和定义 4符号 5不确定度计算附录A（资料性附录）甲烷采用差减法处理后的组分的不确定度计算.. 附录B（规范性附录）相对响应因子的不确定度附录C（资料性附录）未知量的不确定度计算方法参考文献
.
10 11 12 13 GB/T27894.2—2020/ISO6974-2:2012
前言
GB/T27894共分为以下6个部分：
GB/T27894.1天然气用气相色谱法测定组成和计算相关不确定度第1部分：总导则和组成计算； GB/T27894.2天然气用气相色谱法测定组成和计算相关不确定度第2部分：不确定度计算； GB/T27894.3天然气在一定不确定度下用气相色谱法测定组成第3部分：用两根填充柱测定氢、氨、氧、氮、二氧化碳和直至C的烃类； GB/T27894.4天然气在一定不确定度下用气相色谱法测定组成第4部分：实验室和在线测量系统中用两根色谱柱测定氮、二氧化碳和C至Cs及C。+的烃类； GB/T27894.5天然气在一定不确定度下用气相色谱法测定组成第5部分：实验室和在线工艺系统中用三根色谱柱测定氮、二氧化碳和C至Cs及C。+的烃类； GB/T27894.6天然气在一定不确定度下用气相色谱法测定组成第6部分：用三根毛细色谱柱测定氢、氮、氧、氮、二氧化碳和C1至Cs的烃类。
本部分为GB/T27894的第2部分。 本部分按照GB/T1.1--2009给出的规则起草。 本部分代替GB/T27894.2一2011《天然气在一定的不确定度下用气相色谱法测定组成第2部
分：测量系统的特性和数理统计》。本部分与GB/T27894.2一2011相比，主要技术变化如下：
一修改了范围，删除了对测量系统分析数据的处理（见第1章，2011年版的第1章）； -增加了术语和定义（见第3章，2011年版的第3章）；一删除了计算的测试程序，增加了对不确定度的计算（见第5章，2011年版的第5章）；
1 -
-
删除了临界值t，增加了采用甲烷差减法处理后的组分的不确定度计算（见附录A，2011年版的附录A)；删除了相对响应因子数据，增加了未知量的不确定度计算方法（见附录C,2011年版的附录 C) ; 修改了资料性附录为规范性附录，删除了示例，增加了相对响应因子的不确定度（见附录B， 2011年版的附录B)。
-
本部分使用翻译法等同采用ISO6974-2：2012《天然气用气相色谱法测定组成和计算相关不确定度第2部分：不确定度计算》。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T27894.1一2020天然气用气相色谱法测定组成和计算相关不确定度第1部分：总导则和组成计算（ISO6974-1:2012，IDT）； GB/T27418—2017测量不确定度评定和表示（ISO/IEC指南98-3：2008，MOD）。
本部分做了下列编辑性修改：
将参考文献中“ISO6974-3”修改为“ISO6974-3：2000”；将参考文献中“ISO6974-5”修改为“ISO6974-5：2000”。
本部分由全国天然气标准化技术委员会（SAC/TC244）提出并归口。 本部分起草单位：中国石油天然气股份有限公司西南油气田分公司天然气研究院、大庆油田有限责
任公司、中国石油化工股份有限公司天然气分公司计量研究中心、中国石油天然气股份有限公司天然气
1 GB/T27894.2—2020/ISO6974-2:2012
销售分公司、中国计量科学研究院、中国石油天然气集团有限公司天然气质量控制和能量计量重点实验室。
本部分主要起草人：韩慧、罗勤、曾文平、李克、张错、杨学军、朴健淑、孙齐、吴海、孙丽敏、李伟。 本部分所代替标准的历次版本发布情况为：
GB/T 27894.2—2011。
I GB/T27894.2—2020/IS06974-2:2012
引言
ISO6974给出了天然气分析方法和计算组分摩尔分数及不确定度的方法。ISO6974（所有部分）用于测定H2、He、O2、N2、CO2和烃类化合物，将其作为单个组分或一个组分族，例如将Cs以上（不含 Cs）的所有烃类化合物定义为C。+。该方法适用于校准气体混合物、为气体热值和其他物性参数的计算提供气体组分数据和不确定数据等。ISO6974-3：2000及后续部分详细介绍了具体的应用方法。
ISO6974-1给出了采用ISO6974-3：2000和后续部分所述的气相色谱法测定天然气组成并计算摩尔分数的总导则。ISO6974-1还给出了建立分析方法的所有基本步骤，包括分析结构概要，确定工作范围和建立分析程序。
GB/T27894的本部分给出采用气相色谱法测定天然气组成并计算组分摩尔分数不确定度的步骤。
ISO6974-32000及后续部分给出了不同的气相色谱分析方法，包括日常实验室分析及在线工艺应用。ISO6974-1:2012的附录A给出ISO6974-3：2000及后续部分分析方法的比较。
GB/T27894的本部分应与ISO6974-1和ISO6974的后续部分结合使用（如ISO6974-3：2000
等)。
ISO6974-1:2012中的5.5给出了由原始摩尔分数得到处理后摩尔分数的常规归一化方法。对于无架桥组分的多次操作方法，采用常规归一化计算出的不确定度结果偏保守。若需要进行更准确的不确定度评估，可使用广义最小二乘法(GLS)代替归一化方法，该方法在ISO6974-1:2012的附录B中给出。此外还有其他方法计算处理后的摩尔分数，如甲烷差减法（参考ISO6974-1：2012的附录C)和数据协调方法！。
II GB/T27894.2—2020/IS06974-22012
天然气用气相色谱法测定组成和计算
相关不确定度
第2部分：不确定度计算
1范围
GB/T27894的本部分给出了天然气分析中对各个组分摩尔分数的不确定度评定过程。本部分与 GB/T27894.1结合使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所用的修改单）适用于本文件。
ISO6974-1：2012天然气用气相色谱法测定组成和计算相关不确定度第1部分：总导则和组成计算(Natural gasDetermination of composition and associated uncertaintyby gas chromatogra phy-Part 1: General guidelines and calculation of composition)
ISO/IEC指南98-3测量不确定度第3部分：测量不确定度的表示方法（GUM：1995)[Uncer- tainty of measurement-Part 3: Guide to the expression of uncertainty in measurement (GUM: 1995)】。
3术语和定义
ISO6974-1界定的术语和定义适用于本文件。
4符号
4.1符号
b; 回归函数参数（z=0，1,2或3) b. 回归函数的参数平均值（适用于均值归一化方法） C; 灵敏度系数
包含因子
k K 相对于参比组分的相对响应因子 n; 组分的总数（直接与间接，但是不包括“其他组分”） n; 气体标准物质或混合物总数 nt 进样总次数（即响应总数）
标准偏差
s T 所有组分原始摩尔分数总和 u(..）（括号内的量的)标准不确定度 U(..）（括号内的量的)扩展不确定度
1 GB/T 27894.2—2020/IS0 6974-2:2012
r 归一化摩尔分数 x* 原始摩尔分数 a' 通过甲烷差减法计算的摩尔分数[附录A] <3 调整后的摩尔分数[附录C] X 特定被测物质的仪器响应 y 仪器响应平均值（在均值归一化方法中） (2 调整后的仪器响应[附录C] Y 仪器响应[附录C] α 一阶校准函数的截距[附录C] β 一阶校准函数的斜率[附录C] Y 校准曲线的斜率[附录C] 3 非线性误差的分布平均值
4.2 下标
cal 校准[附录 A]
组分 ind 通过间接测量分析的组分或族组分 j 气体标准物质/混合物 L 进样器 oc 其他组分 p,q 定义回归系数的下标 ref 标准(组分或压力)
组分的下标
S wms 工作测量标准
5 不确定度计算
5.1 1一般论述
为进行天然气分析测试，气相色谱仪的设置步骤如图1和图2所示。 ISO6974-1涉及步骤1步骤8，本部分处理步骤9和步骤10。
2 GB/T27894.2—2020/ISO6974-2:2012
开始
步骤1：确定工作范围 [ISO 6974-1:2012,6.2]
步骤2：确定分析方法的
必要条件
[ISO 6974-1:2012, 6. 3]
步骤3：选择仪器和工作条
件
[ISO 69741:2012, 6. 4]
步骤4 [ISO 6974-1:2012,6.5]
是否需要一级校准或性能评价？
是
第一类或第二类分析？
第二类
第一类
否
初始校准确定分析函数：（a）选择标准气体（b）测试标准气体（c）回归分析（d）选择回归函数
性能评价确定初始分析函数：（a）选择标准气体（b）测试标准气体（c）回归分析
是间接测量组分吗？
否
是
步骤5：为相对响应因子
赋值
[ISO 69741:2012,6.6]
流程图B
图1 测定摩尔分数和计算不确定度的流程一 步骤1~步骤5
-
