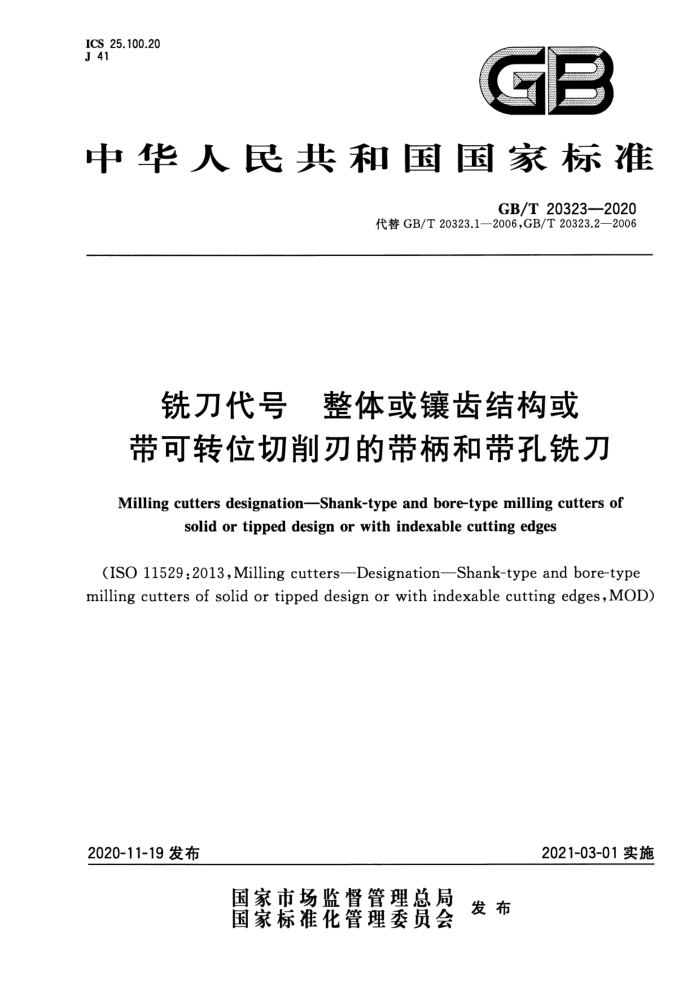

ICS 25.100.20 J 41
中华人民共和国国家标准
GB/T 20323--2020
代替 GB/T 20323.1—2006,GB/T 20323.2—2006
铣刀代号 一琴 整体或镶齿结构或带可转位切削刃的带柄和带孔铣刀
Milling cutters designationShank-type and bore-type milling cutters of
solid or tipped design or with indexable cutting edges
(ISO 11529:2013, Milling cutters--Designation—Shank-type and bore-type milling cutters of solid or tipped design or with indexable cutting edges, MOD)
2021-03-01实施
2020-11-19 发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 20323—2020
前言
本标准按照 GB/T 1.1一2009 给出的规则起草。 本标准代替GB/T20323.1一2006《铣刀代号第1部分：整体或镶齿结构的带柄立铣刀》、
GB/T20323.2一2006《铣刀代号第2部分：装可转位刀片的带柄和带孔铣刀》。
本标准与GB/T 20323.1—2006、GB/T 20323.2—2006相比主要变化如下：
增加了规范性引用文件；修改了代号的简要说明；按照新的代号的简要说明，对符号规则进行了修改； -修改了制造商信息；修改了切削部分材料的附加信息； -增加了资料性附录 A。
一
本标准使用重新起草法修改采用ISO11529：2013《铣刀代号整体或镶齿结构或带可转位切削
刃的带柄和带孔铣刀》。
本标准与 ISO 11529:2013 的技术性差异及其原因如下：
关于规范性引用文件，,本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中,具体调整如下： ·增加引用了ISO/TS 13399-60(见 4.9 和表 7）。 在表 7中增加了国内对应的 HSK柄常用型式，原因是 2013 前尚未流行，目前生产量日益增多。 在识别柄部尺寸的符号(号位11)中增加了对于带有法兰接触面的多棱锥柄和带有钢球拉紧系统的模块圆锥柄的示例，原因是表 7中有其型式,所以完善其示例。
本标准做了下列编辑性修改：
将标准名称修改为《铣刀代号整体或镶齿结构或带可转位切削刃的带柄和带孔铣刀》。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC 91)归口。 本标准起草单位：森泰英格(成都)数控刀具股份有限公司、成都工具研究所有限公司、台州学院浙
江省工量刃具检测与深加工技术研究重点实验室、株洲欧科亿数控精密刀具股份有限公司。
本标准主要起草人：赵庆军、曾宇环、吴建波、刘钢、沈士昌、夏科尧、李海峡。 本标准所代替标准的历次版本发布情况为：
-GB/T 20323.1—2006、GB/T 20323.2—2006。
1 GB/T 20323--2020
铣刀代号整体或镶齿结构或带可转位切削刃的带柄和带孔铣刀
1范围
本标准规定了整体或镶齿结构或带可转位切削刃的带柄和带孔铣刀的代号，用以简化用户和供应商对该类刀具的交流。
本标准适用于整体或镶齿结构或带可转位切削刃的带柄和带孔铣刀
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 3002-1切削和磨削加工的基本参数第 1 部分：刀具工作部分的几何参数通用术语、基准坐标系、刀具角度和工作角度、断屑器(Basic quantities in cutting and grinding一Part l：Geometry of the active part of cutting tools-General terms, reference systems, tool and working angles, chip breakers)
ISO 3002-3切削和磨削加工的基本参数第 3 部分：切削中的几何参数和运动参数(Basic quan tities in cutting and grinding-Part 3: Geometric and kinematic quantities in cutting)
ISO/TS 13399-60切削刀具数据表达与交换　第 60 部分：连接系统参考字典（Cutting tool data representation and exchange-Part 6O: Reference dictionary for connectionsystems)
3代号的简要说明
带柄、带孔铣刀代号是由包含若干符号的代码组成，这些代码用以识别铣刀重要特征。 有关制造商或供应商的附加信息,在第5章中规定。 本标准的符号定义如下：号位
符号的定义
1 2 3 4 5 6 7 8 9 10 11
识别直径的数字符号（见4.1) 识别铣刀型式的字母符号（见4.2）识别有效切削刃数量的数字符号（见4.3) 识别切削方向的字母符号（见 4.4) 识别主偏角的数字符号（见4.5) 识别铣刀结构的字母符号（见4.6) 识别最大切削深度或宽度α，的数字符号（见4.7) 识别螺旋角或刀片形状的字母符号(见4.8) 识别柄部类型的字母符号（见4.9) 识别柄部型式的数字符号（见 4.10) 识别柄部尺寸的数字符号（见4.10）
1 GB/T 20323-2020
示例：
1
号位整体立铣刀代号可转位铣刀代号 250 A 12 R 075 s 075 s HSK 01 100
10 11
1 32 G 04 R 090 A 012 s ZYL 10 32
2
3
5
6
8
9
4
4符号规则
4.1识别直径的符号—号位 1
识别直径的数字符号由1位～3位数字组成，它对应于毫米为单位的直径值。 示例 1： $6 符号6”。 示例 2: $32 符号"32”。 示例 3: $125 符号"125”。
4.2识别铣刀型式的符号一号位2
铣刀型式的符号见表1。
表1铣刀型式符号
符号
铣刀型式
示图
Kr=000b
面铣刀方肩面铣刀 ap

4
A
Kr=000b
面铣刀方肩面铣刀 ap

4
B
M
三面刃铣刀 ap<
C
切槽铣刀 ap D
2 GB/T 20323-2020
表1 (续)
符号
示图
铣刀型式
中
两面刃铣刀 ap E
!
T型槽铣刀 a, F
立铣刀——侧面切削 (ct = 90°) 圆锥型立铣刀——侧面切削 a,>
G
中
立铣刀- -侧面和中心切削 (rc = 90°) 圆锥型立铣刀一 -侧面和中心切削 a,>p
H
Φ
立铣刀一 一侧面和斜面切削 (kt= 90) 圆锥型立铣刀侧面和斜面切削 a,>s
$
球头立铣刀一 -侧面和中心切削 a,≤0.5
K
3 GB/T 20323-2020
表1 (续)
符号
铣刀型式
示图
球头圆柱型立铣刀一 侧面和中心切削 (k, = 90°) 球头圆锥型立铣刀——侧面和中心切削 ap>0.5g
-
O
/
L
端面刃立铣刀中心切削
：
M ap=0.5g
ap
非中心切削 ap<0.5g
环形立铣刀 a, N
Kr=000
双-两面刃铣刀 a, 14
P
T 螺纹铣刀
ef
’进给方向。 b 见 4.5。
4.3识别有效切削刃数量的符号一一号位3
识别切削刃数量的数字符号是一个两位数字，对应于有效切削刃的数量。 示例1：有效切削刃数量为12:符号"12”
& GB/T 20323--2020
示例2：有效切削刃数量为2:符号02”。 注：有效切削刃的数量是指在K 的进给运动方向上用以计算每齿进给量的切削刃数量。
4.4 识别切削方向的符号—号位4
铣刀的切削方向字母符号见表2。
表2切削方向符号
符号 L R N
切削方向左切削右切削左右切削均可
4.5 识别主偏角 Kr的符号一一号位 5
主偏角符号由三位数字组成，对应于单位为度的公称主偏角值，略去小数部分。各种型式立铣刀的 Kr 定义见 4.2 及 ISO 3002-1 的 5.1.1.1。
主偏角大于90°的三位数字的铣刀也称“燕尾”铣刀。 示例1：主偏角为90°,符号“090”。 示例2：主偏角为120°的燕尾槽铣刀：符号“120”。 对 K和N两种型式的铣刀（见 4.2），主偏角符号用 000（三个零)代替。 如果铣刀与带切削刃的刀库装配在一起，主偏角用0CA(O,大写字母C,大写字母 A)代替。 假如< 是一个小数值，主偏角符号就用×××表示,其实际值在制造商的信息中表示（见第5 章）。
4.6 6识别铣刀结构的符号—号位6
号位6规定了不论是整体或者镶齿，还是带可转位刀片的铣刀结构符号对于整体或者镶齿的铣刀，字母符号见表3。
表3整体或者镶齿铣刀的结构符号
符号 A B D E F G
结构
带连续切削刃的整体铣刀带间断切削刃的整体铣刀
带钎焊刀片和连续切削刃的铣刀带钎焊刀片和间断切削刃的铣刀带机夹刀片和连续切削刃的铣刀带机夹刀片和间断切削刃的铣刀
对于装可转位刀片的铣刀，字母符号见表4。
5 GB/T 20323—2020
表4刀片夹紧结构符号
符号 c K M P s T v w x
结构顶面夹紧
带刀夹或刀块的铣刀带孔刀片、顶或孔夹紧带孔刀片、孔夹紧带孔刀片、螺钉夹紧带孔刀片、切向安装不带孔刀片、切向安装不带孔刀片、楔块夹紧
特殊结构
识别最大切削深度或宽度αp的符号一号位7
4.7
识别最大切削深度或宽度α的符号（见号位2中定义及 ISO 3002-3)是一个三位数字。对于α的值是整数,则所有类型铣刀的符号用α的毫米值表示,不足三位的前面加一个或两个“0”。对于αβ值是小于10的非整数,则铣刀的符号用“T”加上10倍的αp毫米值表示。
示例1：最大切前深度或宽度为105mm：符号“105”。 示例2：最大切削深度或宽度为80mm：符号"080”。 示例3：最大切削深度或宽度为6 mm:符号“006”。 示例4：最大切削深度或宽度为7.5mm：符号“T75”。 注：在ISO 3002-3中，ap指切削刃的背吃刀量。
识别螺旋角或刀片形状的符号—— 号位8 对于立铣刀和整体或镶齿结构铣刀（号位6中，符号为"A”“B”“D”“E”“F”“G”的铣刀），字母符号
4.8
见表 5。
表 5 5螺旋角符号
符号
公称螺旋角
入. 0° 0°<>,≤5° 5<>,≤10° 10<>,≤15° 15<>,≤20° 20<>,≤25° 25<>,≤30° 30<>。≤35°
左旋 A M N P Q s T U
右旋 A B c D E F G H
6
