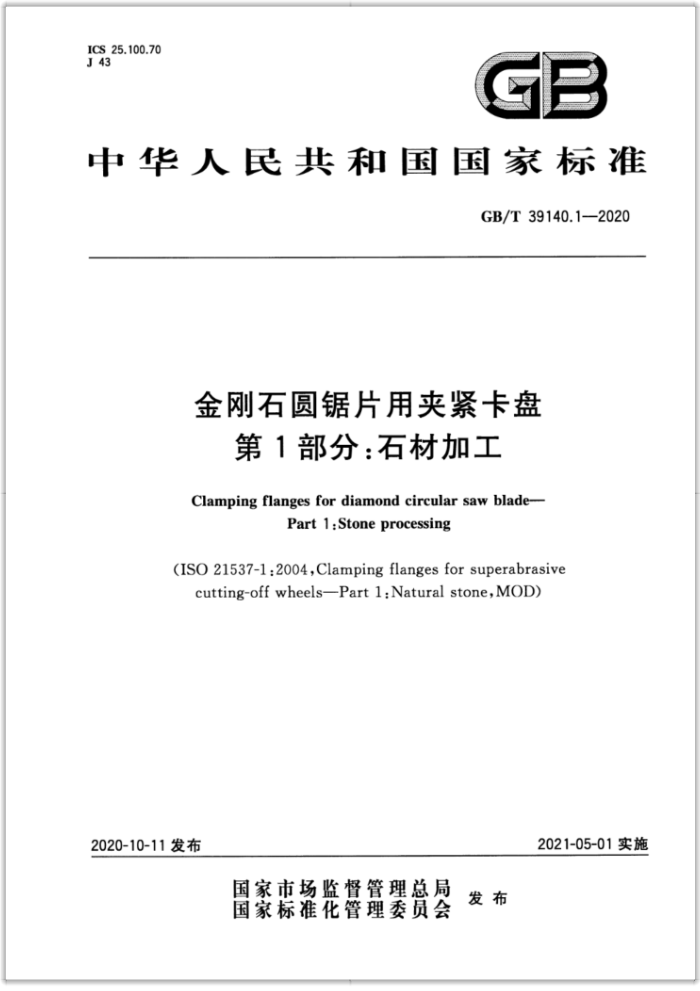

ICS 25.100.70
J 43
GB
中华人民共和国国家标准
GB/T 39140.1—2020
金刚石圆锯片用夹紧卡盘
第1部分：石材加工
Clamping flanges for diamond circular saw blade--
Part 1:Stone processing
(ISO21537-1:2004,Clampingflangesfor superabrasive
cutting-off wheels—Part 1:Natural stone, MOD)
2021-05-01实施
2020-10-11发布
国家市场监督管理总局 发布国家标准化管理委员会 GB/T39140.1—2020
前言
GB/T39140《金刚石圆锯片用夹紧卡盘》分为以下2个部分：
第1部分：石材加工；第2部分：建筑施工和土木工程。
-
本部分为GB/T39140的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用IS021537-1：2004《超硬磨料切割砂轮用夹紧卡盘第1部分：天
然石材》。
本部分与ISO21537-1：2004相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I）进行了标示，附录A中给出了相应技术性差异及其原因的一览表。
本部分还做了下列编辑性修改：
一修改了标准名称。 本部分由中国机械工业联合会提出。 本部分由全国磨料磨具标准化技术委员会（SAC/TC139)归口。 本部分起草单位：郑州磨料磨具磨削研究所有限公司、北京安泰钢研超硬材料制品有限责任公司、
福建省泉州万龙石业有限公司、广东奔朗新材料股份有限公司、桂林特邦新材料有限公司、泉州众志新材料科技有限公司、厦门台颖金刚石制品有限公司。
本部分主要起草人：包华、张良、刘一波、许晓旺、彭凯、王智慧、罗晓丽、李小松、童水恒。
I GB/T 39140.1—2020
金刚石圆锯片用夹紧卡盘
第1部分：石材加工
1范围
GB/T39140的本部分规定了金刚石圆锯片用夹紧卡盘的类型和尺寸、材料、标记和标志。 本部分适用于天然和人造石材加工、安装在固定式切割机上的金刚石圆锯片用夹紧卡盘。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 1804 一般公差未注公差的线性和角度尺寸的公差（GB/T1804一2000，eqvISO2768-1： 1989)
3类型和尺寸
金刚石圆锯片用夹紧卡盘分为中孔周边无环状排布孔夹紧卡盘(N1型)和中孔周边有环状排布孔夹紧卡盘（N2型），如图1和图2所示，其尺寸见表1。
没有规定的其他要求应根据需要选择。
1 GB/T39140.1—2020
图1N1型夹紧卡盘
图2N2型夹紧卡盘
2 GB/T39140.1—2020
表1夹紧卡盘的尺寸
单位为毫米
金刚石圆锯片
夹紧卡盘
di d2 和螺纹孔数 d:
D
H
D:
b
d.
F
c
r
g6 H7
及分布
50 60 50 60 50 60 80 100 50 60 80 100 80 100 100 120 100 120 150 100 120 150
50
300D350
60 120,220 50
12
10
120,250
350 60 50 60 80 100 250 50
160
18 1
12
600 200
160
60
80 200 20 100 250 80 100 120 100 150
20
750 25
900 250
20
1.5
100
1400 300
25
30
350
35
1900 400
M18
8X45° 24
50
2
100
450
500
40
3000 150
未注公差尺寸的公差按GB/T1804中m级执行。
4材料
钢、铸钢或球墨铸铁，其屈服强度应不小于300MPa。
5 标记
符合GB/T39140本部分规定的夹紧卡盘的标记方法为：卡盘GB/T39140.1-类型-DXH
3 GB/T39140.1-2020
示例：一个D=1400mm、H=100mm的金刚石圆锯片用N1型夹紧卡盘，则标记为：
卡盘GB/T 39140.1-N1-1 400X100
6标志
符合GB/T39140本部分规定的夹紧卡盘应标志所适用的金刚石圆锯片最大直径，标志应清晰且不易消除。
例如，如果一个夹紧卡盘所适用的金刚石圆锯片最大直径为1400mm，宜按“MaxD1400mm” 标志。
