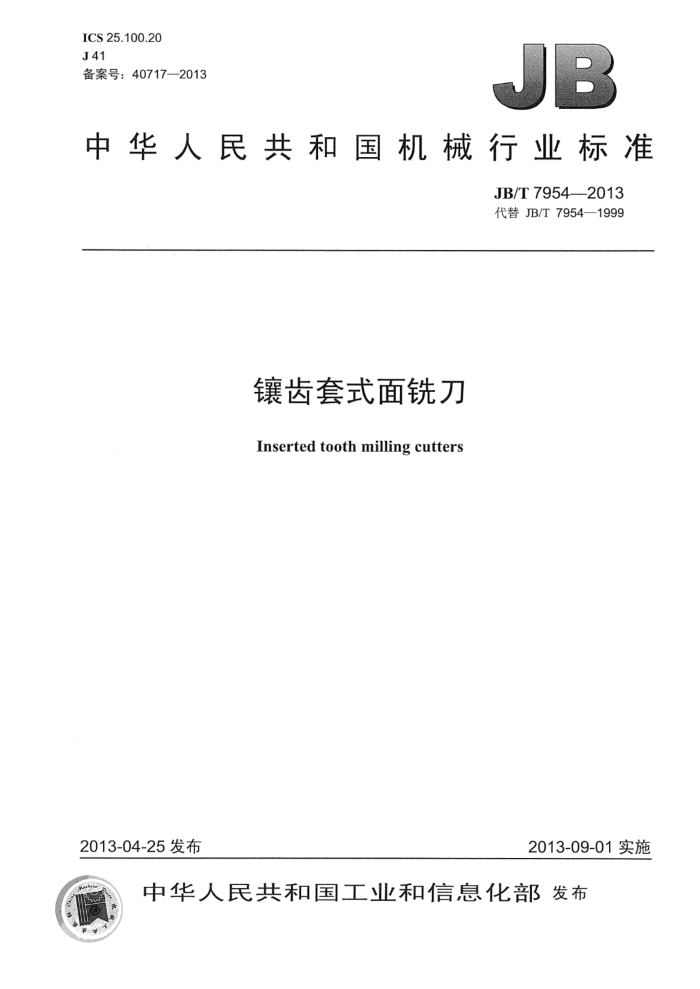

ICS 25.100.20 J41 备案号：40717—2013
中华人民共和国机械行业标准
JB/T79542013 代替JB/T7954—1999
镶齿套式面铣刀
Inserted tooth milling cutters
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T7954—2013
目 次
前言 1 范围 2 规范性引用文件 3 型式和尺寸. 4 技术要求. 5标志和包装.. 5.1标志... 5.2 包装
.11
...............................................................
......0..........000..00...0.0....1...0.
.·
.-.----.--.=++.--+-..-.-+--++-......
...i.... ...................... JB/T7954--2013
前言
本标准按照GB/T1.1-2009给出的规则起草本标准代替JB/T7954-1999《镶齿套式面铣刀》，与JB/T7954—1999相比主要技术变化如下：
一增加了英文标题；删除了引用标准，增加了规范性引用文件： -对表1进行了编辑性修改； -4.2中铣刀前面和后面表面粗糙度由Rz6.3μum改为Ra0.8μm。
本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：成都工具研究所有限公司、温岭市温西工量刃具科技服务中心有限公司。 本标准主要起草人：曾宇环、蔡培阳。 本标准所代替标准的历次版本发布情况为：
-JB/T7954-1995，JB/T7954—1999。
II JB/T7954--2013
镶齿套式面铣刀
范围
入
本标准规定了镶齿套式面铣刀（以下简称铣刀）的型式和尺寸、技术要求及标志、包装的基本要求。 本标准适用于直径80mm~250mm的镶齿套式面铣刀。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1114.2一1998套式立铣刀第2部分：技术条件 GB/T6132铣刀和铣刀刀杆的互换尺寸 JB/T7955镶齿三面刃铣刀和套式面铣刀用高速钢刀齿
3型式和尺寸
3.1铣刀的型式和尺寸按图1和表1。
刀片
刀体
图 1 表1
单位为毫米
Y
参 考
D js16 80 100 125
d H7 27 32 40
Di 70 90 115
Li 30 34
js16 36 40
齿数 10 14
B
Qo
70
10°
15°
12° JB/T7954-2013
表1（续）
参 考 70
D js16 160 200 250 按用户要求也可制成左切削的铣刀，刀片的尺寸和偏差按JB/T7955，端面键槽的尺寸和偏差按GB/T6132。
L js16
d H7
Di 150 186 236
L1
齿数 16 20 26
B
Co
45
50
37
10°
12°
15°
3.2 标记示例：
外径D=200mm的镶齿套式面铣刀标记为：镶齿套式面铣刀200JB/T7954—2013。
4技术要求
4.1铣刀表面不应有裂纹，切削刃应锋利；不应有崩刃、钝口以及磨退火等影响使用性能的缺陷。 4.2铣刀表面粗糙度值按下列规定：
a）前面和后面：Rao.8μm; b）内孔表面：Ral.25μum; c）两支承端面：Ral.25um。
4.3位置公差按表2的规定。
表2
单位为毫米
公差 80 项 目
D>160 0.12 0.06 0.06 0.03
D=80 0.08 0.04 0.04 0.02
一转相邻齿
圆周刃对内孔轴线的径向圆跳动
0.05 0.05 0.03
转相邻齿
端刃对内孔轴线的端面圆跳动
圆跳动的检测方法见GB/T1114.2—1998中附录A。 4.4铣刀刀齿用W6Mo5Cr4V2或其他同等性能的高速钢制造，其硬度为63HRC～66HRC。铣刀刀体用40Cr制造。其硬度不低于30HRC。
5标志和包装
5.1标志 5.1.1铣刀上应标志：
a）制造厂或销售商商标； b）外径和厚度； c）材料代号或牌号。
5.1.2铣刀的包装盒上应标志：
a）制造厂或销售商的名称地址和商标； b）铣刀的标记；
2 JB/T79542013
c）刀齿材料； d）件数； e）制造年月。
5.2 包装
铣刀在包装前应经防锈处理。包装必须牢靠，并能防止运输过程中的损伤。
