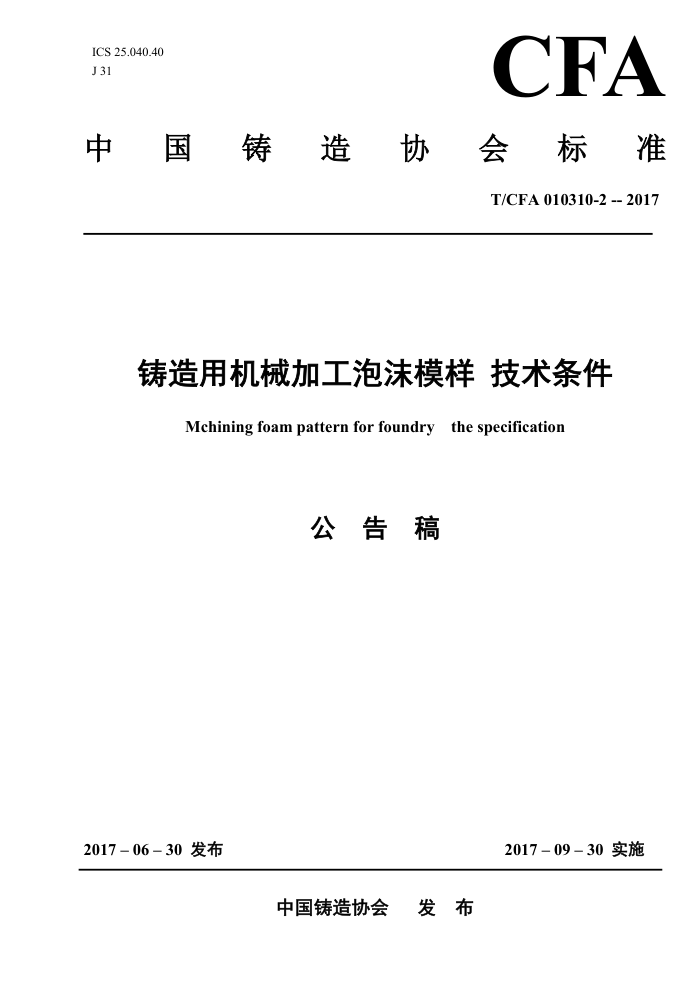

CFA
ICS 25.040.40 J31
中國国 铸造协 会 标准
T/CFA010310-2--2017
铸造用机械加工泡沫模样技术条件
Mchining foam pattern for foundry the specification
公告稿
2017-06-30发布
2017-09-30实施
中国铸造协会 发布 T/CFA 010310-2 -- 2017
目 次
前言
范围规范性引用文件术语与定义，技术要求. 检验.. 标志、运输和
3 4
TN
5 6 T/CFA 010310-2 -- 2017
前言
本标准按照GB/T1.1《标准化工作导则第1部分：标准的结构和编写规则》的规定起草。 本标准由中国铸造协会消失模V法实型铸造分会提出。 本标准由中国铸造协会归口。 本标准负责起草单位：宁夏共享模具有限公司、泊头市兴达车身制造有限公司、河北科技大学。 本标准参与起草单位：共享装备股份有限公司、埃力泰轻钢新材料有限公司、芜湖泓鹄材料技术有
限公司、泊头市青峰机械有限公司、河北天宇高科冶金铸造有限公司。
本标准主要起草人：杨保、孟祥林、李立新、戴海燕、徐达义、韩素喜、沈猛。 本标准参加起草人：撤俊虎、薛蕊莉、潘凤英、望方、
本标准自2017年6月30日首次发布。
II T/CFA 010310-2 --2017
铸造用机械加工泡沫模样 技术条件
1范围
本标准规定了铸造用机械加工泡沫模样的原辅材料要求、工 艺设计、加工、组装及产品检验、标志、 运输和贮存。
本标准适用于铸造用机械加工泡沫模样
2规范性引用文件
修改单（不包括勘误 CF
准的引用而成为本 的条 凡是注日期的引用文 其随后所有的或修订版均不
下列文件中的条
H
然而，鼓励根据本 准达成协议的各方研究其最新版本适用 干本标准
尔
OSS S SO
是否可使用这些文
版本。凡是不江 日期户铸造用模样EPS板材
1
JB/T11845-20
3术语与定义
L C
3. 1
找正及固定在把泡沫板
fasten 装到机床上时， ONIS
然后使用固定机构将其同定在机床的
A
加工位置上。 3.2本标准所用其
铸造用模样 PS板材。
LJB/T11845-2014
4技术要求
4.1原材料 4.1.1 原材料质量要求
a）EPS板材应符合JB/T 845-2014的大 b）共聚料板材采用共聚料珠粒制造，板材质量参照JB/T11845-201
4.1.2 辅助材料粘结剂
辅助材料粘结剂应满足以下要求： a）快干性好，并具有一定的黏结强度，不至于在加工和搬运过程中损坏模样或移位。 b）符合环保要求，对泡沫模样无腐蚀作用。 c）干燥后应有一定的柔韧性，而不是硬脆的胶层以免影响加工。 d）耐热温度应高于65℃。 e）分解、气化温度低、气化完全、残留物少。 f)成本低，货源广，保质期不少于12个月
1 T/CFA 010310-2 --2017
4.2加工工艺 4.2.1加工工艺设计
工艺设计应考虑： a）泡沫模样的收缩值。 b）必要时应设计辅助工艺台和防变形筋。 c）指定检测基准点。 某产品工艺设计示例加工件见图1。
4
注：1.加工部件 2.检测基准点3.红色是基准面4.防变形筋5.工艺台
图1某产品工艺设计示例
4.2.2道具选择
根据不同形状的要求选择合适的刀具。 4.2.3编程
在编程软件中根据不同加工部位选择不同刀具及参数进行编程。
4.2.4坏料准备
坏料准备应做到： a）按设计要求，应使用电热丝切割机将泡沫板材切割出坏料。 b）坏料应方正，无缺陷。 c）坏料尺寸较设计尺寸大于2mm。
4.3机械加工
4.3.1找正及固定 4.3.1.1坏料正面找正边的轴向偏差应≤1mm 4.3.1.2翻面后以正面加工过的边借助辅助工具进行找正固定，且轴向偏差应≤0.5mm。 4.3.2加工 T/CFA 010310-2 --2017 续表3
泡沫模公差等级PT
泡沫模基本尺寸
大于 1600 2500
至 2500 4000
5 1. 2 2. 0
6 1. 6 2. 5
7 2. 0 3. 0
3 0. 8 1. 0
4 1. 0 1. 5
注：表格中出现的PT指泡沫模的公差等级
5 检验
5.1泡沫模样检验
目测棱角完好无损坏。 5.2 缝隙检验
使用塞尺对粘接缝隙进行测量，根据测量结果以最宽缝隙等级定为该模样的缝隙粘接等级
5.3表面质量
模样表面100%进行目视比较检测，判定标准见本标准4.3.2，以模样中最低等级确定为此模样的表面质量等级。 5.4泡沫模样尺寸精度
建议采用光学摄影、三维扫描等非接触式测量方式。
标志、运输和贮存
6
6.1标志
标志内容和位置由需方确定。 6.2运输
泡沫模样的搬运做到防潮、防磕碰、防变形
6.3贮存
泡沫模应贮存在干燥、清洁、通风处，防火，严禁与化学品、潮湿物品同处存放。存放超过一个月的要重新检测。
4
