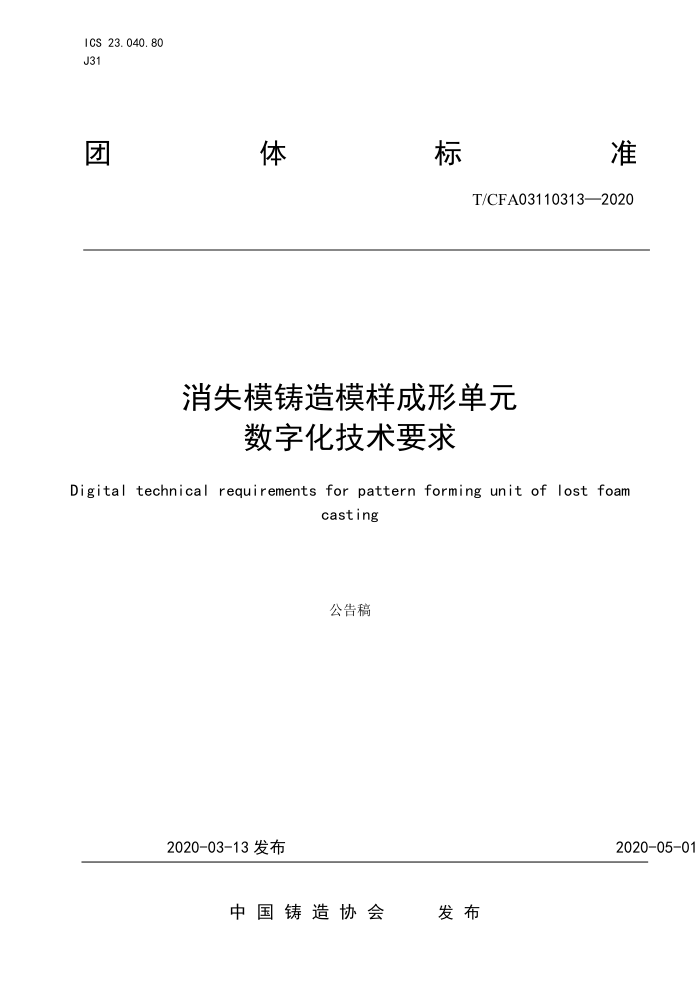

ICS 23.040.80 J31
团
标
准
体
T/CFA031103132020
消失模铸造模样成形单元
数字化技术要求
Digital technical requirements for pattern forming unit of Iost foam
casting
公告稿
2020-05-01
2020-03-13发布
中国铸造协会
发布 T/CFA03110313—2020
目 次
前言引言. 1 范围 2 规范性引用文件术语、定义和缩略语
.IV
3
总则
4
5消失模铸造模样成形设备 6消失模铸造模样成形单元数字化控制与管理系统，
...5
P
环保的数字化要求. 附录A（资料性附录） 消失模铸造模样成形单元示例参考文献
.
C
.15 T/CFA03110313—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本标准的某些内容可能涉及专利，本标准的发布机构不承担识别这些专利的责任。 本标准由中国铸造协会标准工作委员会提出。 本标准由中国铸造协会归口。 本标准负责起草单位：共享智能铸造产业创新中心有限公司、共享装备股份有限公司。 本标准参加起草单位：天津立鑫晟智能制造有限公司、吉林大学。 本标准主要起草人：常涛、林凯强、乃晓文、刘亚宾本标准参加起草人：石卫东、刘清信、周海帆、原晓雷、谭庆昌。 本标准于2020年03月13日为首次发布。
II T/CFA03110313—2020
引言
本标准围绕消失模铸造模样成形单元的关键过程数字化集成控制，通过消失模铸造模样成形单元系统，向上与MES、ERP、CAPP和LIMS等信息管理系统集成，引入生产计划、维保计划、质量标准和工艺数据等信息，并反馈设备、生产、成本和质量等维度数据；向下与底层设备及装置集成，依据标准工艺与参数执行现场作业，同时采集数据，与工艺数据设定值实时比对，经质量判异和过程判稳等在线分析处理，形成优化决策后，实现闭环的调整与控制，从而实现对消失模铸造模样成形单元的数字化管理，提升生产和管理的效率。
通过标准的制定和实施，推广智能铸造技术的应用，可改变传统铸造的生产模式，提高生产效率，降低生产成本，改善铸造生产作业环境，减少对环境的不利影响；同时为推进铸造产业结构调整与优化升级创造条件，为各铸造环节实现数字化、网络化和智能化提供借鉴和参考，促进社会效益和经济效益提高；另外，也可为推进铸造行业转型升级提供技术支持，给未来铸造生产与管理的网络化和智能化发展建设奠定数字化基础。
III T/CFA03110313—2020
消失模铸造模样成形单元数字化技术要求
1范围
本标准规定了消失模铸造模样成形单元、消失模铸造模样成形单元设备、消失模铸造模样成形单元控制与管理系统以及环保的 字化技术要求
本标准适用于消失模铸造模样发泡成形及板材机械加工成形单元的建设与生产。
GB/T 56 OFCFA
2规范性引用文件
注日期的引用文 仅注 日期的版本适用于本文件。 的修改单）适用于 本文件。
下列文件对凡是不注日期白
的应用是必件， 其最新版铸造术语染物在线监控（监测）系统数据传输标准铸造行业大 物排 放限值 2018 铸造数宇 T/ 用技术要求
.
Osst raoN
HJ 212-2 T/CFA 0 T/CFA 0
3术语、定
略语
3.1术语和定
2018中界定的 语和定义适用于本文件。为了便于使用，以下
GB/T5611
CFA031103
X 7和T/CF 1103.5-2018 的某些术语和定义。 s
重复列出了GB/T 3.1.1
消失模铸造lostfoamcasting 一种将涂有良好透气性耐火涂料层的
泡沫塑料等模型 ，放在具有真空处理装置的单体式
砂箱内进行单一干砂造型并负压紧实，在负压铸型环境下浇注 金属液并凝固成形的铸造工艺。
[GB/T5611-2017，定义7.7.2] 3.1.2
单元unit 生产单元unitofproduction 根据不同的铸造工艺过程，对铸造工厂进行划分形成的基本生产单元，如砂型铸造工广可划分为砂
型成形单元、熔炼浇注单元、后处理单元等。各单元由对应的设备、数字化控制与管理系统组成。
[改写T/CFA031103.5-2018，定义3.2]
1 T/CFA03110313—2020
数字化工艺系统digitalprocesssystem 铸造工艺数字化设计应用的软件系统的总称。 [改写T/CFA031103.5-2018，定义3.4 注1：铸造数字化工艺系统一般包括CAD、CAE、CAPP和PDM。
3. 2 缩略语
以下缩略语适用于本文件。
中文应用程序编程接口计算机辅助工艺过程设计企业资源规划企业服务总线聚苯乙烯泡沫现场总线 Java数据库连接实验室信息管理系统制造执行系统开放数据库连接
缩略语 API CAPP ERP ESB EPS FB JDBC LIMS MES ODBC
英文 Application Programming Interface Computer Aided Process Planning Enterprise Resource Planning Enterprise Service Bus Expanded Polystyrene Field Bus Java DataBase Connectivity Laboratory Information Management System Manufacturing Execution System Open DataBase Connectivity
4总则
4.1消失模铸造模样成形单元 4.1.1消失模铸造模样成形单元，主要由单元设备、数字化控制与管理系统（以下简称单元系统）组成，其功能架构示意图如图1所示。
消失模铸造模样成形单元的具体示例参见附录A。 4.1.2 单元设备提供成形单元运行的物质基础。 4.1.3单元设备的组成及单元系统的功能可依据实际生产工艺扩展。 4.1.4单元系统通过FB与单元设备集成，通过数据接口（如ESB、ODBC、JDBC、API等）与其他信息管理系统（如MES、LIMS等）集成，主导现场过程执行。 4.1.5 消失模铸造模样成形单元可独立生产运转，也可与其它前后序单元集成协同生产。
2
