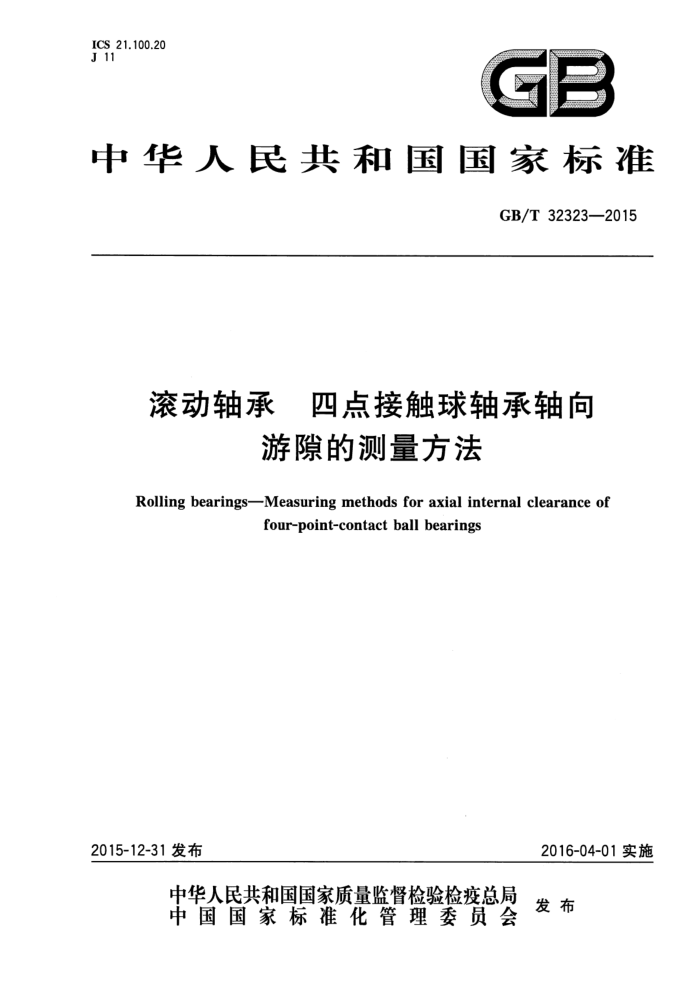

ICS 21.100.20 J 11
中华人民共和国国家标准
GB/T32323—2015
滚动轴承 四点接触球轴承轴向
游隙的测量方法
Rolling bearingsMeasuring methods for axial internal clearance of
four-point-contact ball bearings
2016-04-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 32323—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准起草单位：洛阳轴承研究所有限公司、常熟长城轴承有限公司、浙江美亚特精密机械有限公
司、宁波慈兴轴承有限公司、浙江省机电产品质量检测所。
本标准主要起草人：李飞雪、朱克明、周友华、韩春伟、章有良。
I GB/T 32323—2015
滚动轴承四点接触球轴承轴向
游隙的测量方法
1范围
本标准规定了四点接触球轴承轴向游隙的测量方法。 本标准适用于四点接触球轴承轴向游隙的测量，其他类型轴承轴向游隙的测量可参照使用。 本标准所规定的不同测量方法，对它们的解释也不是唯一的。鉴于还有其他适用的测量方法，且随
着技术进步，会有更便捷的方法出现，本标准不限定必须使用某一特殊方法。但在有争议的情况下，应按本标准规定的方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4199滚动轴承公差定义 JJG626球轴承轴向游隙测量仪检定规程
3轴向游隙的测量原则
3
3.1四点接触球轴承轴向游隙的测量是在轴向固定一套圈，在不固定套圈上施加能得到稳定测值的轴向测量载荷，并作轴向往复移动，进行测量。轴向固定的套圈可以静止，也可以旋转，但应与不固定套圈保持同心。不固定套圈在往复移动过程中，应保证平行移动，不发生偏斜。
注：若轴承一套圈为双半套圈，测量时应将两个半圈轴向靠牢夹紧，达到可视为一个套圈的状态。 3.2读取不固定套圈在各个角位置（大致均布，至少3个）上沿轴向、从一极限位置到另一极限位置的移动量，其算术平均值（减去由于测量载荷引起的轴向游隙增加量）即为轴承轴向游隙测量值。若是动态测量，自动求取平均值，一周采样50点以上。
4测量前的准备
测量前，应将可能影响测量结果的、粘附于轴承上的油脂和/或防锈剂除去，并应采用低黏度油
润滑。
对于闭型轴承，应在封闭前测量。 注：测量完成后，轴承应立即防锈。
5测量仪器通用技术条件
轴向游隙测量仪的设计和使用条件应符合GB/T4199中有关轴承轴向游隙的定义，技术要求应符合JJG626或其他相关规定。
1 GB/T 32323—2015
6 轴向游隙的测量
6.1仪器测量法
此方法适用于d≤260mm的四点接触球轴承。
6.1.1将轴承的外圈(或内圈)在轴向固定，圆周方向静止或旋转（动态测量时），对内圈（或外圈)均匀交替施加表1所示的轴向测量载荷，使轴承内圈（或外圈)沿轴向移动，即可从指示仪上读出轴承的游隙测量值（见图1、图2）。
注：动态测量时，被测套圈在往复移动过程中应有导向机构或消偏机构，用来消除套圈偏斜带来的误差。 6.1.2由于轴承所规定的轴向游隙是无载荷状态下的值，因此，有载荷测量的结果应注明测量载荷值，为补偿测量过程中产生的变形影响，应对测值进行修正。
7
图1轴向固定外圈，对内圈均匀交替施加测量载荷
0T
1
业
图2轴向固定内圈，对外圈均匀交替施加测量载荷
2 GB/T32323—2015
表1轴向测量载荷
轴承公称内径d
测量载荷
mm
N 49 98 147 196
> 10 18 100 220
≤ 18 100 220 260
6.2简易测量法 6.2.1如图3所示，将外圈一端面支在3个均布、等高的固定支点或一支承柱体上，将一压板置于上半内圈的端面上，并将指示仪置于压板中心，外圈保持不动，通过压板向下施力，使上半内圈向下至极限位置，记下指示仪读数，松开；用手将下半内圈向上抬起至另一极限位置，然后松开，读取指示仪的变化数值，然后将轴承双半内圈分别旋转60°、120°，重复测量并记下读数，3次测值的算术平均值即为轴承的轴向游隙测量值。
压板
支承柱体
图 3
6.2.2用手无法抬起套圈时，用图4所示方法测量。将轴承一套圈端面置于3个均布、等高的固定支点或平台上，在该套圈另一个端面上沿圆周均布3个指示仪，测头指在另一套圈端面上，将3个可调支承分别置于3个测头的正下方，测量时使3个可调支承缓慢地接触非支承套圈端面并逐渐向上顶起，直至原支承套圈端面离开3个固定支点或平台，此时3个指示仪变化数值的算术平均值即为轴承的轴向游隙。
图4 中华人民共 和国
